Рабочий инструмент: обзор системной платы MSI H110M PRO-VD

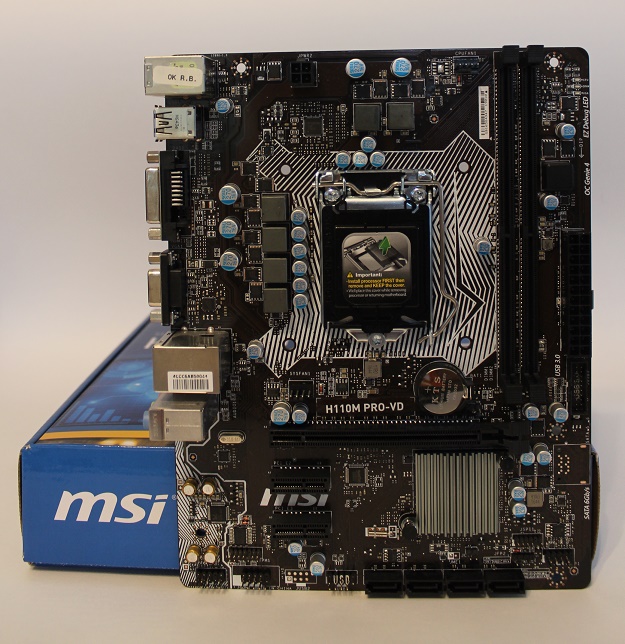

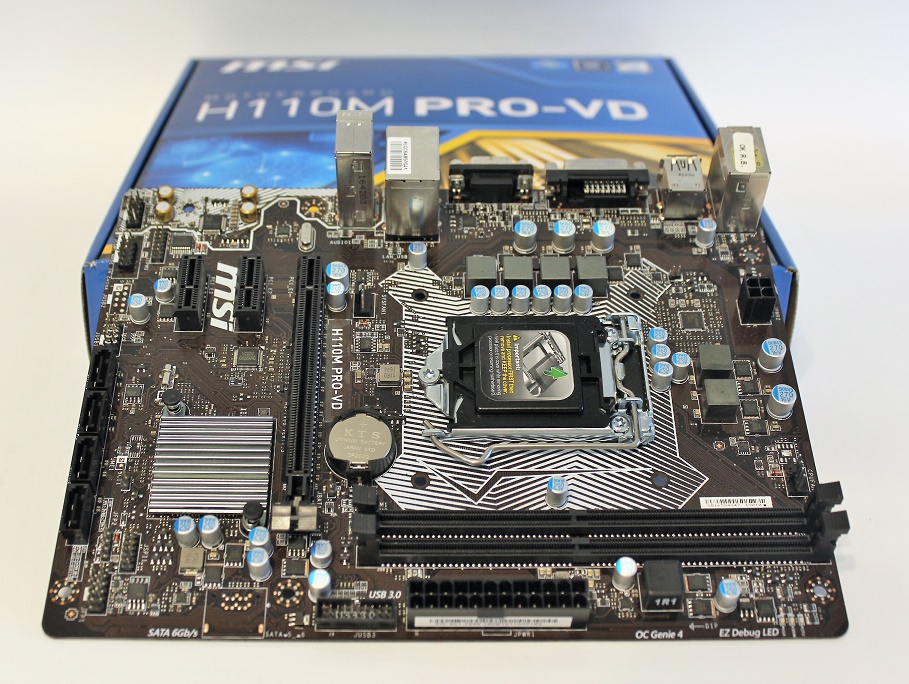

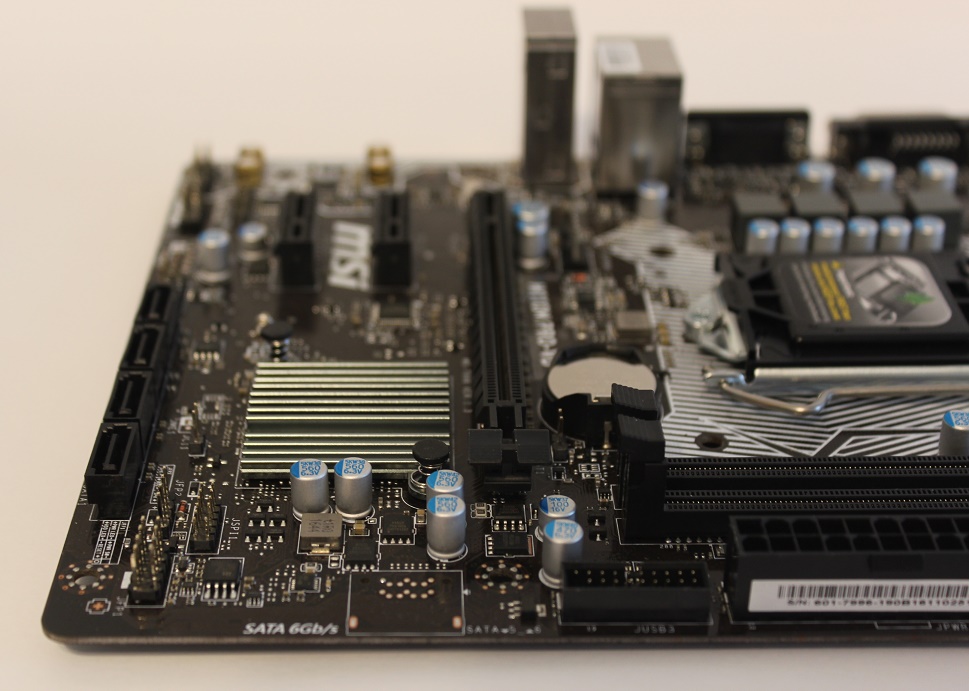

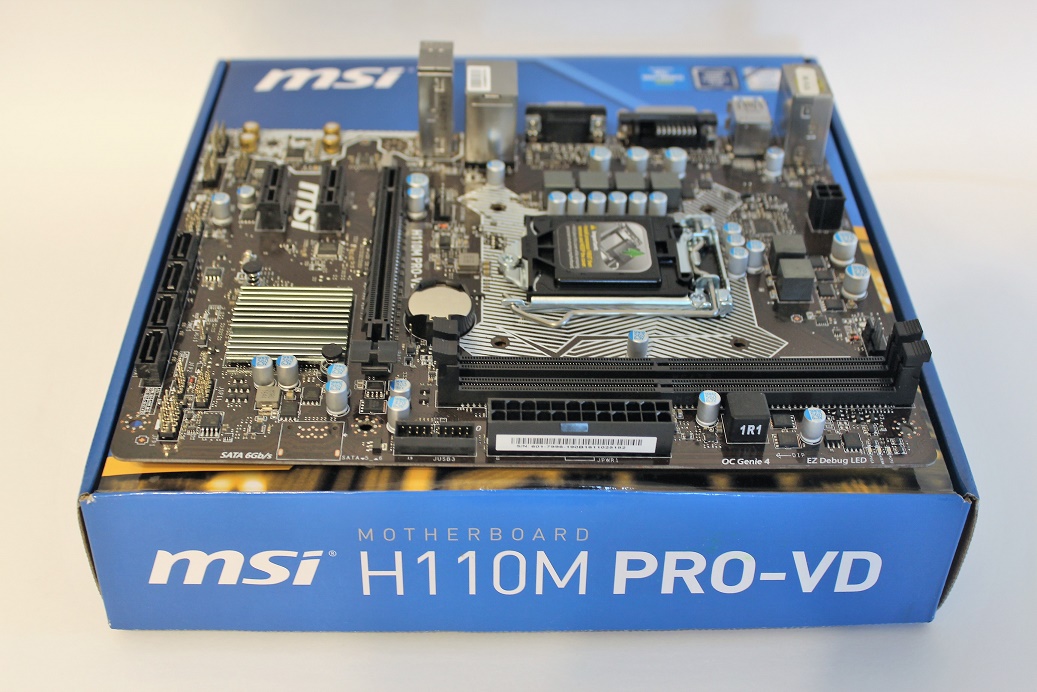

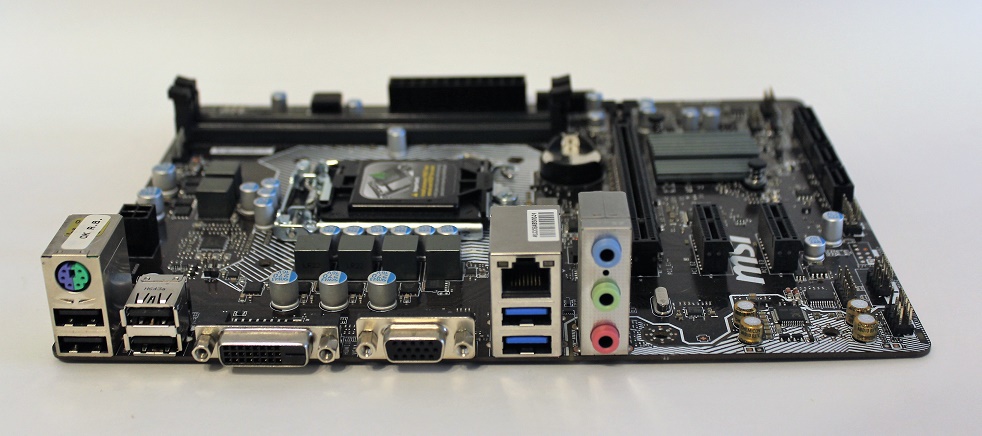

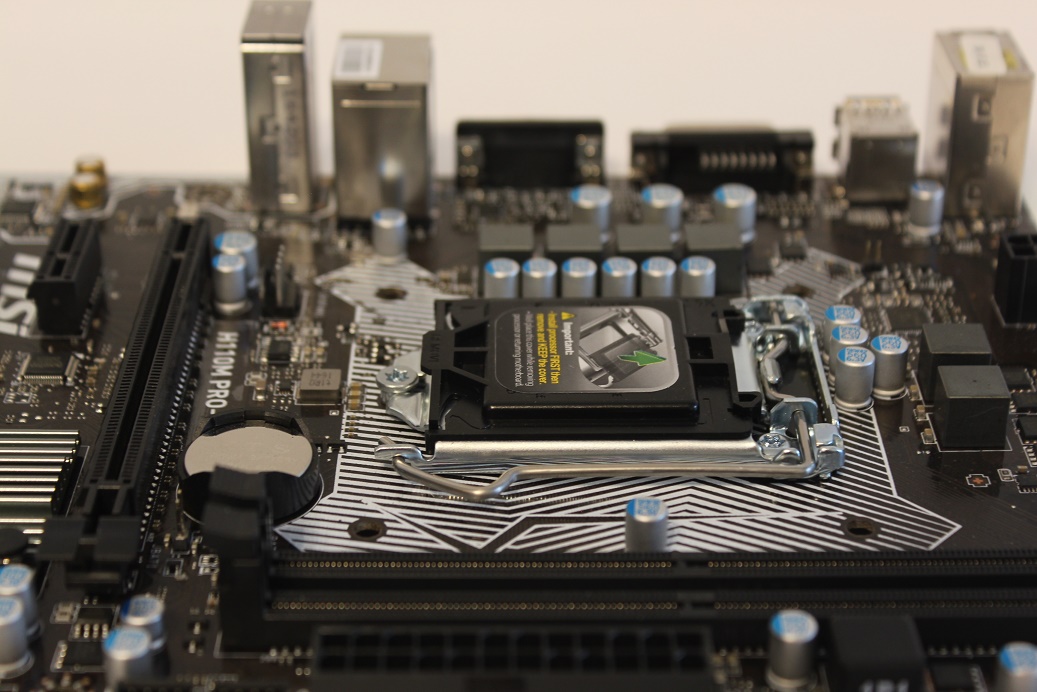

Многие продвинутые компьютерные пользователи с упоением ждали начала 2018 года, ведь компания Intel планировала анонсировать новые доступные чипсеты 3хх серии для процессоров 8 поколения. И вместе с этим производители системных плат выпустили бы широкий ассортимент продуктов на более доступных чипсетах, не только на единственном Z370, как сейчас. Если учесть скорректированные планы анонса чипсетов H310/B360 от Intel, то ждать новых системных плат для сборки компьютеров начального и среднего уровня стоит не раньше середины весны.  Ну а пока в самом доступном сегменте материнских плат правят балом решения на Н110 чипсете. Системная плата MSI H110M PRO-VD — достаточно яркий представитель доступного решения для построения сбалансированного рабочего или домашнего компьютера. Данная плата изготовлена в форм-факторе mATX, что накладывает некоторые ограничения на количество доступных слотов для установки внешних плат расширения, но обладает необходимым и достаточным арсеналом для базовой сборки компьютера практически в любом корпусе, доступном в продаже.  Сокет и зона VRM Плата H110M PRO-VD построена на многослойном текстолите с элементами дизайна в районе разъема центрального процессора. Сам разъем LGA 1151 изготовлен компанией Foxconn, а плата поддерживает установку большинства современных процессоров Intel 6-ой и 7-ой серии, которые широко представлены в продаже. Все же ее предназначение — использование, как основы для компьютеров начального и среднего уровня. В зоне VRM, как и по всей плате, твердотельные конденсаторы поверхностного монтажа (несомненный плюс для обеспечения надежности и стабильности работы на длительный срок). Система питания процессора построена на классической для базового сегмента материнских плат схеме, что обеспечивает необходимое качество и уровень питания процессоров от Intel Celeron до Core i3, Core i5 и в том числе Core i7.  Слоты и разъемы По типологии чипсета Н110 плата H110M PRO-VD имеет в оснащении 2 разъема для установки оперативной памяти формата DDR4. Максимальный объем ОЗУ, поддерживаемый данной платой — 32GB при заявленной частоте до 2133Мгц для процессоров 6-го поколения и 2400 МГц для 7-го поколения, режим работы памяти двухканальный. Для подключения внешних интерфейсных карт на плате распаяны 3 PCI Express разъема: 1 работает в формате х16 и предназначен для установки внешних видеокарт, остальные 2 разъёма в формате х1, которые пригодятся для установки любых карт расширения в данном формате. Для создания системы хранения можно использовать 4 разъема SATA III, подключив несколько устройств для распределения нагрузки, установки операционной системы. Подключение питания к плате реализовано стандартными 24pin и 4pin разъемами. Для подключения внешних периферийных устройств на передней части компьютерного корпуса на плате предусмотрены колодки USB 3.0 и USB 2.0. Подключив их при сборке, пользователь создаст комфортные условия работы с внешними устройствами, которые требуют оперативного использования. На задней панели разместились 6 портов USB, из них 4 порта USB 2.0 и 2 порта USB 3.0. На плате также присутствует 1 комбинированный порт PS/2, который пригодится для ярых сторонников уходящих в историю клавиатур и мышей. Для вывода изображения со встроенного в процессор графического чипа предусмотрены разъемы Dsub + DVI, которые используются в большинстве базовых мониторов. При острой необходимости можно задействовать Com-порт, подключив через переходник на заднюю панель (приобретается отдельно).   Звук, сеть и особенность Звук на плате H110M PRO-VD построен на базе HD-кодека Realtek® ALC887, в его обвязке используются специальные аудиоконденсаторы, и весь звуковой тракт выделен на уровне печатной платы для снижения паразитных помех, также используется LED-трассировка. Все элементы вместе обеспечивают хорошее звучание как музыки, так и фильмов в формате 7.1. Решение хоть и базовое, зато проверенное, ALC887 можно встретить на абсолютном большинстве современных плат бюджетного сегмента.  Используется сетевой контролер Realtek RTL8111H с максимальной скоростью передачи данных в 1Gbit/s. С его помощью компьютер можно подключить к другим компьютерам в локальной сети или к интернету в домашних условиях. Также можно использовать утилиту Network Genie для легкого управления сетевым трафиком, применив возможности менять приоритет трафика для приложений и ресурсов. Интересная особенность платы — присутствие Debug LED-индикаторов, которые очень просто укажут пользователю на проблему при старте с помощью светодиодов в правом нижнем углу каждого из основных элементов ПК: процессора, оперативной памяти или видеокарты. Для подключения вентиляторов доступно всего 2 разъема, и при обязательном использовании одного для центрального процессора остается только один для подключения устройства охлаждения на задней панели, как самый предпочтительный вариант. При этом подключить более 1 системного вентилятора не получится без использования сторонних переходников.  Биос Важный аспект в первоначальной настройке компьютера лежит на базовой системе ввода-вывода материнской платы. Конечно, многим пользователям нет смысла его настраивать, при этом плата и все подключенные к ней компоненты узлы будут работать по умолчанию. Но для тех, кому интересно и необходимо настроить Биос «под себя», на плате H110M PRO-VD реализованы широкие и интересные возможности. Сам Биос UEFI исполнен в классическом виде, в черно-белой цветовой гамме, и называется Click BIOS, что сразу определяет возможность использования мышки в настройке. 7 основных вкладок содержат пункты, которые могут понадобиться пользователю при настройке. Первая вкладка содержит основные пункты и состояние системы. Как устоявшийся и важный момент, присутствует выбор языка интерфейса и русский в списке.  Через DMI Information, можно просветить себя подробностями о плате, серийном номере, версии BIOS.  Наиболее интересная и необходимая для настройки вкладка — «Дополнительно». Как раз в ней можно настроить интерфейсы, ознакомиться с состоянием процессора и его температурой, оборотами вентиляторов, сконфигурировать устройства SATA и установку операционной системы.       Вкладка Overclocking не переведена на русский язык и не особо необходима на данной плате в силу невозможности разгона процессора по спецификации чипсета. Но при этом содержит интересные пункты для ознакомления с процессором и его управлением, а также более тонкие настройки оперативной памяти. Как мы видим, тюнинг возможен даже на платах начального сегмента, и это хорошо.        Если нужно обновить Биос платы, то пригодится вкладка M-Flash. Подключив внешний накопитель с новой версией Биоса, обновить его с помощью данной встроенной утилиты будет легко и безопасно.  Вкладка Security также не переведена на русский и содержит базовые пункты по созданию и управлению паролем администратора и пользователя системы, настройкой мониторинга вскрытия корпуса (больше необходимо для коммерческих организаций).  Выбор основного устройства и приоритет для загрузки операционной системы — во вкладке «Загрузка». Также можно отключить логотип производителя при первоначальной загрузке для считывания основной информации.  После детального изучения и расширенной настройки элементов в MSI Click BIOS необходимо сохранить изменения и закончить.   Заключение Системная плата от компании MSI H110M PRO-VD при ознакомлении и работе показала себя с хорошей стороны. Присутствующий набор интерфейсов определенно будет востребован во множестве рабочих компьютеров, а при необходимости станет хорошей основой домашнего мультимедийного компьютера. Стоит отметить качественные компоненты поверхностного монтажа и технологию GUARD-PRO, которые обеспечат надежную и стабильную работу системной платы и, следовательно, всего компьютера на длительный срок. |
