Обзор механической клавиатуры Keychron Q3

Не так давно я рассматривал механические клавиатуры из ценового сегмента 4000−6000 рублей. Сегодня же у меня в руках механическая клавиатура Keychron Q3, стоимость которой превышает 10000 ₽. Что предлагает клавиатурная отрасль за такие немалые деньги?

В обзоре я изучу функции клавиатуры, покажу её внутреннее устройство и поделюсь впечатлениями через месяц использования. В заключении распишу плюсы и минусы данного устройства.

Содержание

• Позиционирование

• Технические характеристики и варианты исполнения

• Комплект поставки

• Внешний вид

• Функциональные особенности

◦ Выбор операционной системы

◦ Подсветка

◦ Прошивка

◦ Пример настройки Keychron Q3

◦ Настройка подсветки в VIA

◦ Обновление прошивки в Keychron Q3

• Внутренняя конструкция

• Личные впечатления

• Заключение



Позиционирование

Серия Q — топовая в ассортименте Keychron. А поскольку этот бренд занимается исключительно клавиатурами (и лишь немного мышами), логично ожидать в устройстве верхнего сегмента новейших достижений отрасли. В обзоре я это обязательно проверю.

Keychron относит устройства серии Q к кастомным клавиатурам — на международном сайте они размещены в разделе Custom Keyboards. В рекламных материалах все модели серии также называются кастомными. На самом деле это не совсем так. По традиции кастом — это штучное изделие, которое изготавливается по индивидуальному заказу. В данном случае мы имеем дело либо с уже собранной клавиатурой, либо с комплектом для сборки. Это уже не кастом, а мелкосерийное производство.

С другой стороны, в клавиатуре Keychron Q3, как и в других устройствах этой серии, можно менять не только колпачки и переключатели. Возможности настройки Q3 несравнимы с бюджетными и клавиатурами среднего ценового сегмента. На упаковке производитель вместо слова «кастомная» использует более верное, на мой взгляд, определение — «настраиваемая».

Условия гарантийного обслуживания клавиатур серии Q не совсем привычные. Вместо замены всего устройства, Keychron высылает только элемент клавиатуры, заменить который придётся самостоятельно.

С одной стороны, такие условия гарантии ограничивают круг потенциальных покупателей — далеко не каждый захочет менять печатную плату или USB-модуль. С другой стороны, Keychron так очерчивает целевую аудиторию своих топовых клавиатур — это пользователи, которым необходим максимально настраиваемый рабочий инструмент.

Технические характеристики и варианты исполнения

Технические характеристики клавиатуры Keychron Q3-N2 из обзора приведены ниже.

В серии Q3 имеется 9 вариантов клавиатур и набор для самостоятельной сборки, в котором отсутствуют переключатели и колпачки. После названия модели указывается код из буквы и цифры, который определяет цвет корпуса и тип переключателей. Например, Q3-N2, имеет серый корпус и переключатели Gateron G Pro Blue.

Таблица 1

	M	N	O
1	Чёрный корпус Gateron G Pro Red	Серый корпус Gateron G Pro Red	Синий корпус Gateron G Pro Red
2	Чёрный корпус Gateron G Pro Blue	Серый корпус Gateron G Pro Blue	Синий корпус Gateron G Pro Blue
3	Чёрный корпус Gateron G Pro Brown	Серый корпус Gateron G Pro Brown	Синий корпус Gateron G Pro Brown

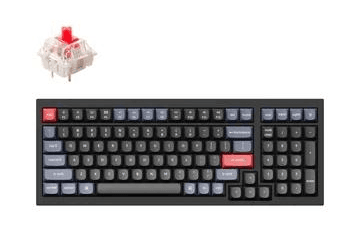

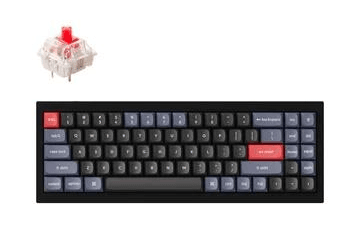

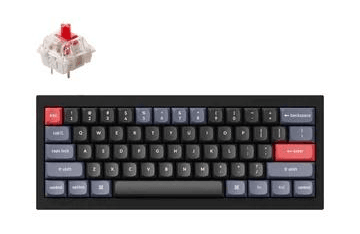

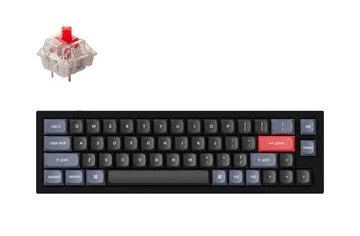

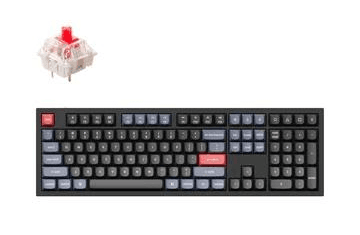

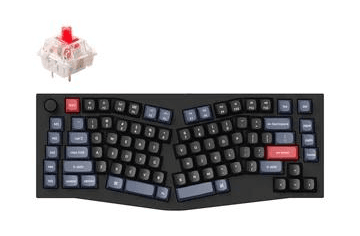

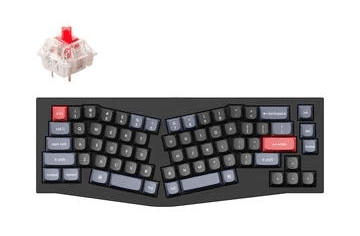

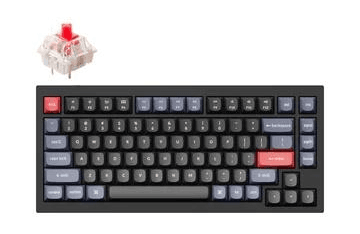

Если же рассматривать серию Q, то в ней помимо клавиатуры Q3, лишённой цифрового блока, имеются и другие варианты раскладок.





Использованы фото с официального сайта Keychron

Каждая из этих моделей, как и Q3, выпускается в девяти комбинациях корпуса и переключателей, перечисленных в таблице 1, а также в версии для самостоятельной сборки без переключателей и колпачков.

В продаже можно найти далеко не все варианты, но самые популярные модели, Q6 и Q3, представлены максимально широко. Также все клавиатуры серии Q доступны с энкодером (вращающейся ручкой), он устанавливается на место одной из навигационных клавиш или на свободное место в верхнем ряду за счёт уменьшения промежутка между клавишами. По всей видимости, в Россию официально поставляются только версии с энкодером.

Комплект поставки

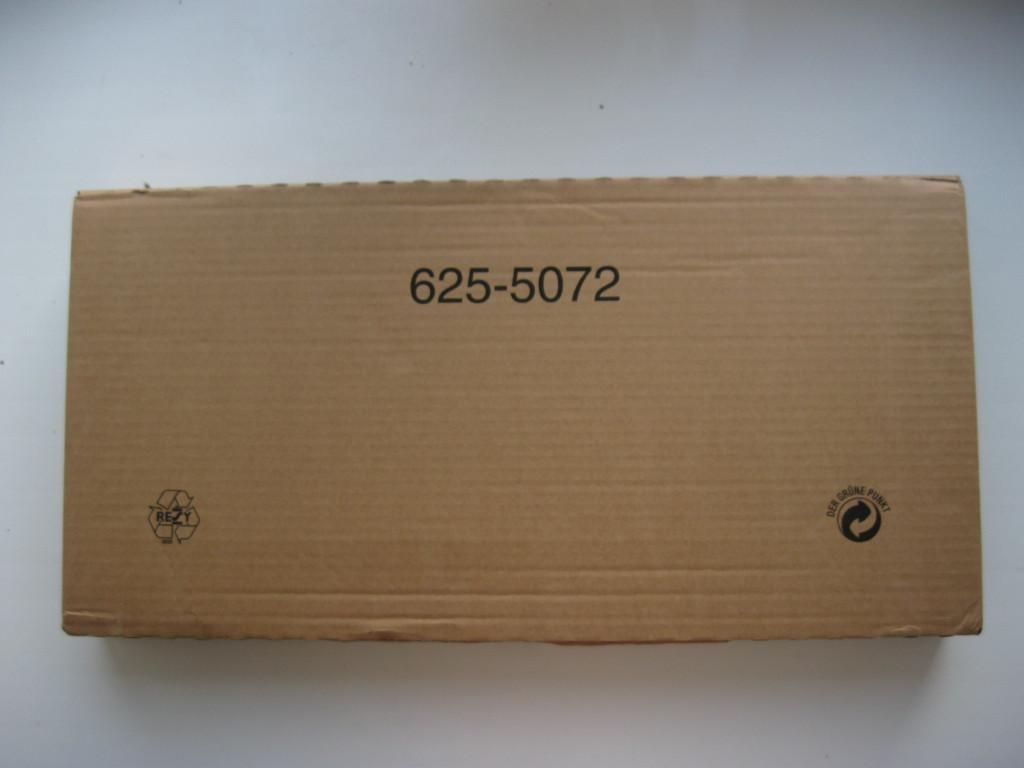

Позволю небольшое лирическое отступление. В 2012 году я приобрёл свою вторую механическую клавиатуру. В те годы выбор механики был мягко говоря скудным —  магазины электроники предлагали в основном продукцию Razer и SteelSeries. Клавиатуру я заказывал из Москвы, это была настоящая Cherry G80.

Помню, когда вскрыл посылку, то был немного обескуражен. Недешёвая клавиатура была упакована в помятую коробку из простого гофрокартона. На самом деле тогда это было логично — производителю механики не было смысла вкладываться в упаковку. Из-за высокой цены и неявных преимуществ такие клавиатуры просто не добирались до полок магазинов, их покупали в основном под заказ и доставлялись они покупателю сразу со склада.

В те годы ещё действовал патент Cherry на механические переключатели MX. По сути, переключатели Cherry MX были тогда единственным вариантом, если не брать в расчёт редкости вроде Matias и ALPS, а также псевдомеханические Topre.

Отсутствие конкуренции позволяло Cherry выставлять высокий ценник на свою продукцию, и изготовить механическую клавиатуру с розничной ценой ниже 100 долларов было невозможно.

Патент Cherry истёк в 2014 году, и на рынке появилось невероятное количество механических переключателей разной степени тактильности и качества.

Сегодня цены между мембранными и механическими клавиатурами уже не отличаются на порядок, как это было десятилетие назад. На витринах большинство клавиатур именно механические. И когда есть возможность напрямую сравнить условную мембранную клавиатуру за 500 рублей и условную механическую клавиатуру за 2000 рублей, далеко не всегда выбор падает на более дешёвое устройство.

С другой стороны, механика разная и по цене, и по возможностям. Клавиатура из этого обзора относится к самому верхнему ценовому сегменту. Наученный прошлым опытом, я был готов, что Keychron Q3 приедет в невзрачной картонной упаковке, но когда вскрыл посылку, то был немало удивлён.

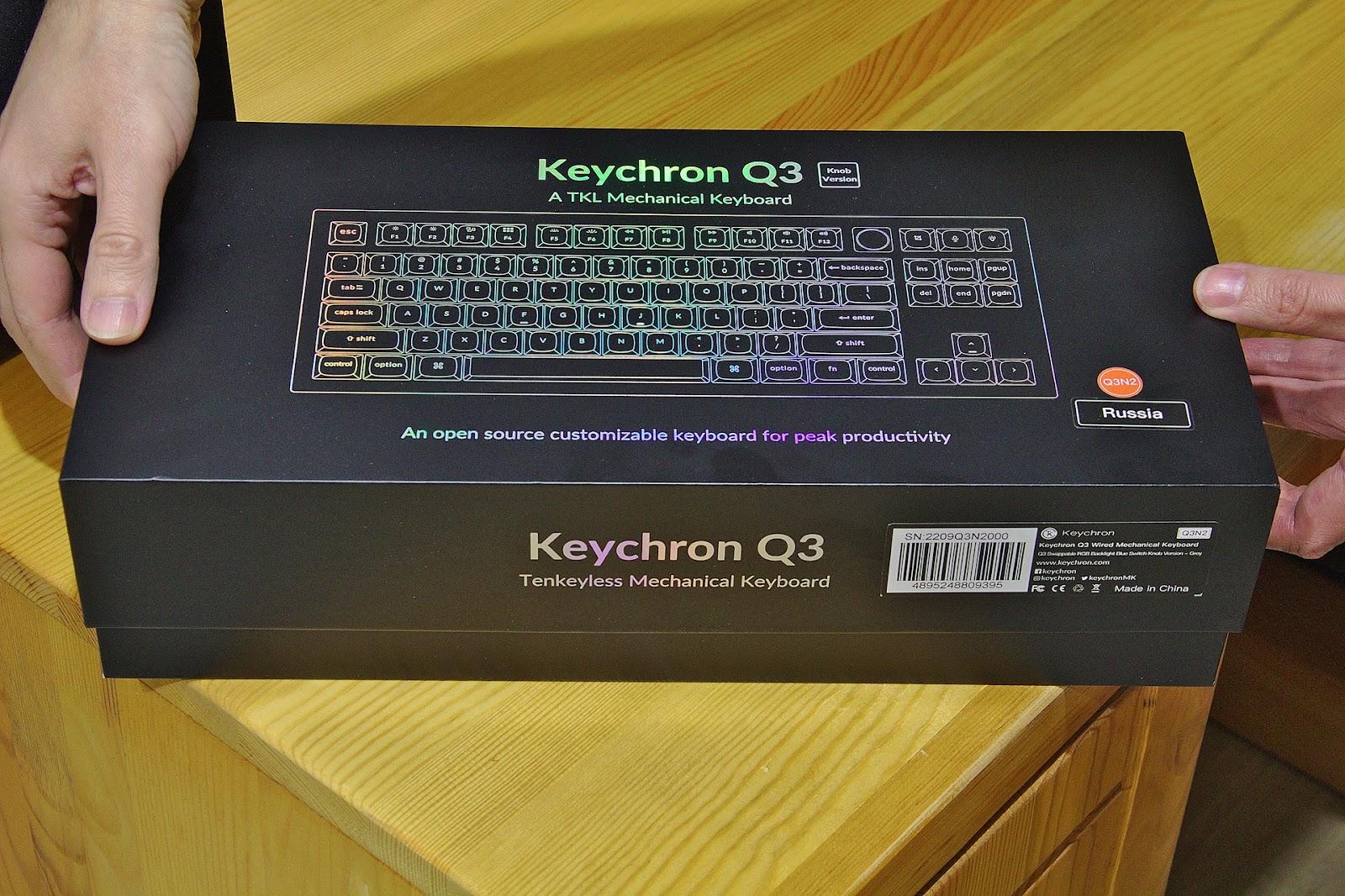

Упаковка Keychron Q3 выполнена в двух цветах: чёрном и серебристом. Серебристая краска при разном освещении переливается разными цветами. Выглядит строго и стильно.

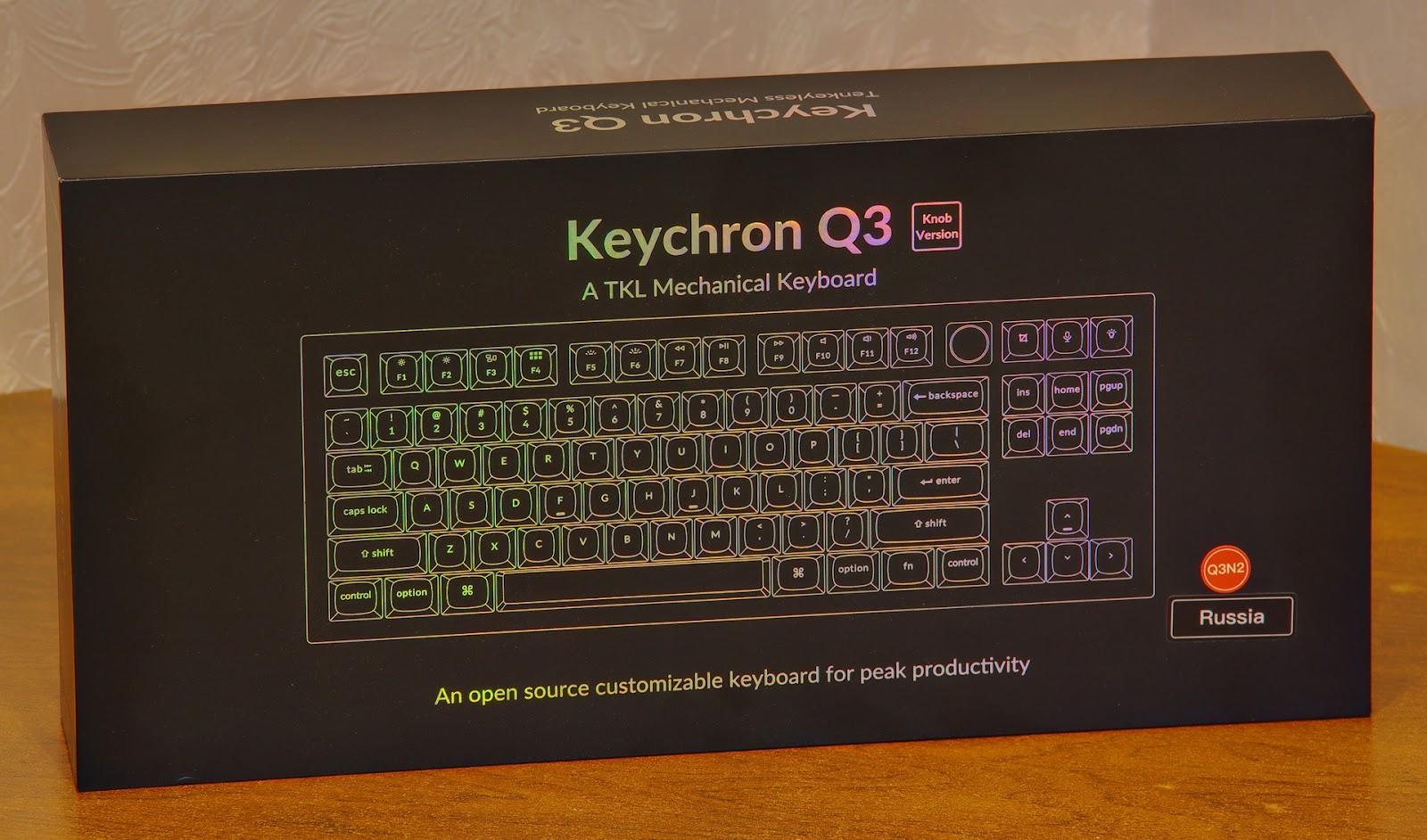

На лицевой стороне схематично изображена клавиатура, указана модель и отметка о наличии энкодера — Knob Version. Справа внизу две наклейки: круглая красная с названием модели (Q3-N2) и чёрная, указывающая о наличии кириллицы на колпачках (Russia).

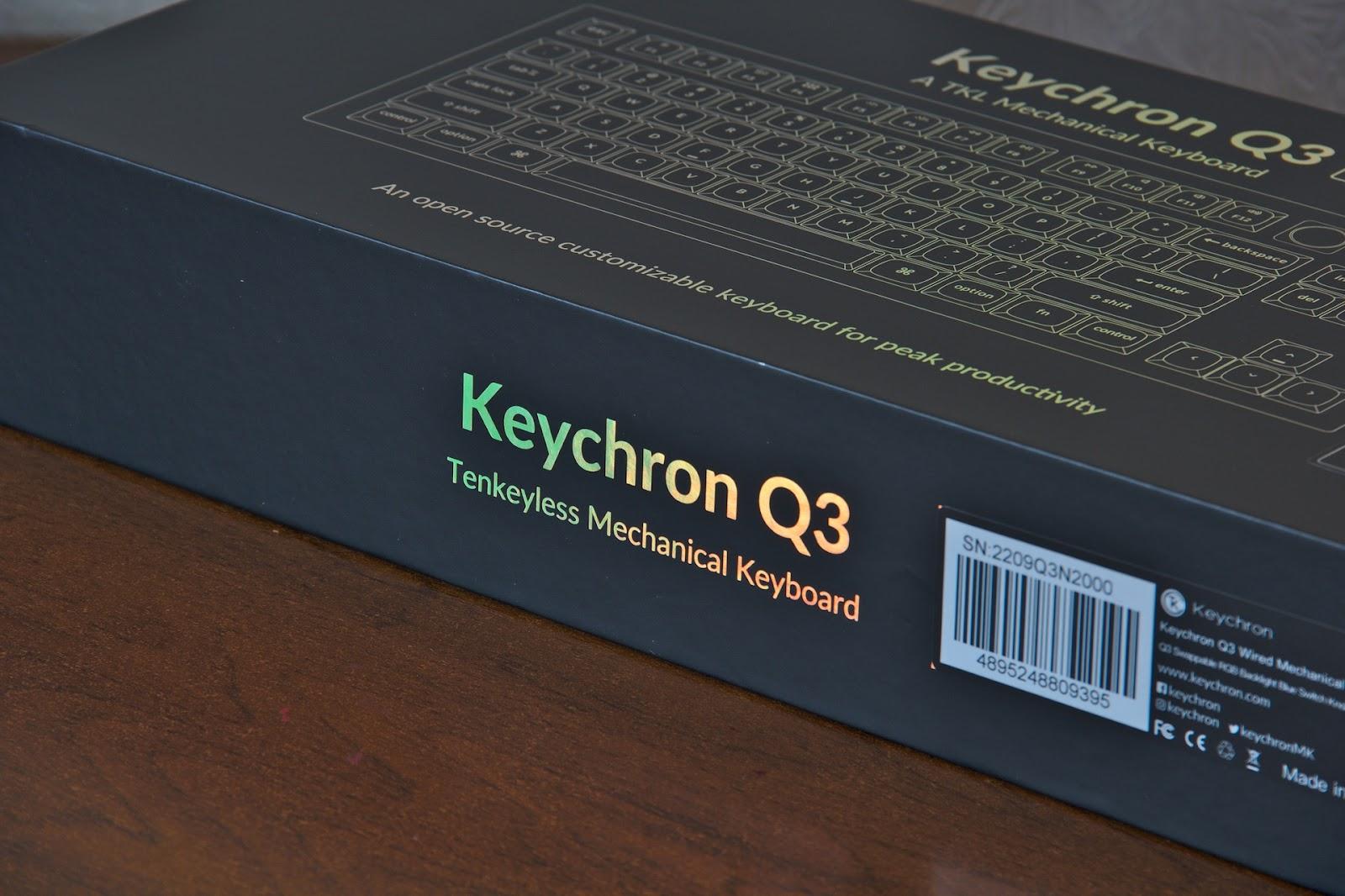

На одном из торцов расположены серийный номер клавиатуры и контакты производителя.

На оборотной стороне коробки полиграфия уже полноцветная.

Слева на английском языке перечислены главные особенности клавиатуры. Первая из них (раскладка) относится к модели Q3, а остальные — ко всей серии Q в целом. С правой стороны показаны доступные варианты дизайна клавиатуры с колпачками без русского языка.

Упаковка состоит из двух коробов, довольно плотно вставленных один в другой.

После вскрытия отчётливо ощущается приятный запах. Очевидно, поролоновые прокладки внутри пропитаны каким-то ароматизатором. Верхняя прокладка имеет круглую прорезь в районе ручки энкодера.

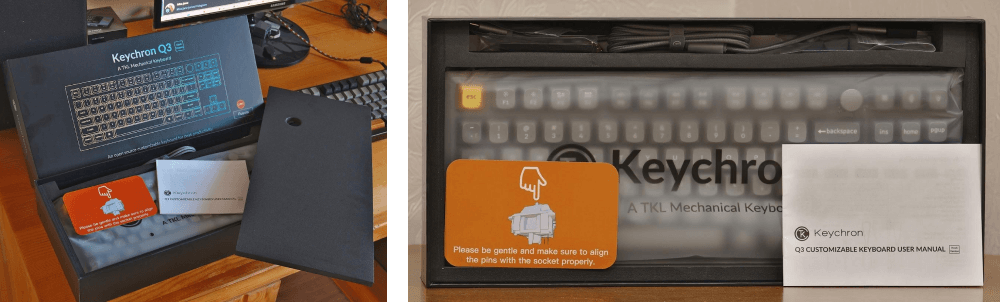

Сняв поролоновую прокладку, видим ярко-оранжевую карточку и руководство пользователя. Карточка напоминает, что переключатели необходимо вставлять в клавиатуру правильной стороной. Руководство написано именно для модели Q3, а не для всей серии, как это обычно бывает.

Клавиатура упакована в синтетический полупрозрачный чехол с клеевым клапаном. Комплект поставки разместился в отдельной нише на краю.

Вынимаю клавиатуру и обнаруживаю под ней большой лист с инструкцией по быстрому старту (Quick Start Guide).

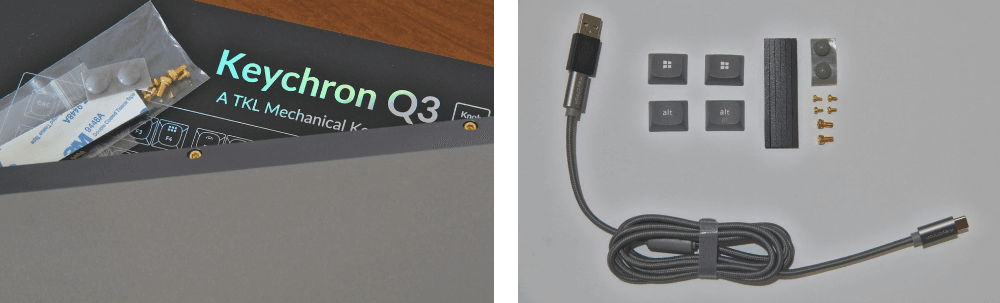

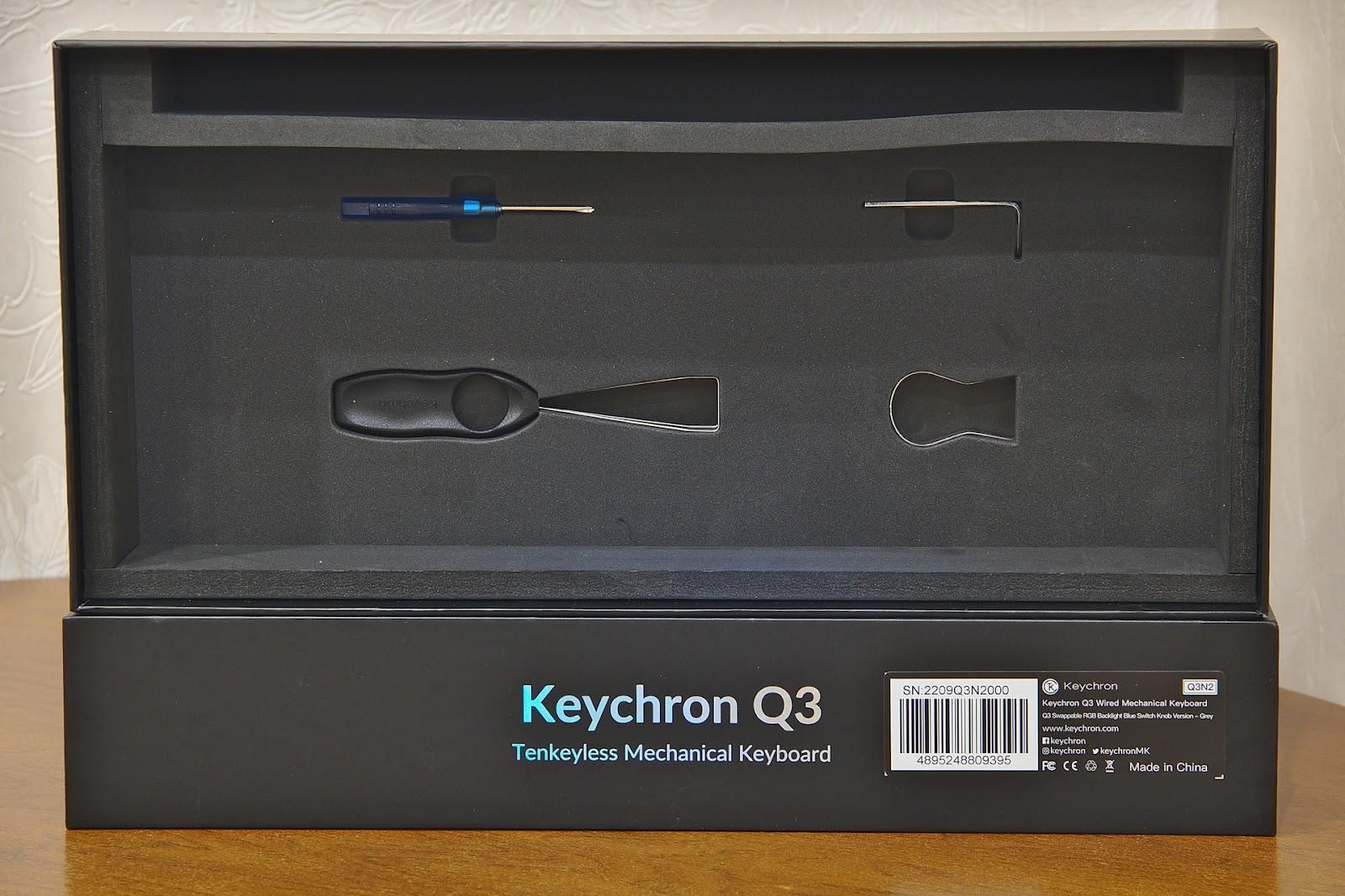

Под листом — целый набор инструментов.

В итоге комплект поставки Keychron Q3 выглядит так:

• Карточка с информацией об установке переключателей
• Карточка по быстрому старту
• Руководство пользователя
• Запасные резиновые ножки
• Запасные прокладки между корпусом и крепёжной пластиной
• Запасные винты для корпуса
• Запасные винты для платы / стабилизаторов
• Шнур USB Type-C — Type-C
• Переходник с Type-C на Type-A
• Набор колпачков для операционных систем Windows
• Крестовая отвёртка
• Шестигранник
• Инструмент для снятия колпачков
• Инструмент для снятия переключателей

На мой взгляд комплект поставки соответствует высокой цене клавиатуры. Помимо всего необходимого для обслуживания клавиатуры, в комплекте также имеются запасные части. Также отмечу информативное руководство пользователя, хоть и на английском языке.

Внешний вид

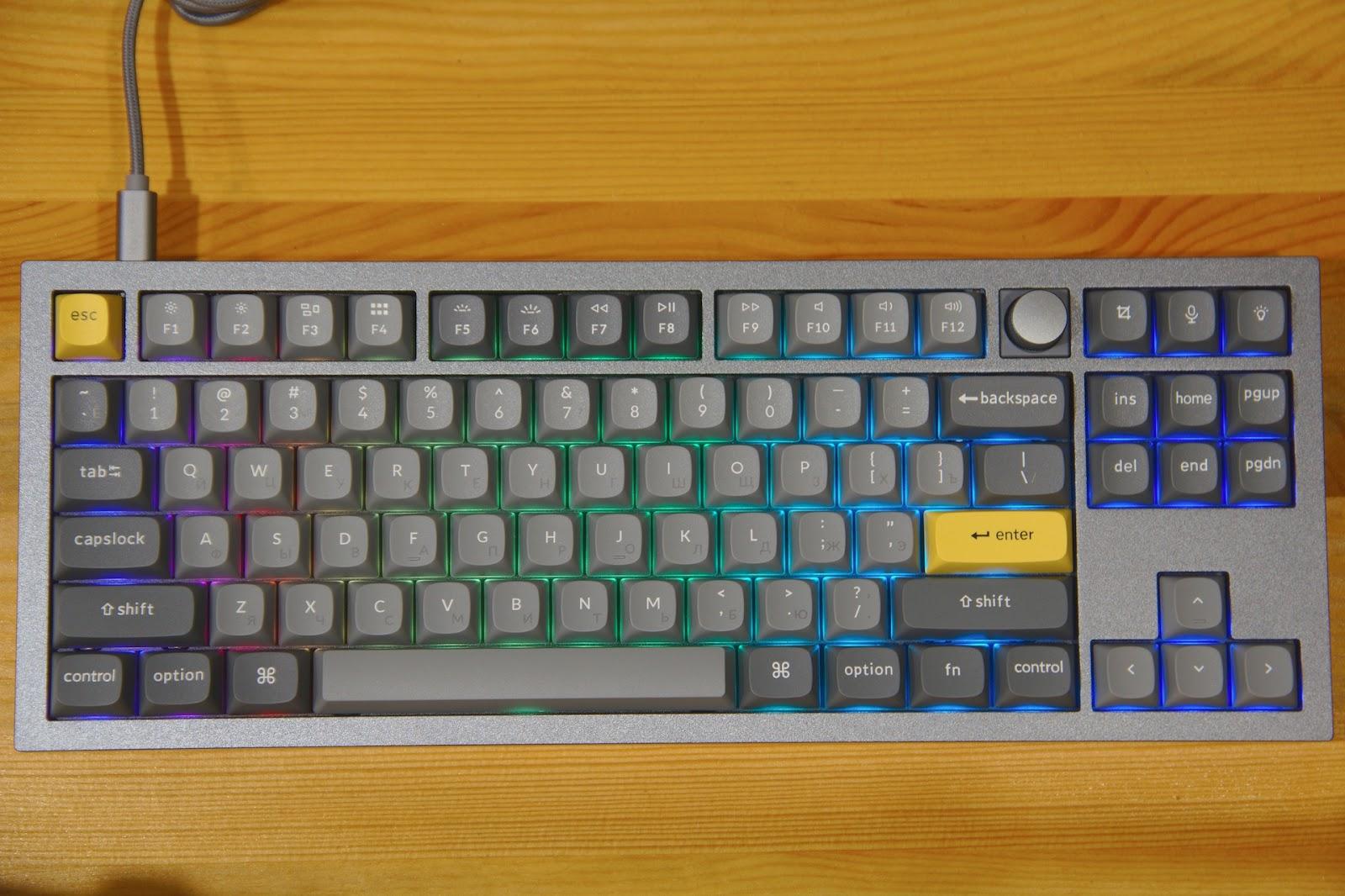

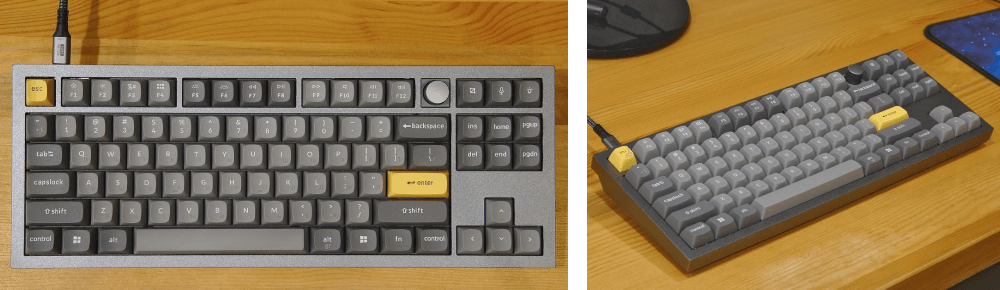

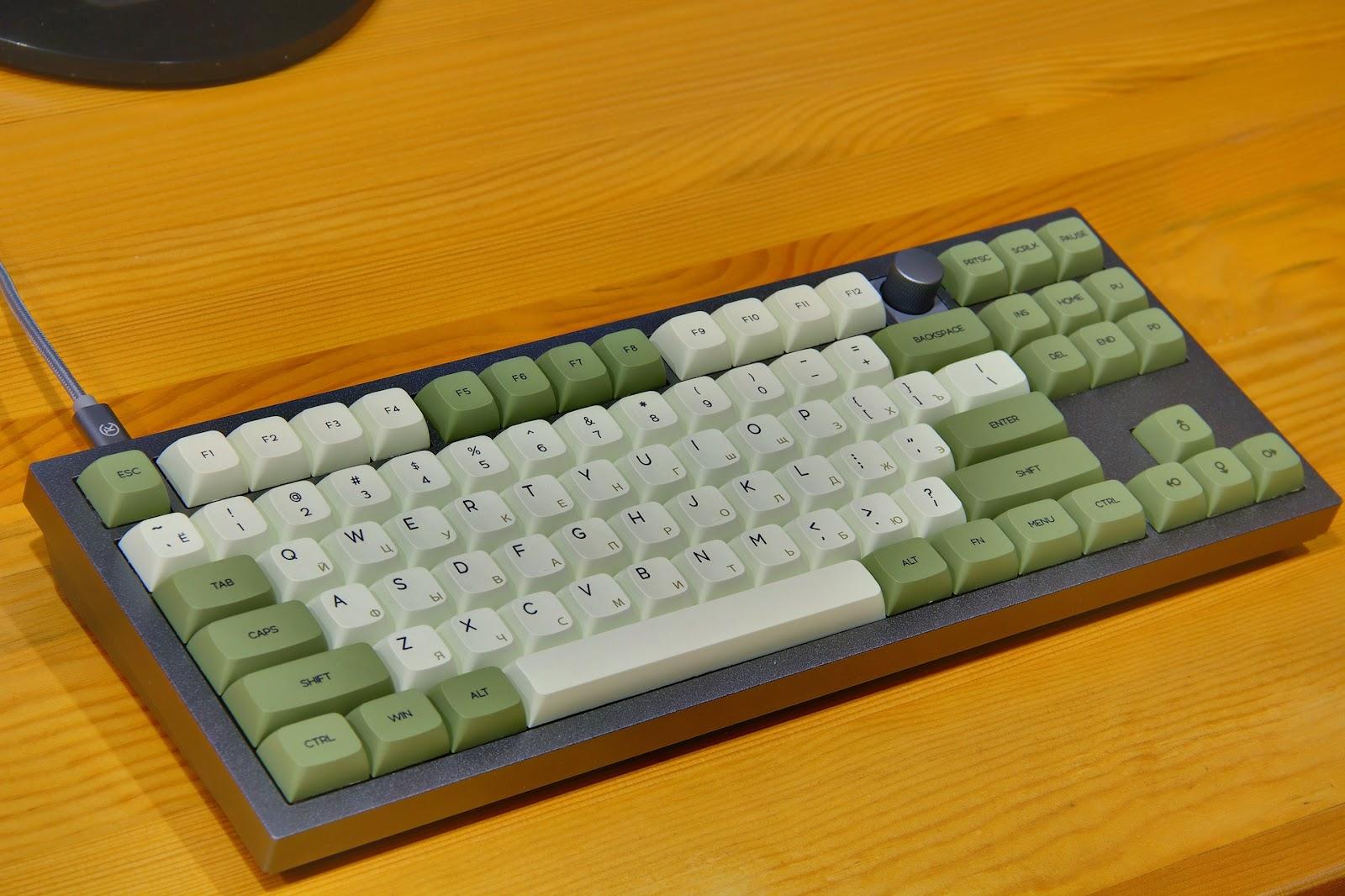

Пришло время достать героя обзора из чехла. На коммерческих рендерах Keychron Q3 в серебристом корпусе выглядит привлекательно. В реальной жизни клавиатура смотрится ничуть не хуже. Заметно, что над устройством поработали опытные дизайнеры.

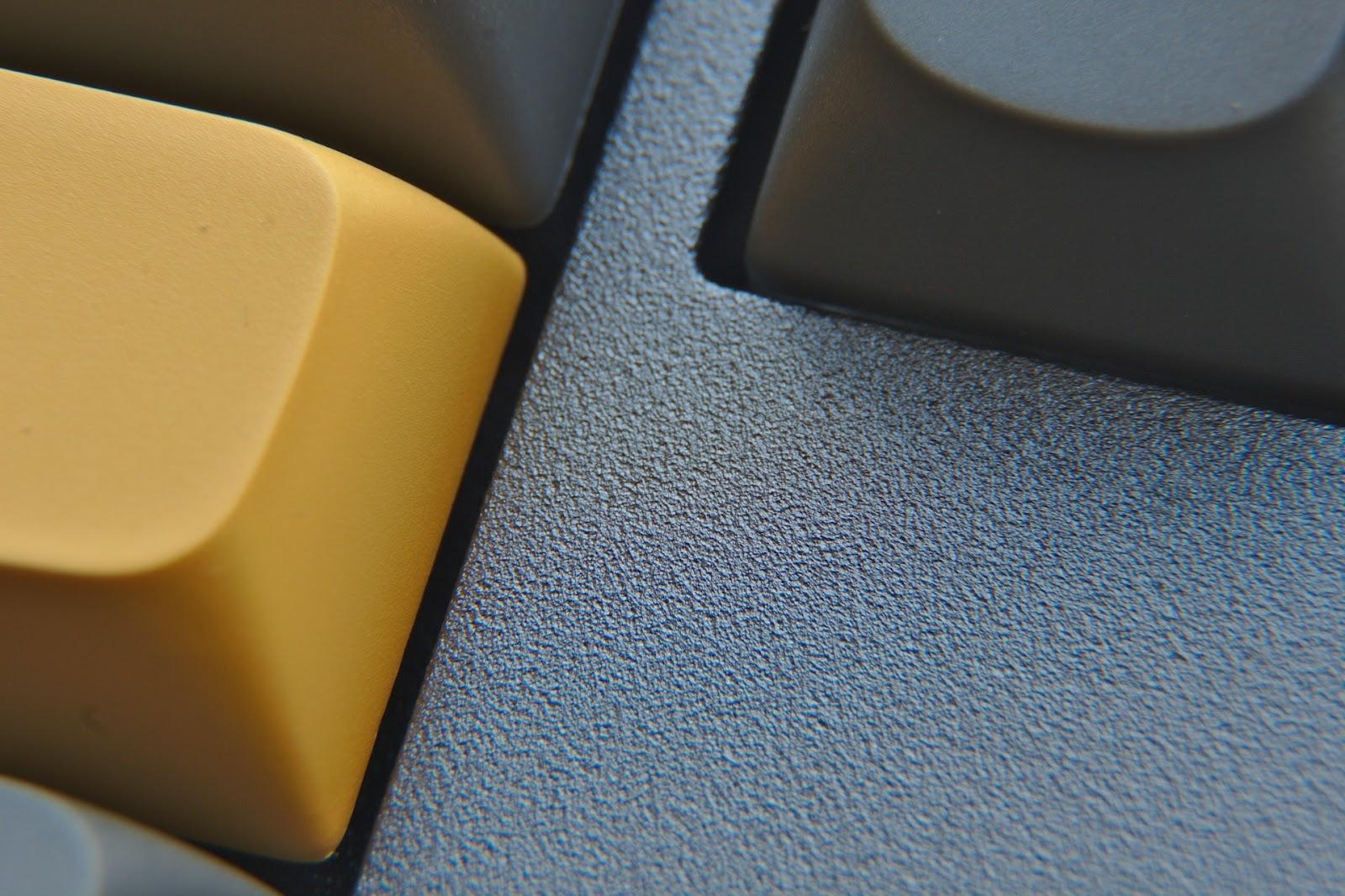

Главная изюминка внешности клавиатур серии Q — алюминиевый корпус. Выглядит он потрясающе и тактильные ощущения вызывает такие же. К сожалению, фото не передают полностью качество обработки металла. Подобную текстуру можно встретить, например, на винтажных музыкальных усилителях. Покрытие очень практичное, отпечатки пальцев на нём не остаются.

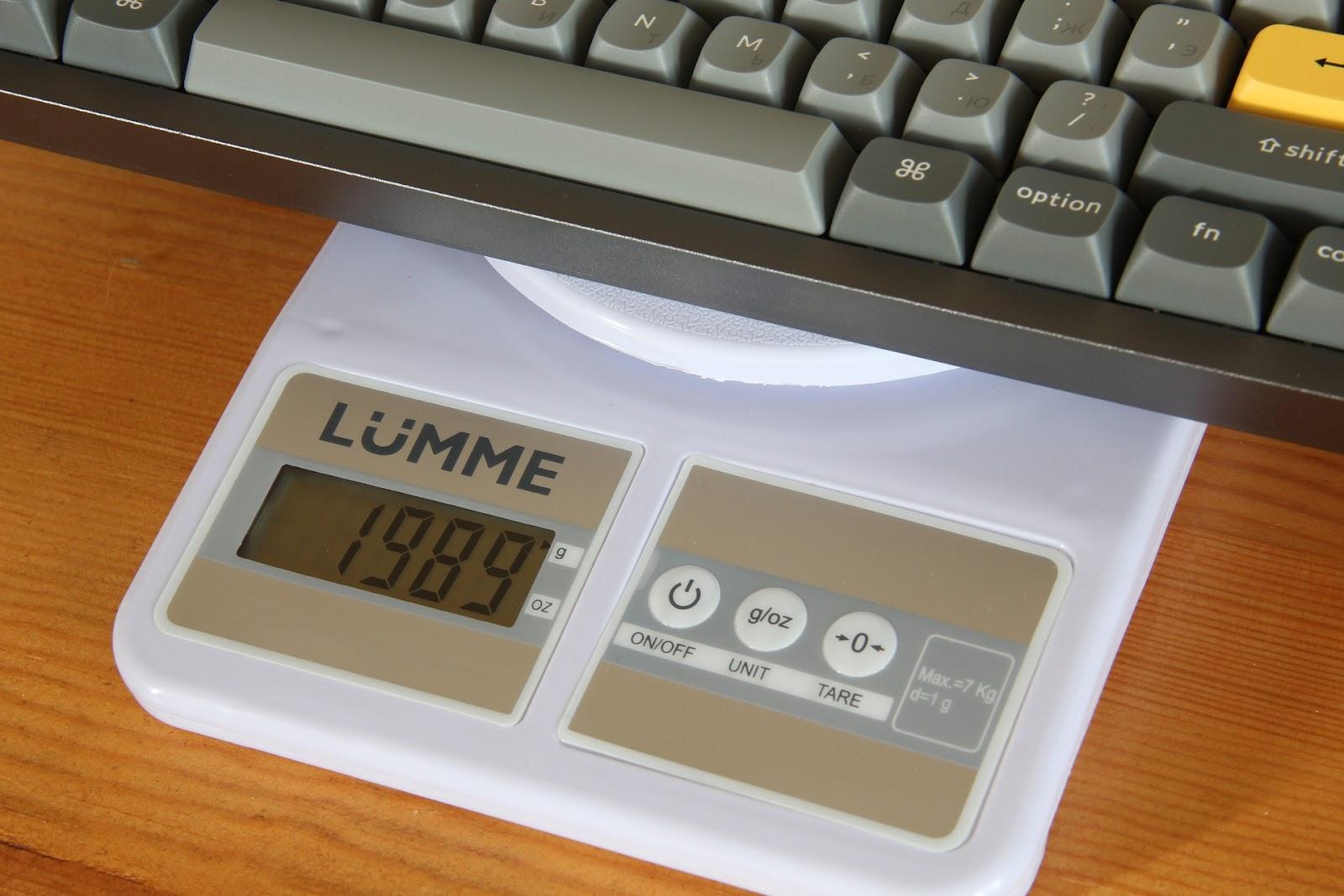

Корпус достаточно толстый, что сказалось на массе устройства — без малого 2 кг! И это без шнура, добавляющего ещё 50 граммов.

Как и подобает клавиатуре из верхнего ценового сегмента, её корпус выполнен в классическом дизайне — с бортом вокруг клавиш.

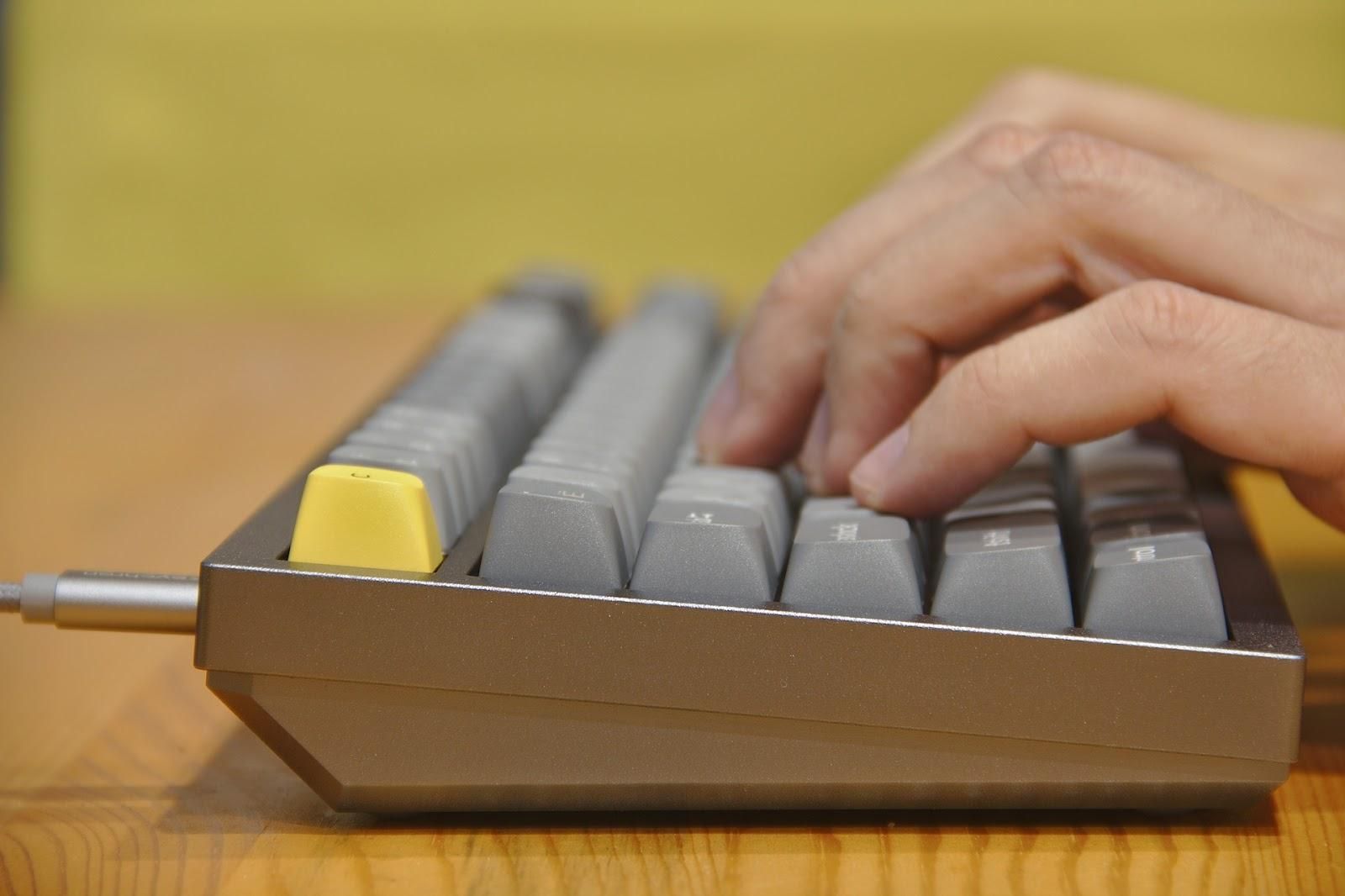

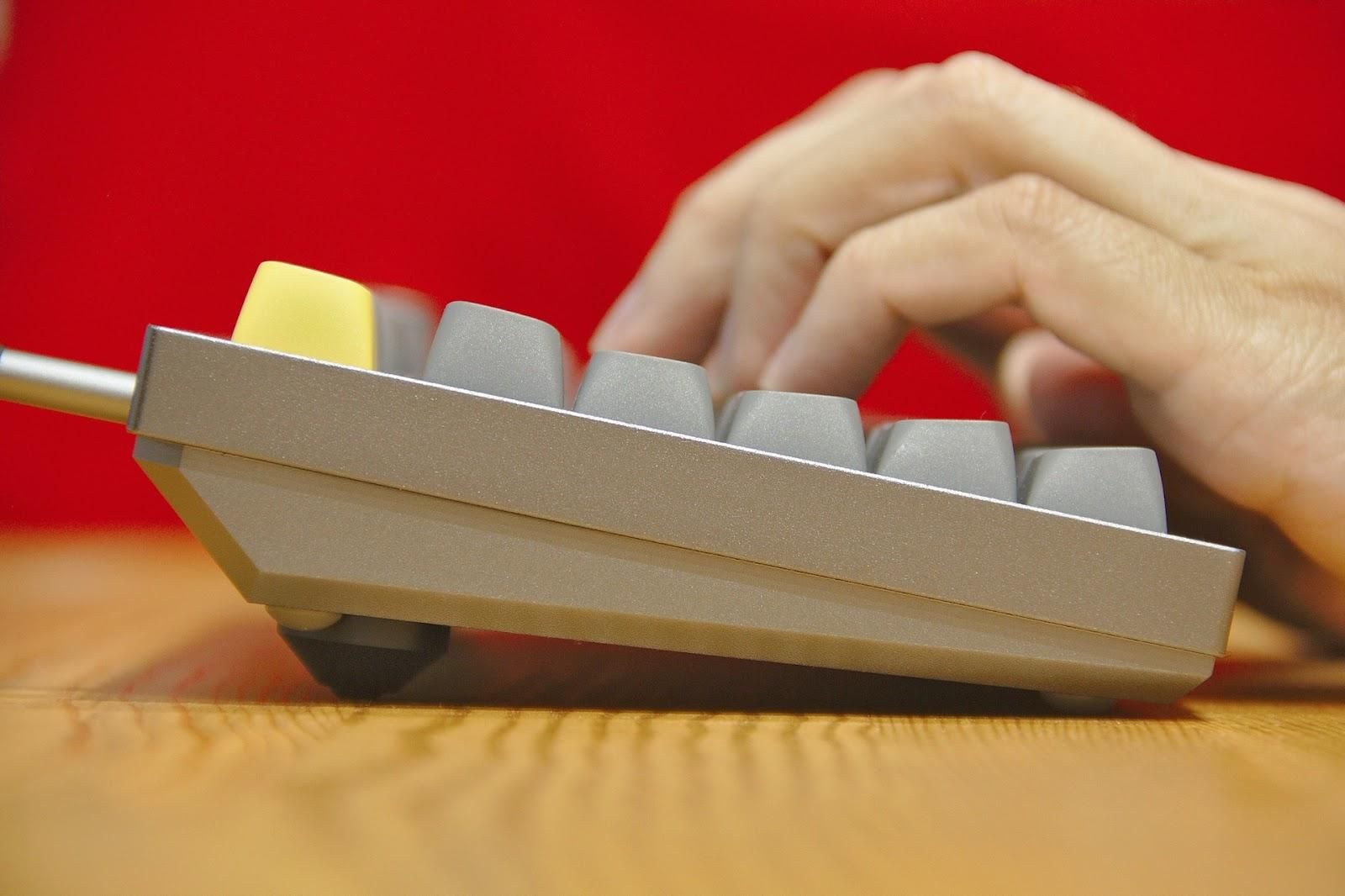

Корпус клавиатуры обеспечивает угол наклона в 5 градусов. В большинстве случаев он оптимален, но иногда может понадобиться подставка под запястья или дополнительные ножки — при низких подлокотниках кресла, высоком или недостаточно глубоком столе.

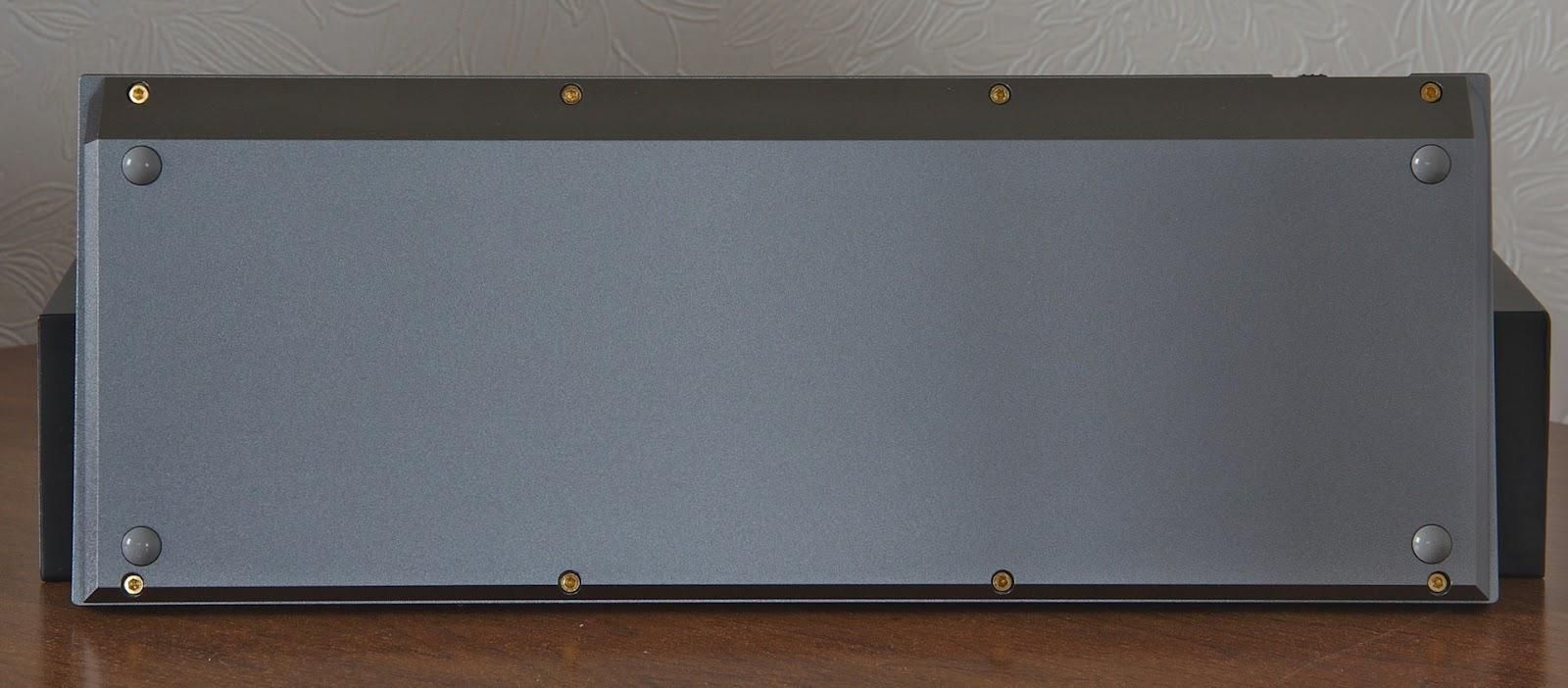

Поскольку корпус полностью алюминиевый, привычных откидных пластиковых ножек на дне нет. Из функциональных элементов на нижней поверхности — только четыре резиновые накладки под цвет корпуса. Учитывая массу клавиатуры, они не столько  предотвращают скольжение по столу, сколько уменьшают низкочастотный шум при печати.

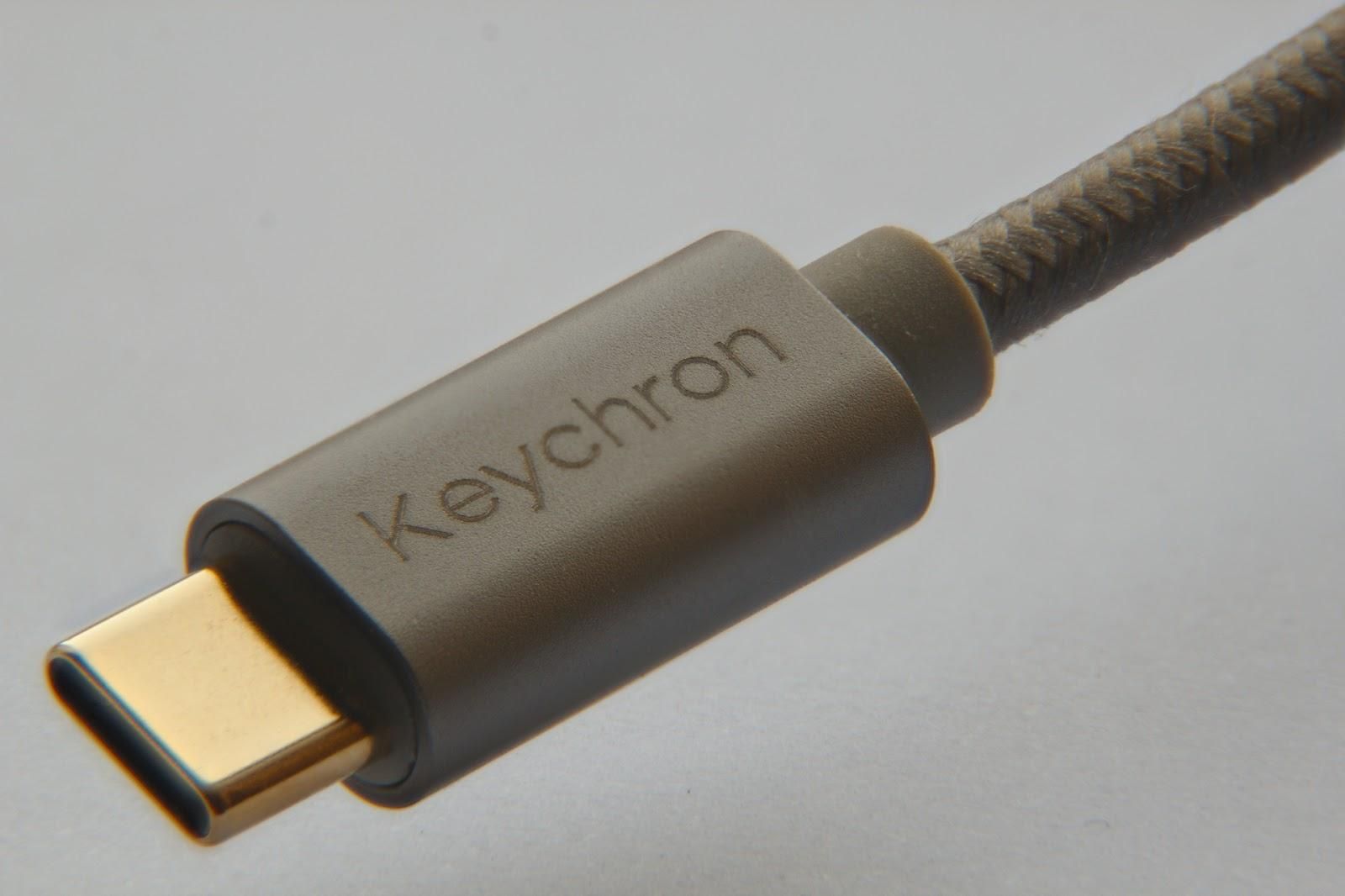

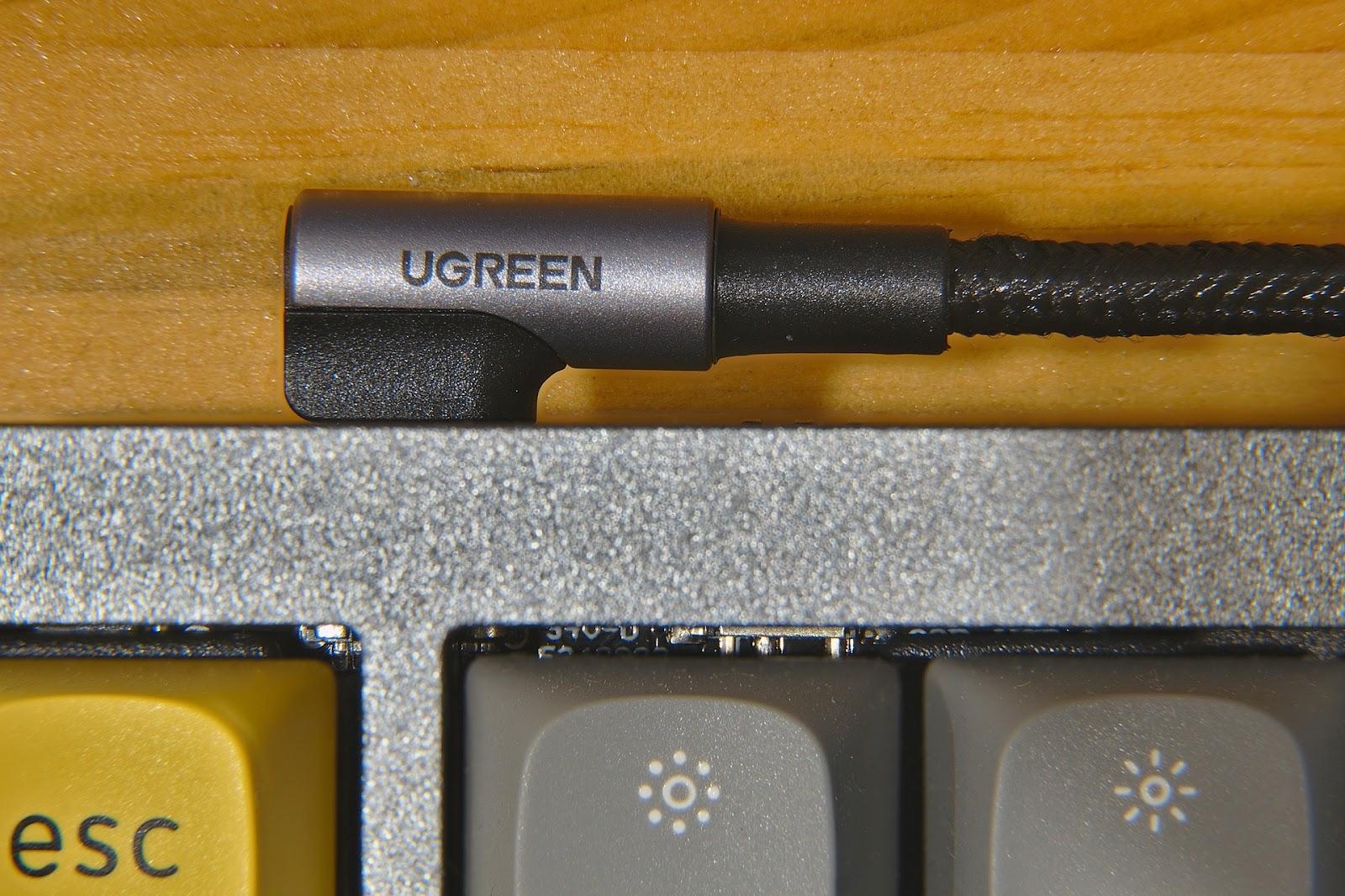

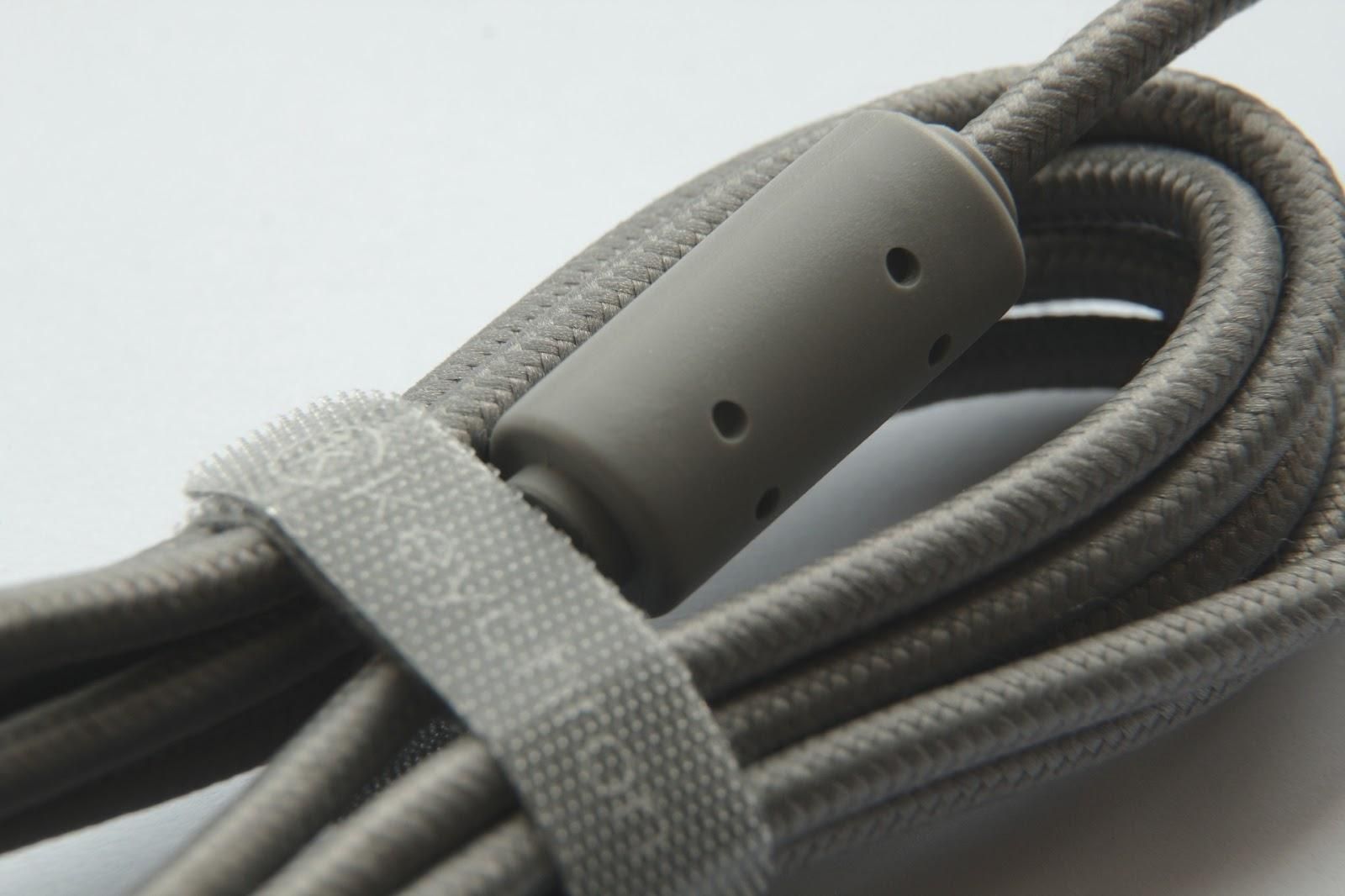

Подключается клавиатура к ПК кабелем USB Type-C длиной 1.8 метра. Комплектный кабель тоже не остался без внимания дизайнера — его оплётка и разъёмы выполнены в цвет корпуса. С технической точки зрения к кабелю сложно придраться — он оснащён позолоченными контактами и фильтром синфазных помех. Поскольку на ПК не всегда имеется свободный разъём USB Type-C, в комплекте имеется переходник на более привычный Type-A.

Разумеется, ничто не мешает использовать для подключения любой другой кабель Type-C, например, под цвет колпачков или витой шнур.

Клавиатура имеет формат TKL (Tenkeyless, 87%, без цифрового блока). Раскладка — стандартная ANSI. Для неё характерны широкий Backspace, широкий ENTER в один ряд и широкий левый Shift. Одно из удобств формата TKL в сочетании с раскладкой ANSI в том, что к нему подходят любые наборы колпачков. С клавиатурами меньшего формата приходится изучать состав набора и выбирать тот, в котором имеются модификаторы подходящих размеров. С TKL такой проблемы нет, подойдёт любой набор.

Keychron Q3 с набором колпачков Matcha

Keychron Q3 с набором колпачков Pudding

Что касается комплектных колпачков в Keychron Q3, то они не совсем обычные. В первую очередь отмечу нестандартный профиль, который производитель называет OSA. Это микс из высокого SA (Spherical Angle) и привычного OEM. От первого взята сферическая форма со скруглёнными углами, а от второго — высота. В результате у колпачков немного увеличилась площадь поверхности, контактирующей с подушечками пальцев, и сохранилась комфортная высота. Фотография ниже наглядно демонстрирует различия.

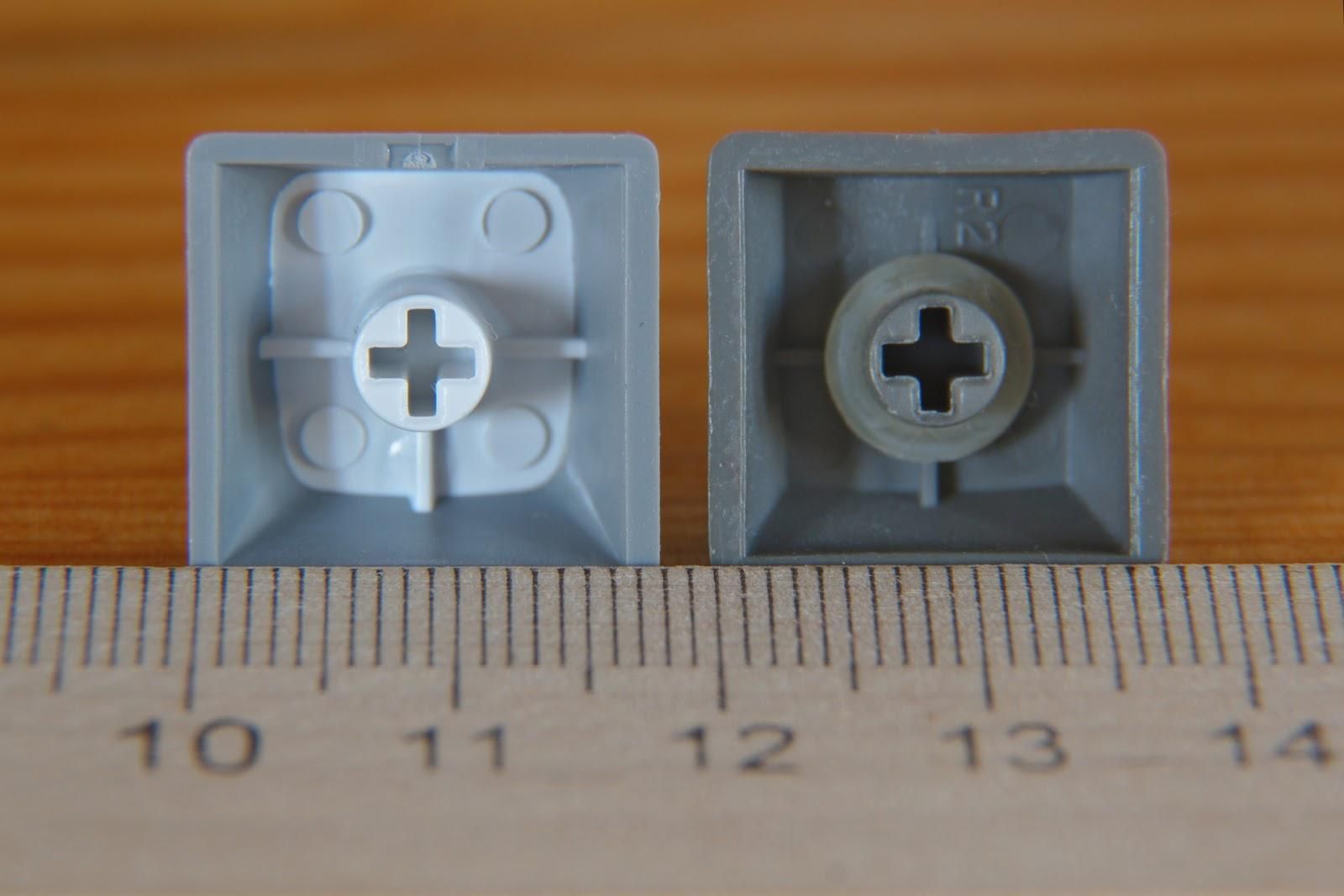

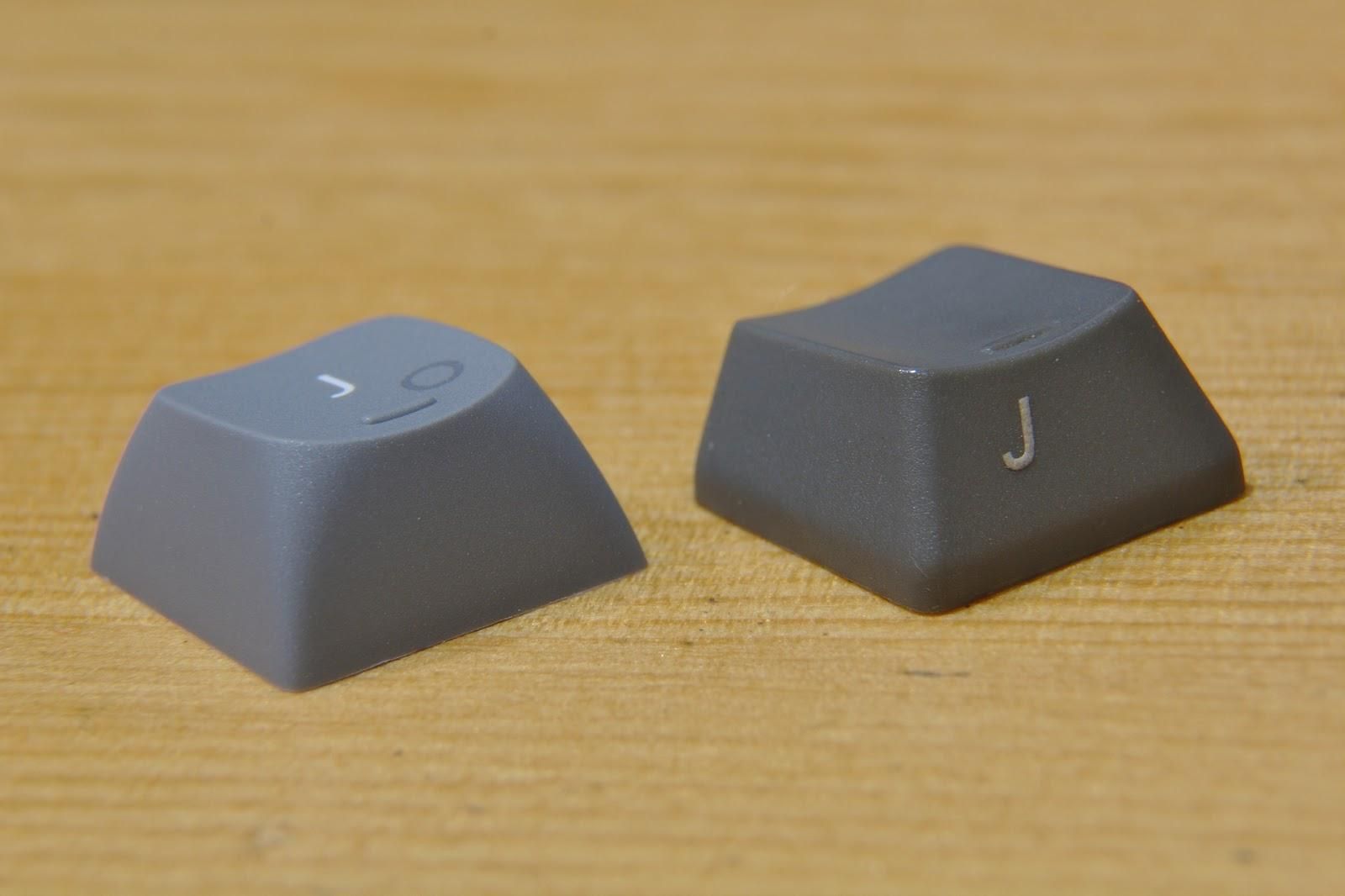

Слева — колпачок профиля OSA в Keychron Q3, справа — колпачок профиля OEM

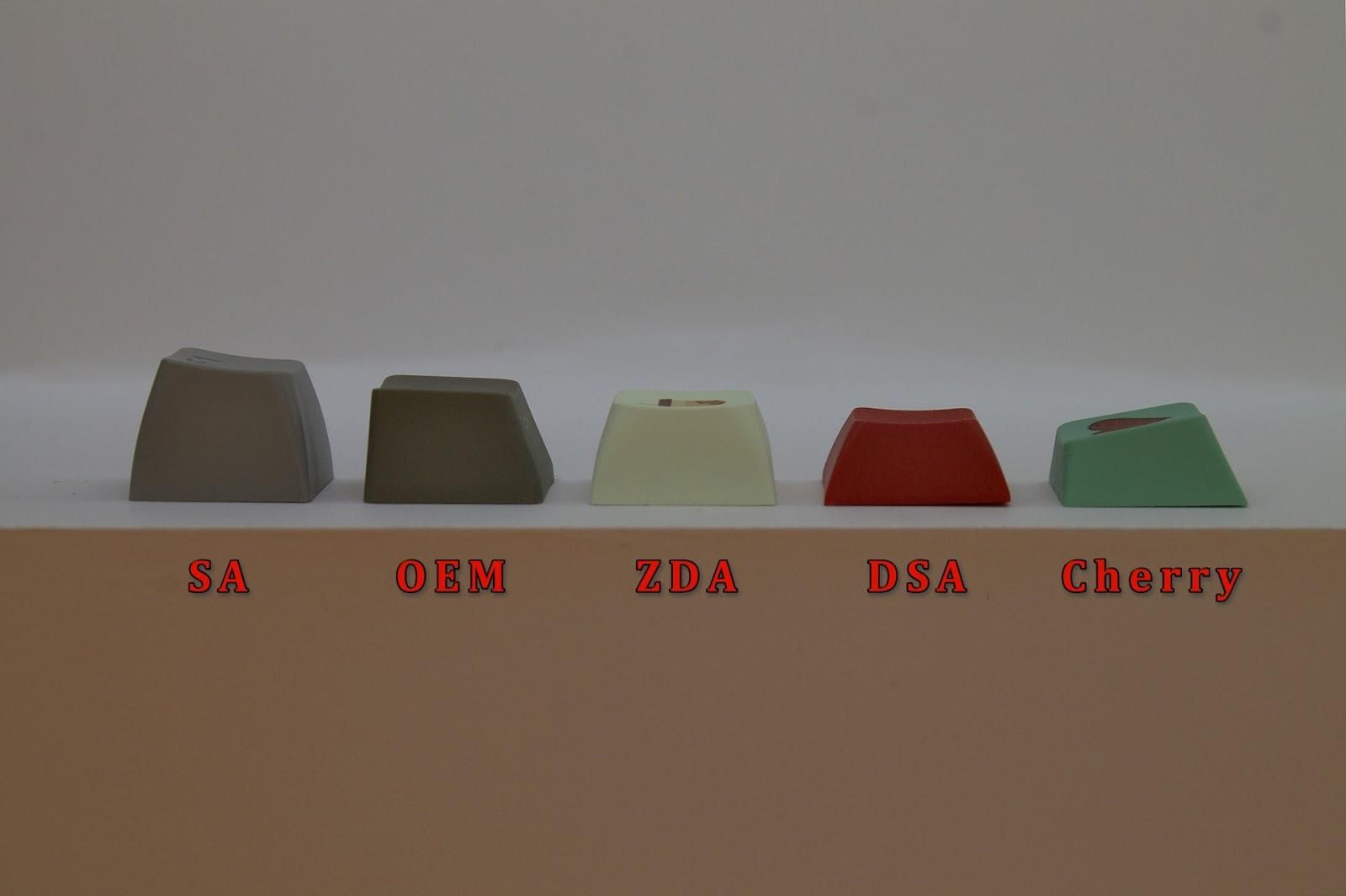

Разница между профилями колпачков

Другая особенность комплектных колпачков — технология их изготовления. В клавиатуре с пятизначным ценником используется не ABS-пластик, а куда более устойчивый к механическим воздействиям PBT. Кроме того, при изготовлении применяется технология двойного литья.

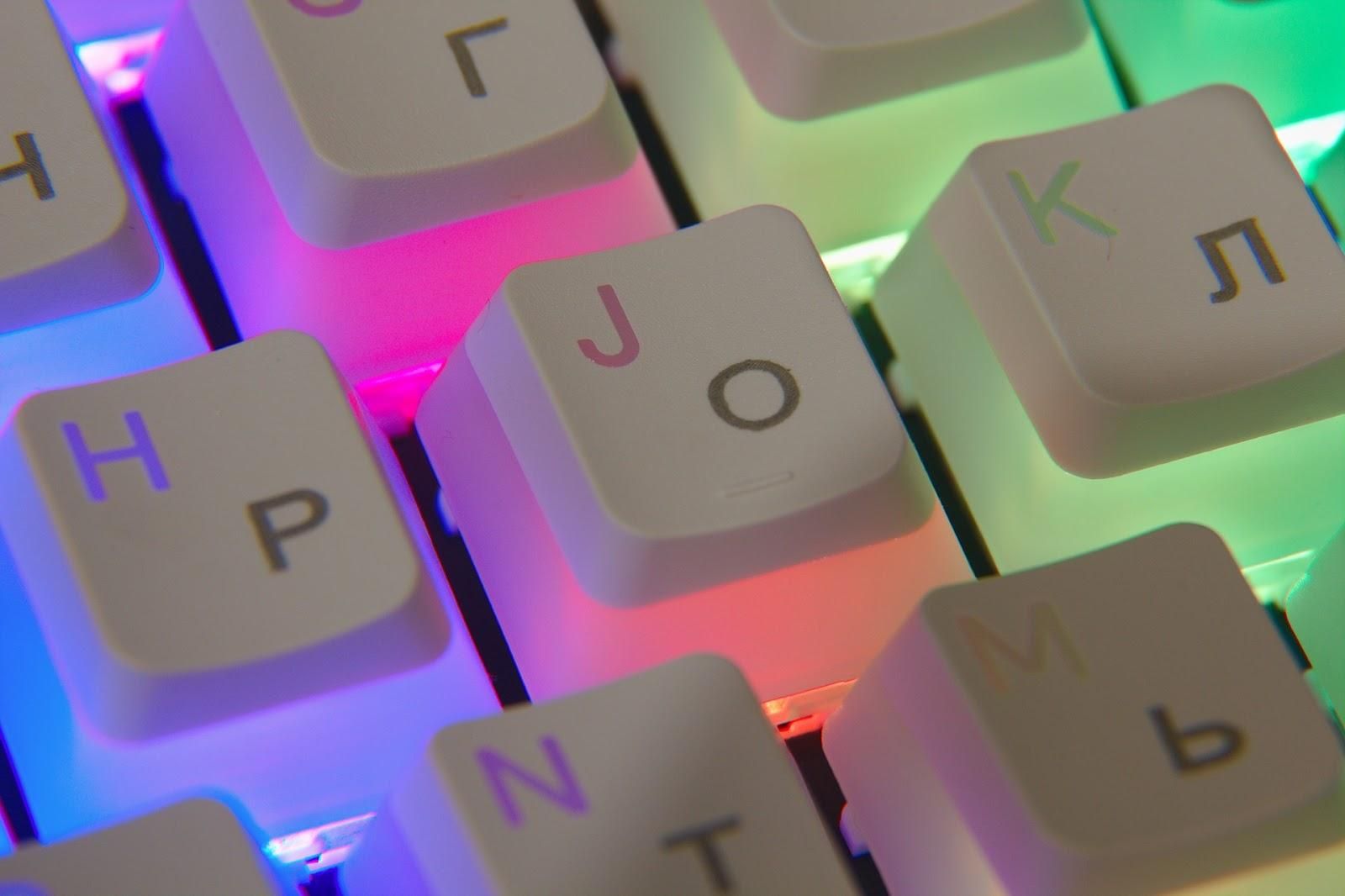

В Keychron Q3 второй слой пластика в колпачках белый, и он не пропускает свет. Кириллица нанесена лазерной гравировкой без заливки. По этой причине русские буквы выглядят менее контрастно и при недостаточном освещении слабо заметны. Эта особенность характерна только для клавиатур в сером корпусе, которые поставляются с серыми колпачками. На чёрных и синих версиях русский шрифт на колпачках читается также хорошо, как и латынь.

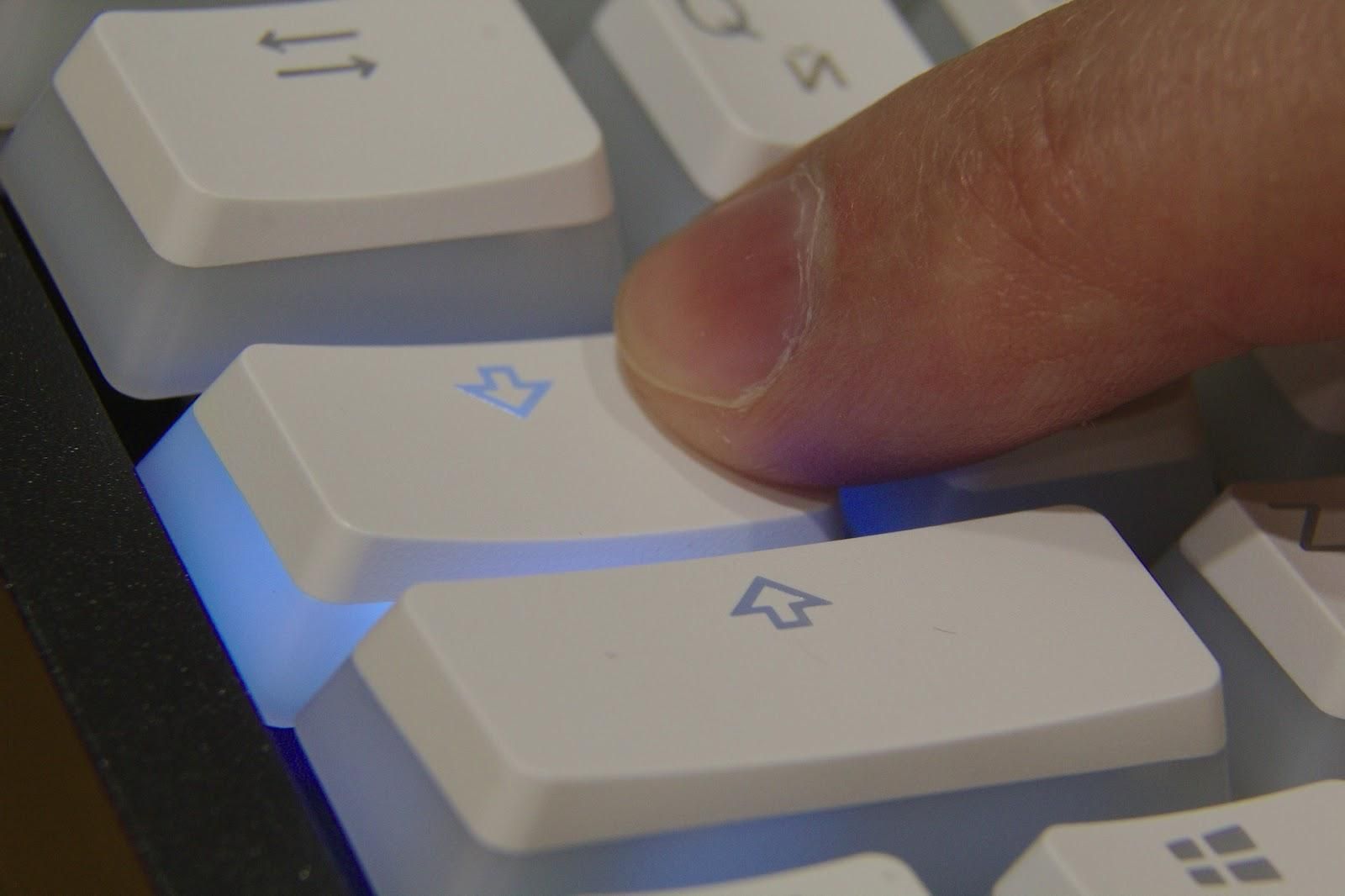

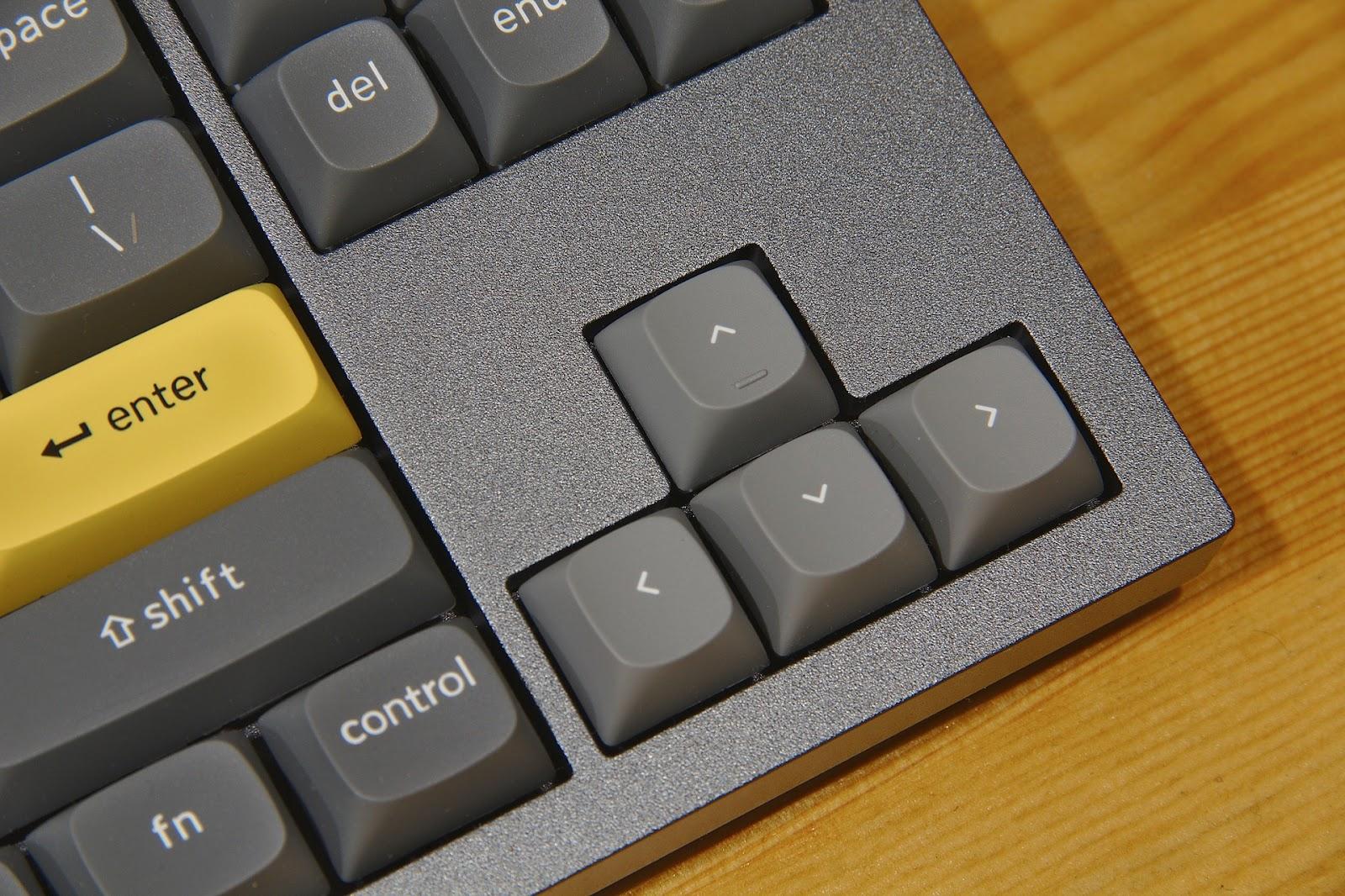

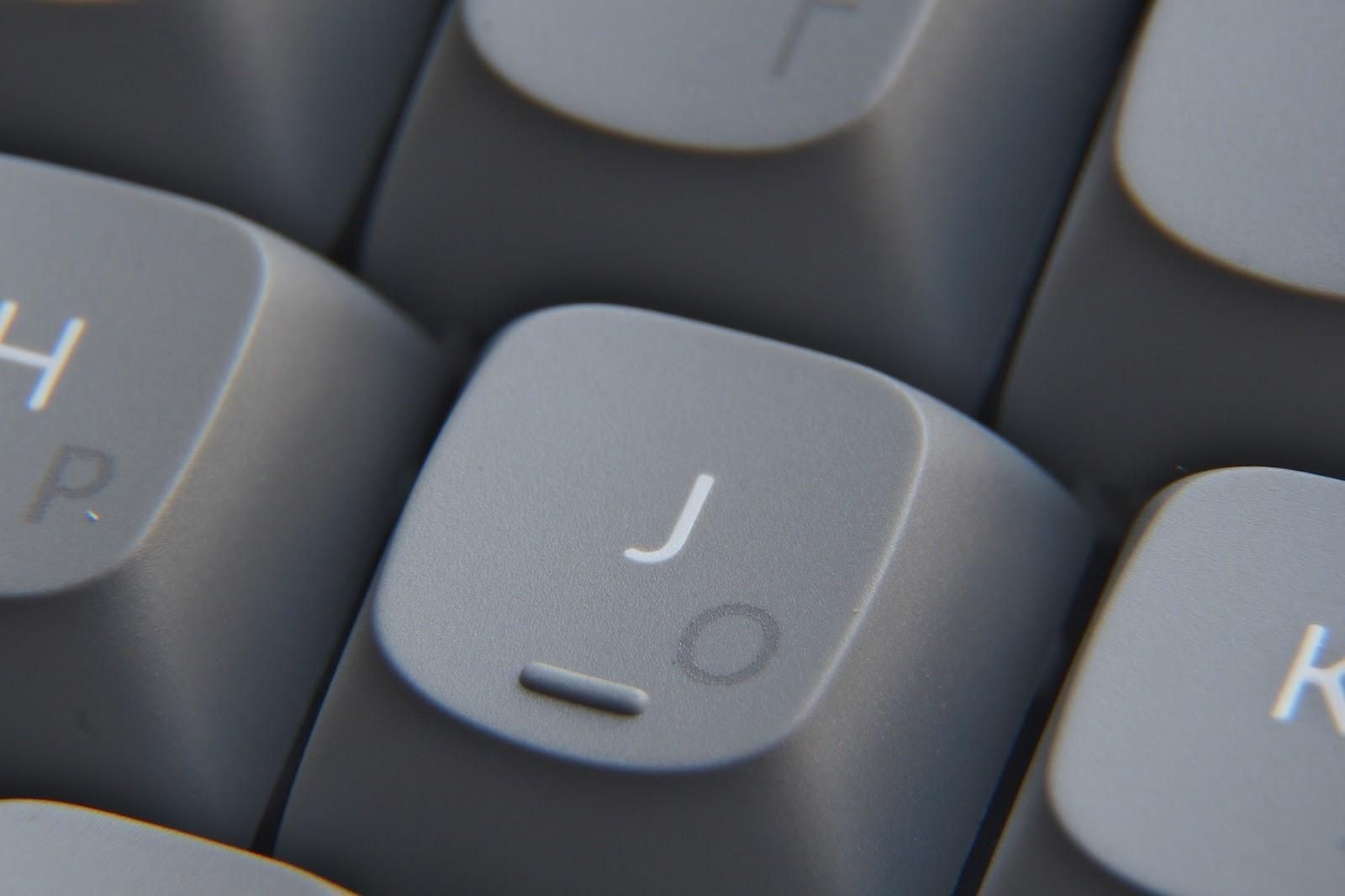

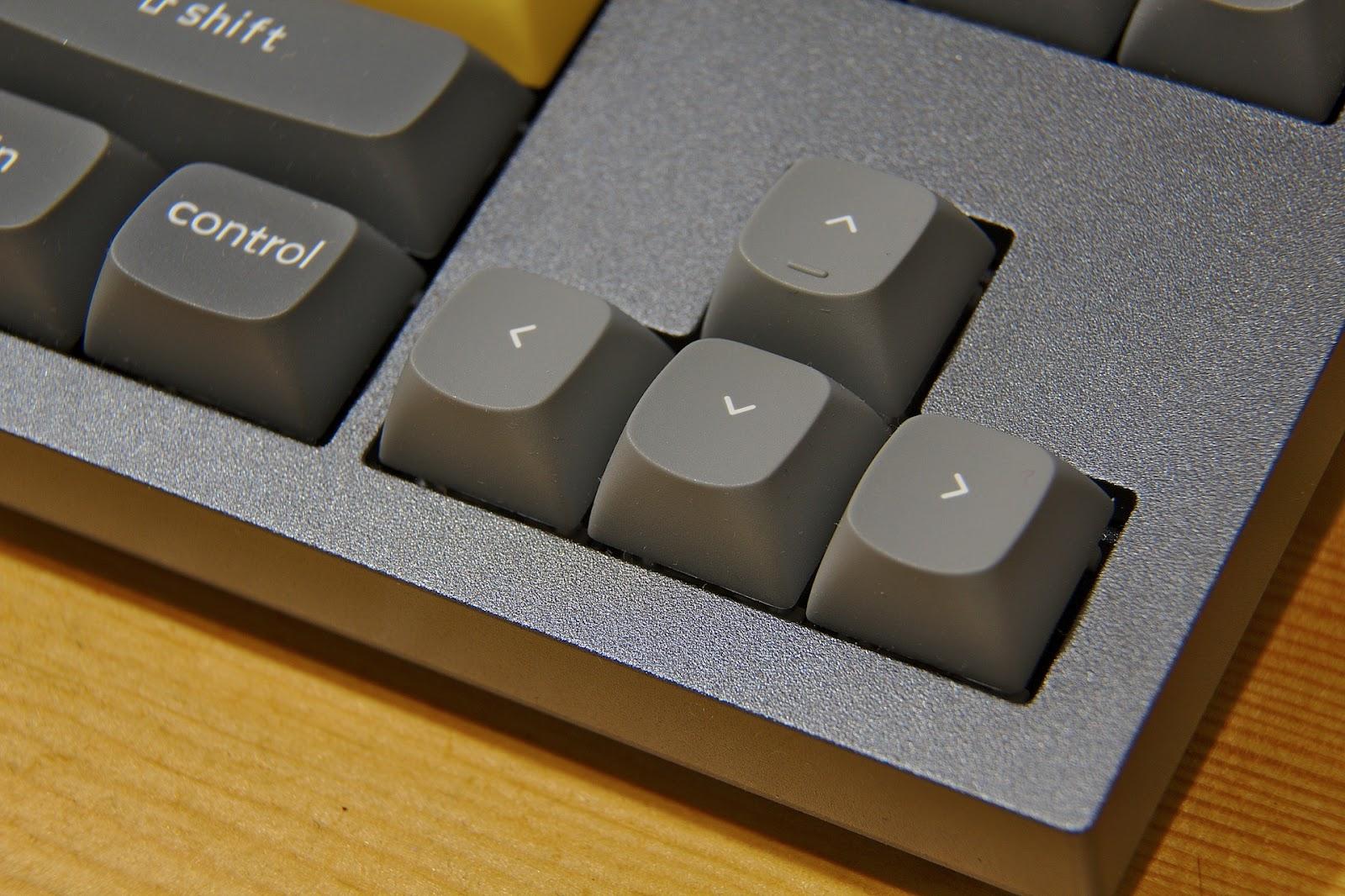

Насечки присутствуют не только на клавишах А и О, но и на стрелке «вверх». Объяснение простое — чтобы при сборке не перепутать клавиши со стрелками ↑ и ↓. В этом случае насечка на клавише ↑ оказывается очень кстати.

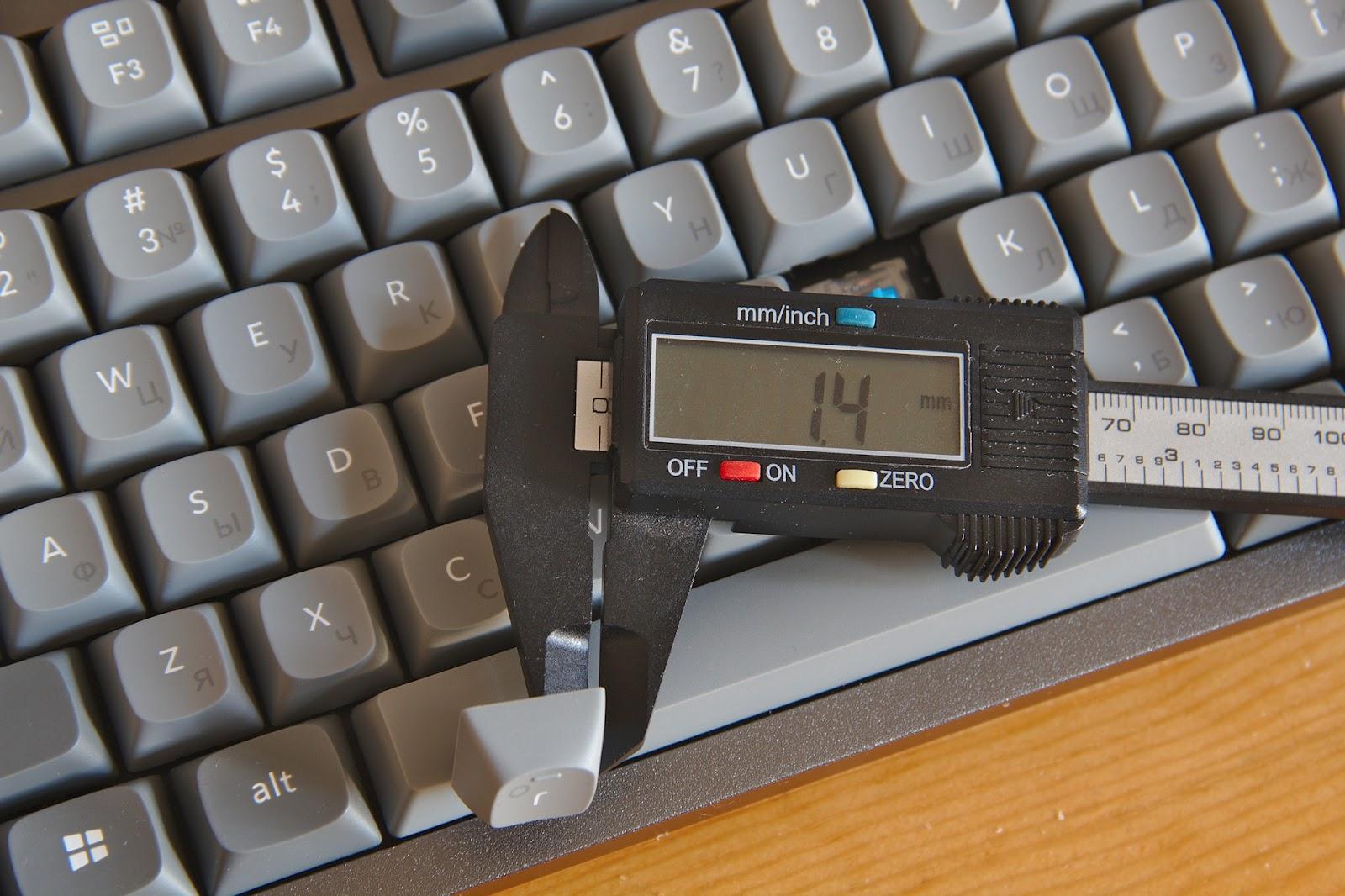

На толщине колпачков производитель не экономил. Толщина стенок составляет 1.4 мм. Толстые колпачки дают более глухой звук при нажатии до упора и уменьшают силу нажатия на кнопку. Для сравнения — на фотографии ниже справа колпачки из набора стоимостью 3000 ₽.

Подводя итог по колпачкам в клавиатурах Keychron серии Q, отмечу, что они качественные, толстые и имеют высоту стандартного профиля OEM. В то же время они не подойдут любителям подсветки и тем, кто печатает при слабом освещении не вслепую.

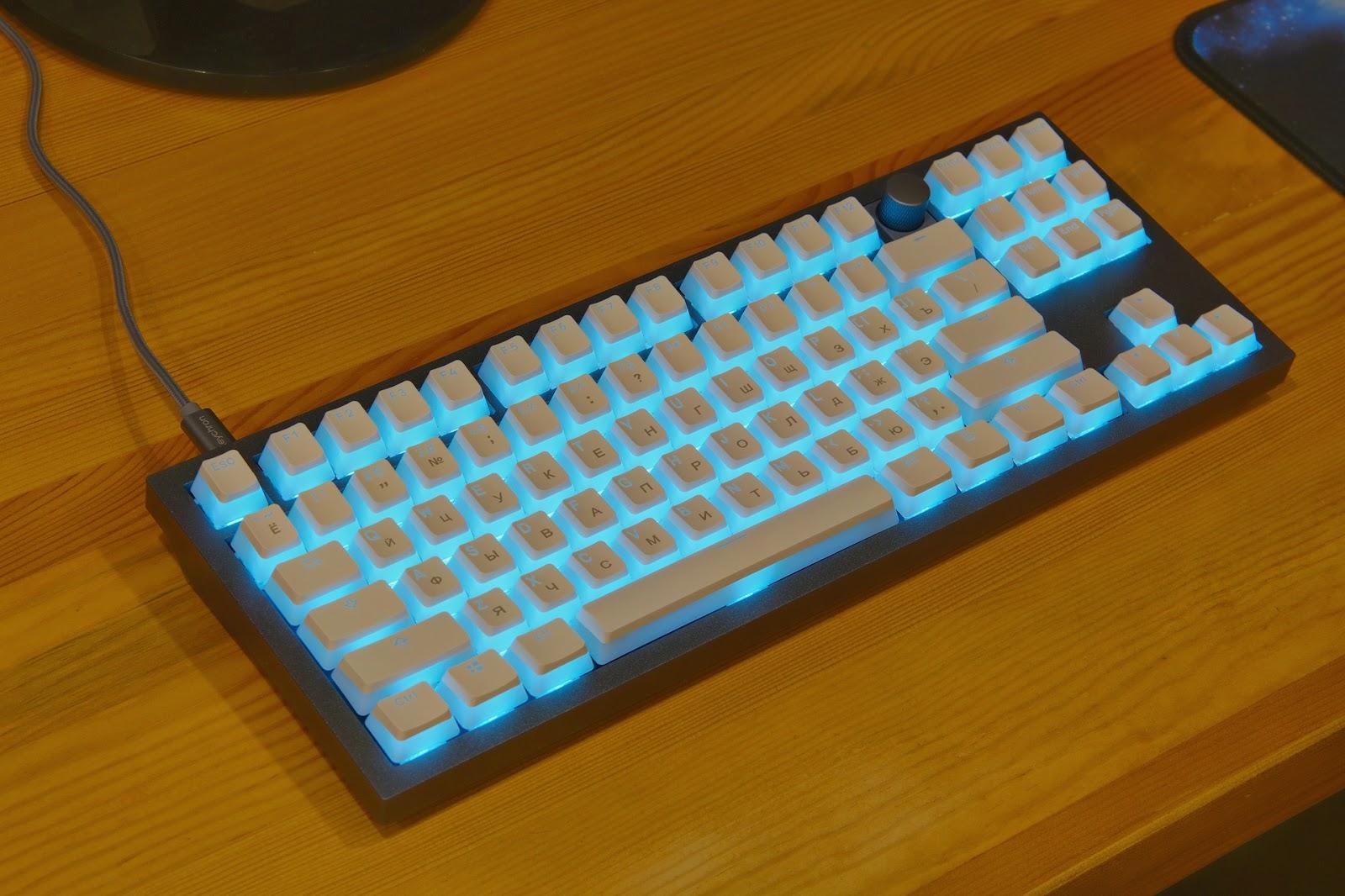

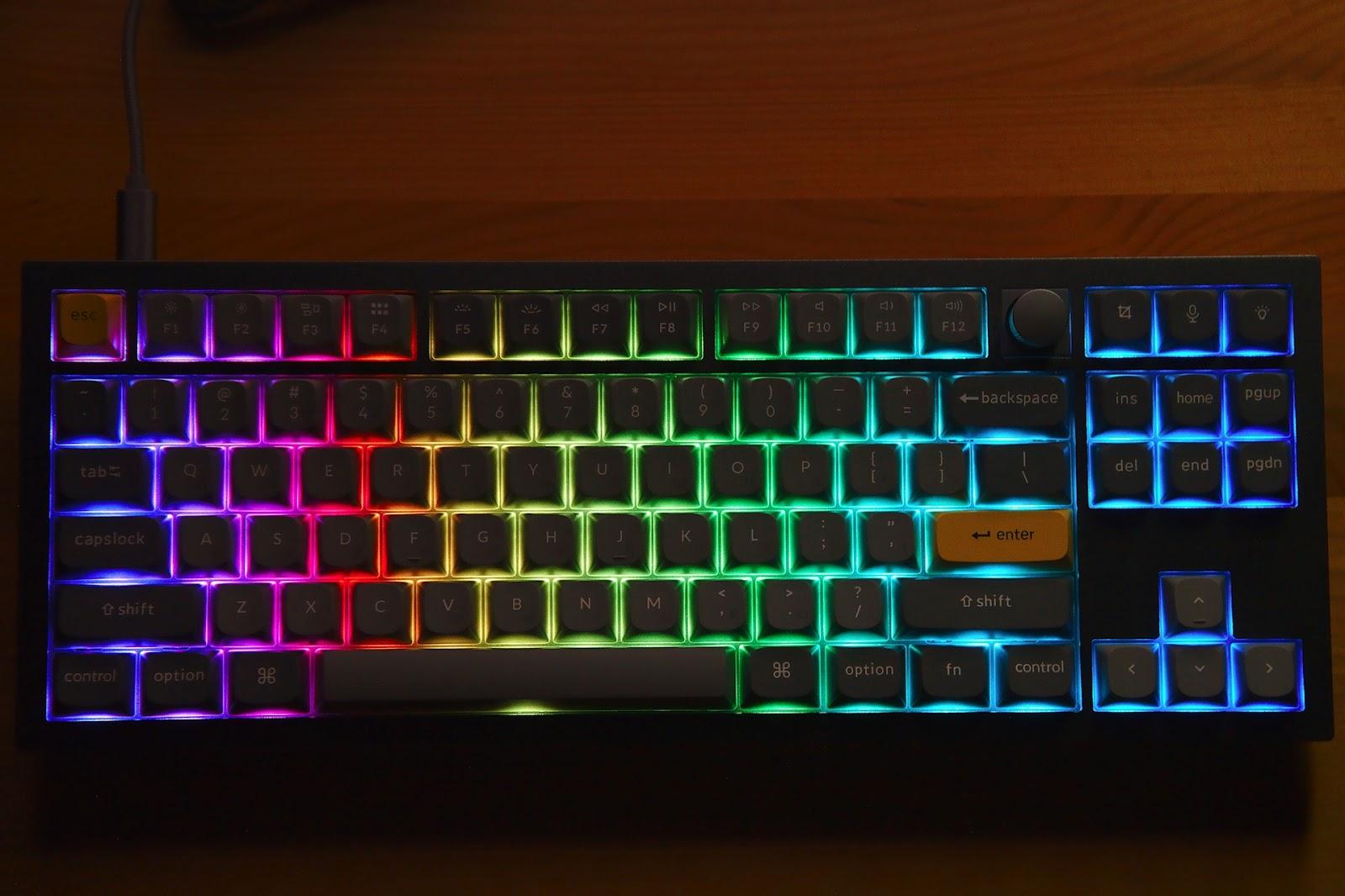

И раз уж речь зашла о подсветке, продемонстрирую, как она выглядит в разных условиях. Забегая вперёд — у подсветки достаточно богатые настройки, они порадуют и любителей динамики, и одноцветного свечения, в том числе белого. Но если подсветка вам действительно важна, колпачки придётся менять, поскольку увидеть всю красоту вы сможете только в полной темноте.

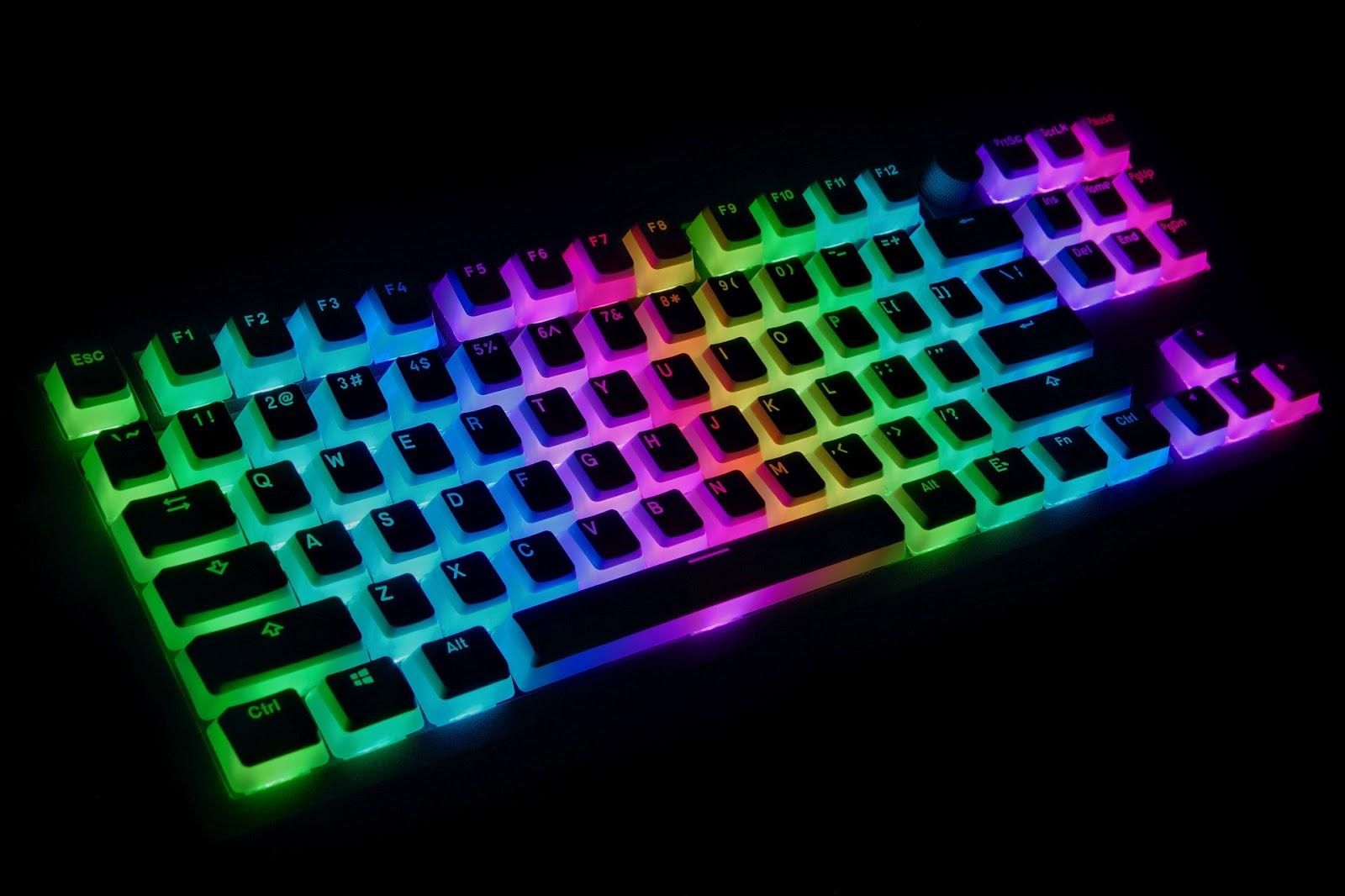

Если вместо комплектных колпачков использовать колпачки в стиле «пудинг»,  подсветка заиграет совершенно иными красками.

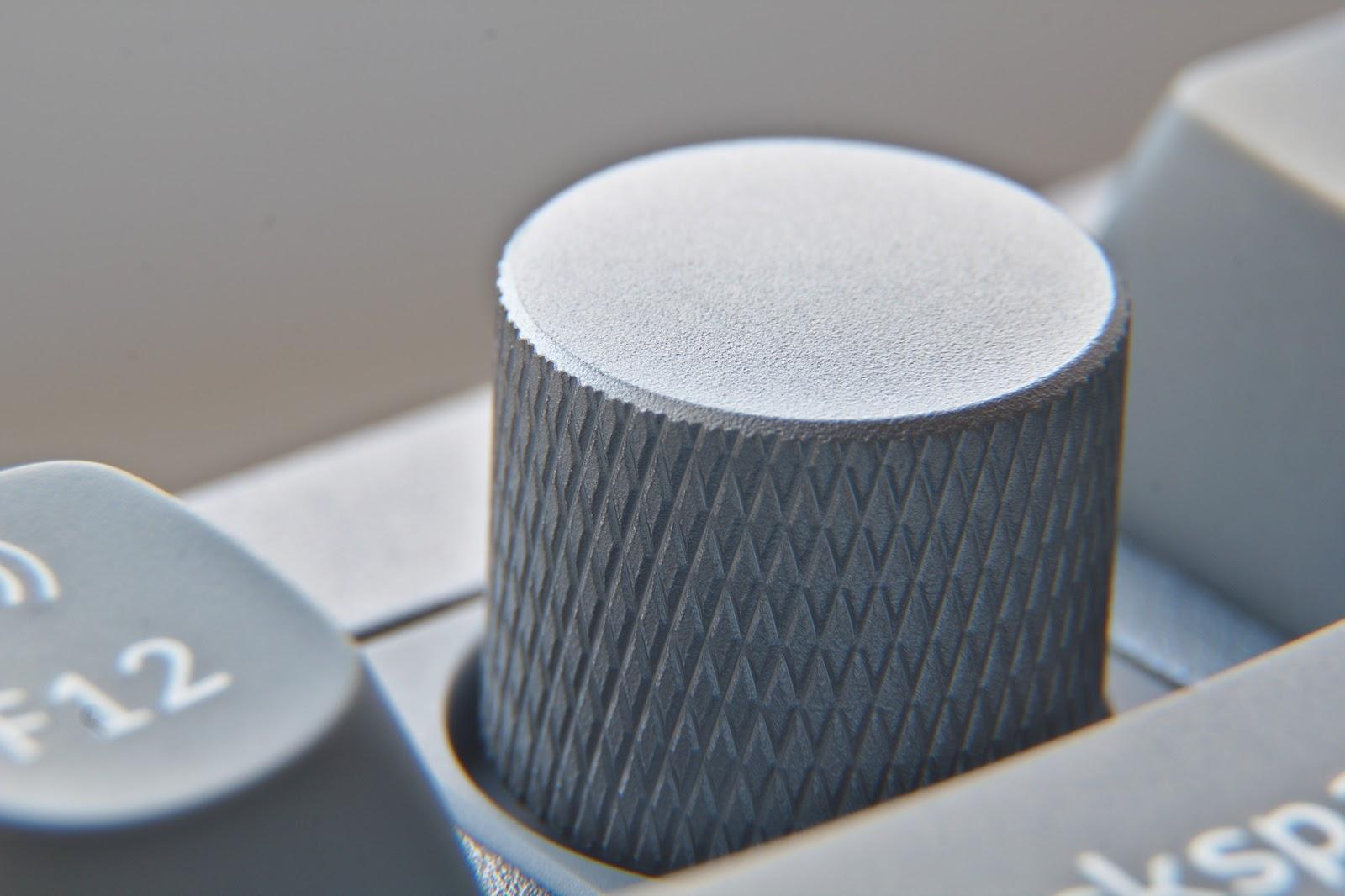

Ещё одна заметная особенность в экстерьере Keychron Q3 — энкодер. Его разместили между клавишами F12 и Print Screen в верхнем ряду. Ручка энкодера выполнена из анодированного алюминия в цвет корпуса, боковая грань — рифлёная.

Несмотря на небольшой размер и наличие клавиш с трёх сторон, вращать ручку удобно. Вращение дискретное — полный круг имеет около 20 делений, переключаются они с заметным тактильным откликом, но без щелчка. Кроме того, ручку можно нажать сверху — она работает как дополнительная кнопка. Усилие нажатия существенное, больше 500 граммов, поэтому случайные нажатия исключены.

По умолчанию вращение ручки настроено на регулировку громкости, а нажатие — на отключение/включение звука.

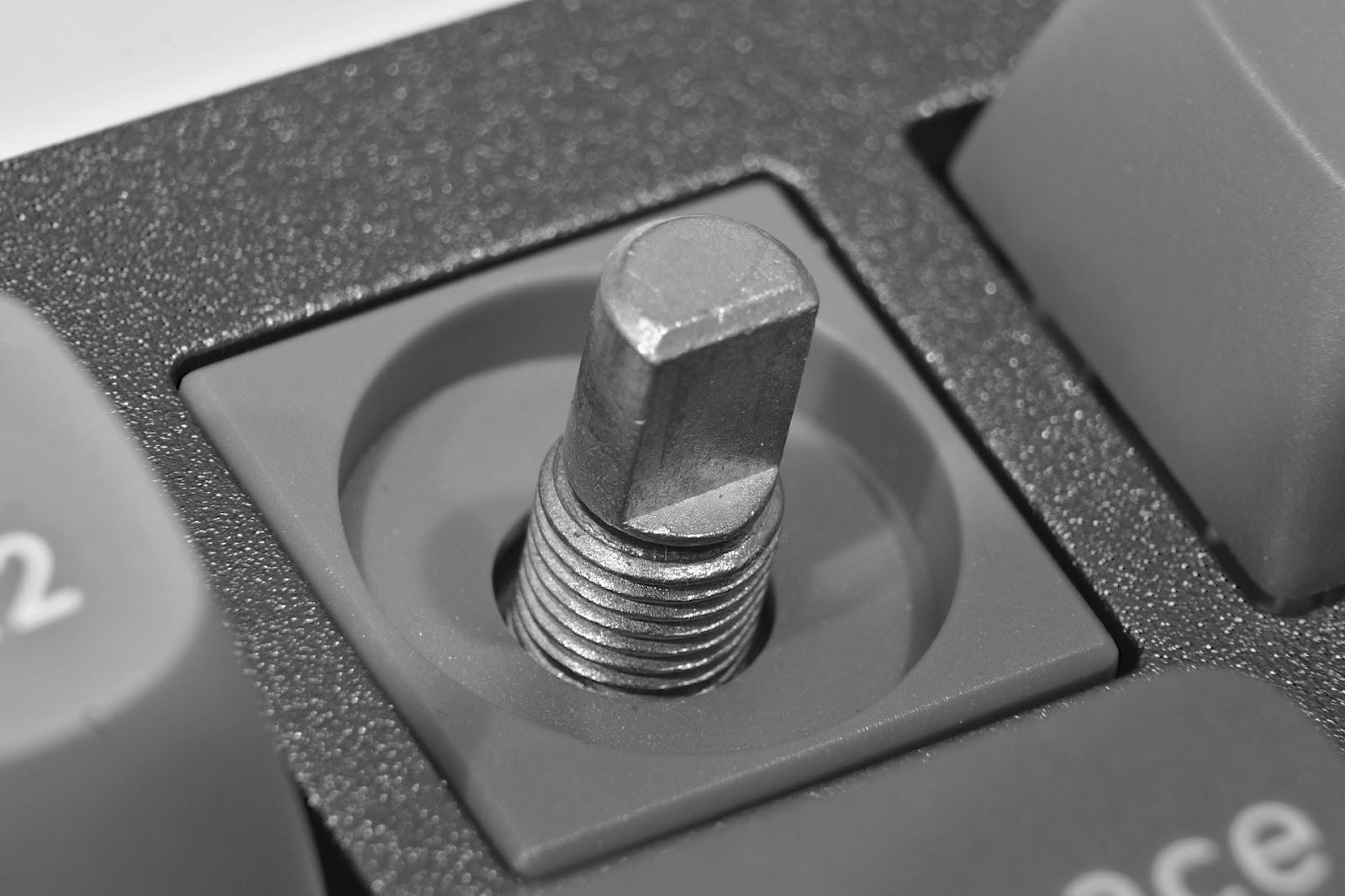

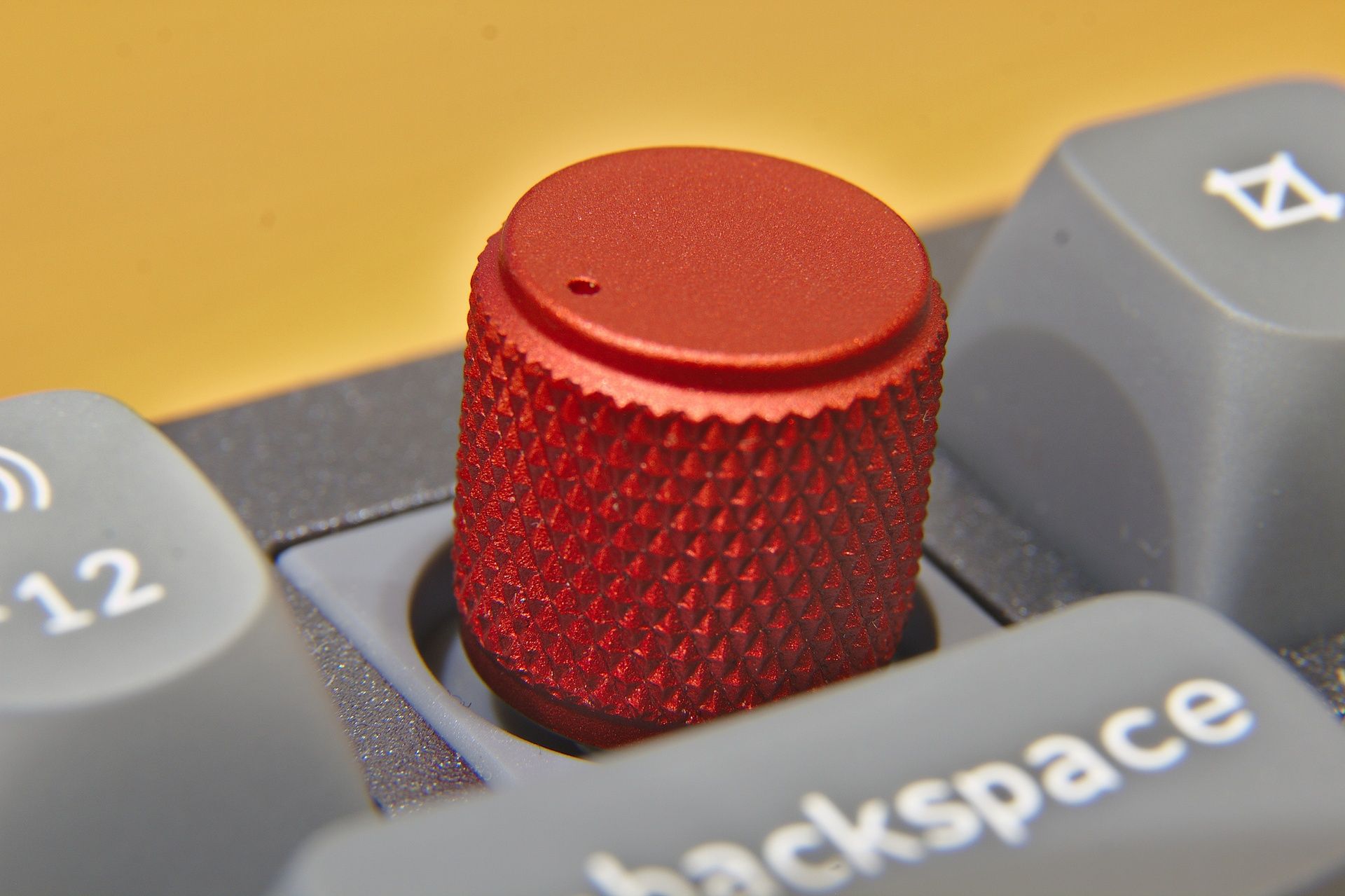

Как и колпачки, ручку энкодера в клавиатуре можно заменить. Для замены подходят ручки типа D (другое название — Half Axle) с посадочным диаметром 6 мм и внешним диаметром не более 16 мм.

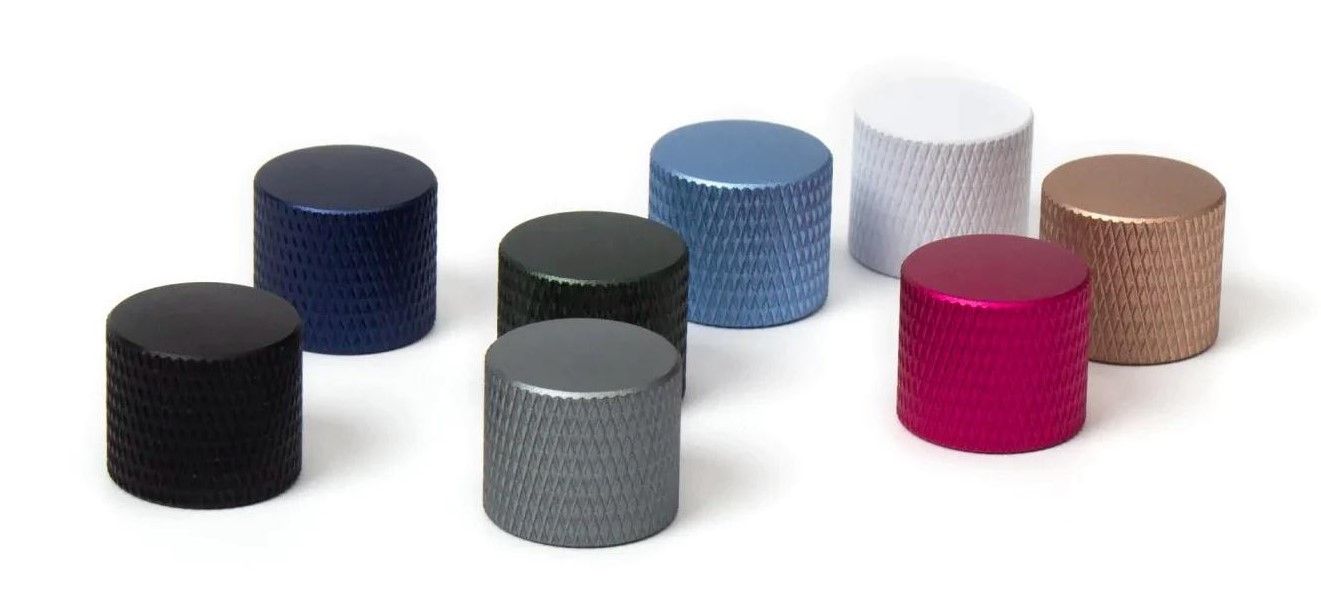

Для своих клавиатур Keychron предлагает ручки энкодера нескольких цветов, но обнаружить их в продаже в России на момент написания обзора мне не удалось.

Фото с официального сайта Keychron

Впрочем, подходящие ручки можно найти в музыкальных магазинах или в местах продажи радиодеталей.



Функциональные особенности

Выбор операционной системы

По умолчанию клавиатура Keychron Q3 поставляется настроенной на работу с Mac OS. Если планируете использовать её с другими операционными системами, перед подключением выполните пару простых действий:

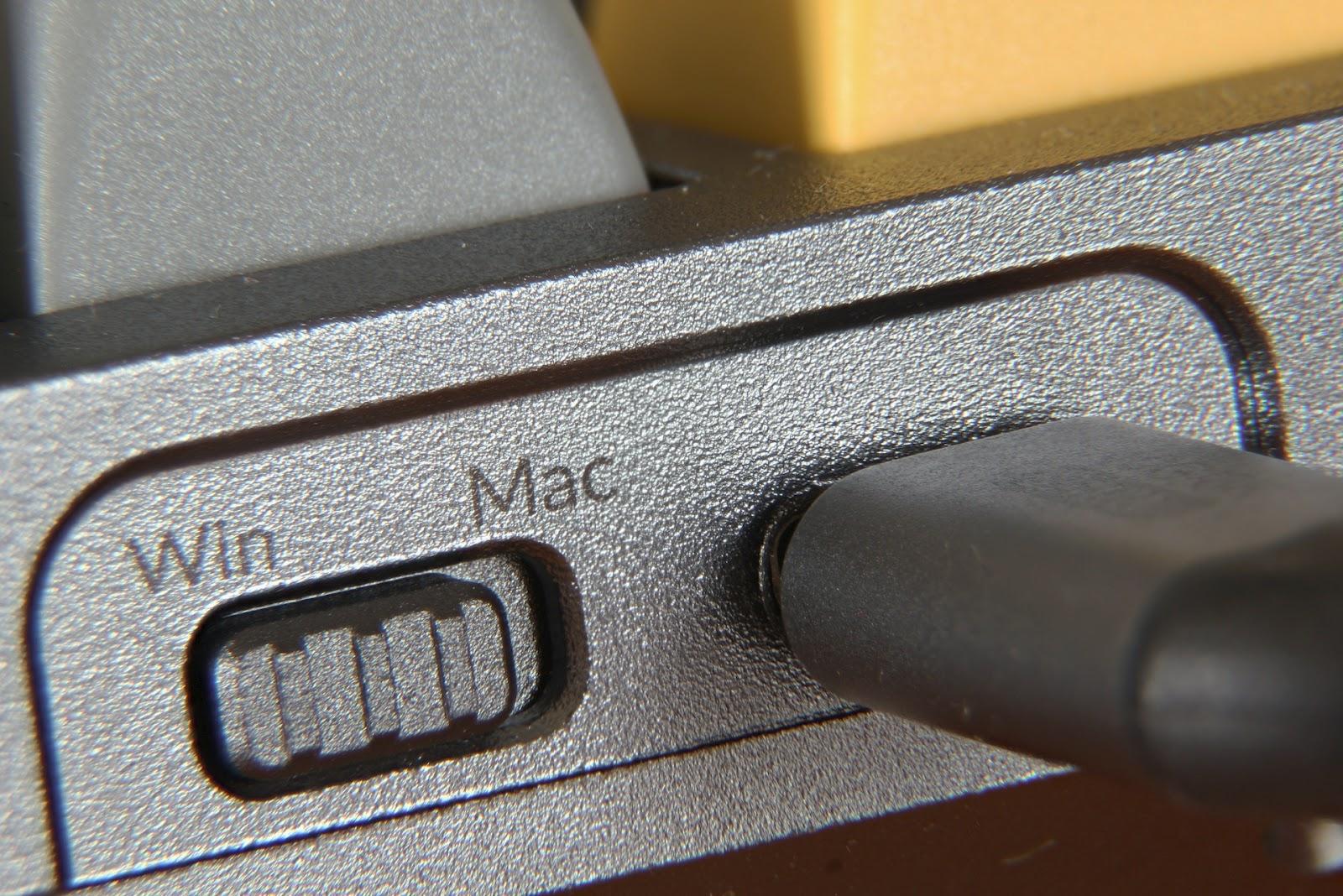

1. На передней грани клавиатуры, напротив кнопки F1 сдвиньте переключатель в положение Win.
2. Замените четыре колпачка в нижнем ряду клавиатуры.

В современных ОС Windows клавиатура работает без дополнительных драйверов. В диспетчере устройств она видна как несколько устройств, это необходимо для работы функции N-Key Rollover — регистрации одновременного нажатия неограниченного количества клавиш. В Keychron Q3 эта функция опциональна, по умолчанию регистрируется не более шести одновременных нажатий:

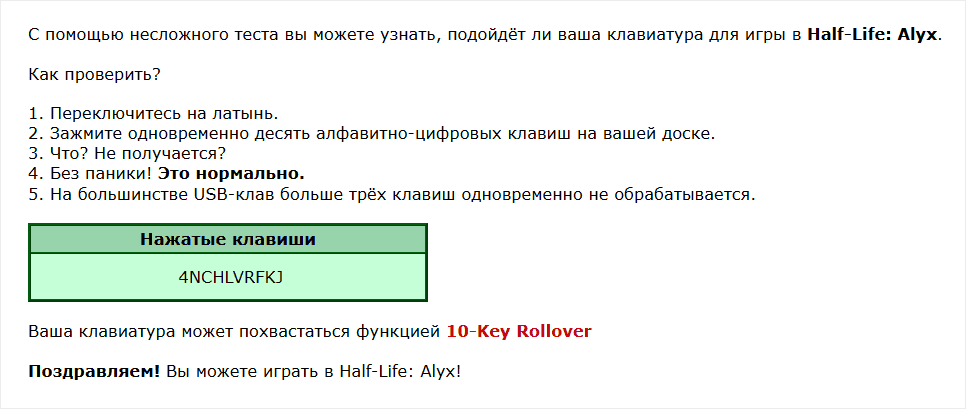

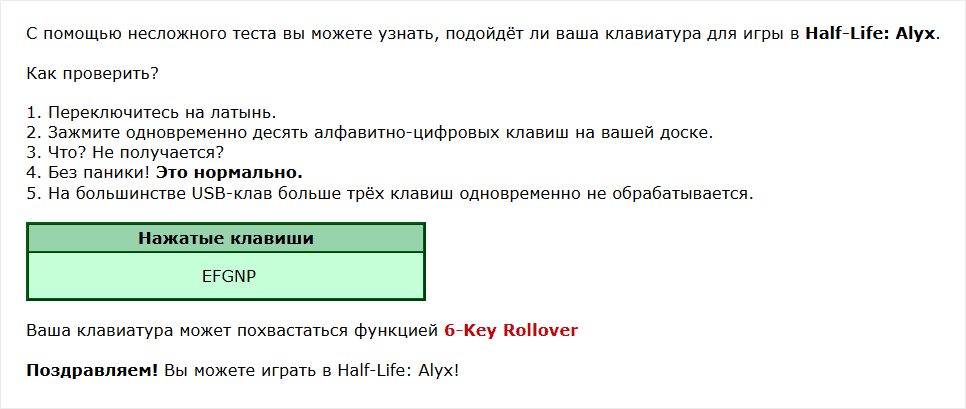

Режим N-Key Rollover активируется нажатием Fn+N. Состояние настройки сохраняется в памяти клавиатуры и применяется после перезагрузки и переподключения автоматически.

Подсветка

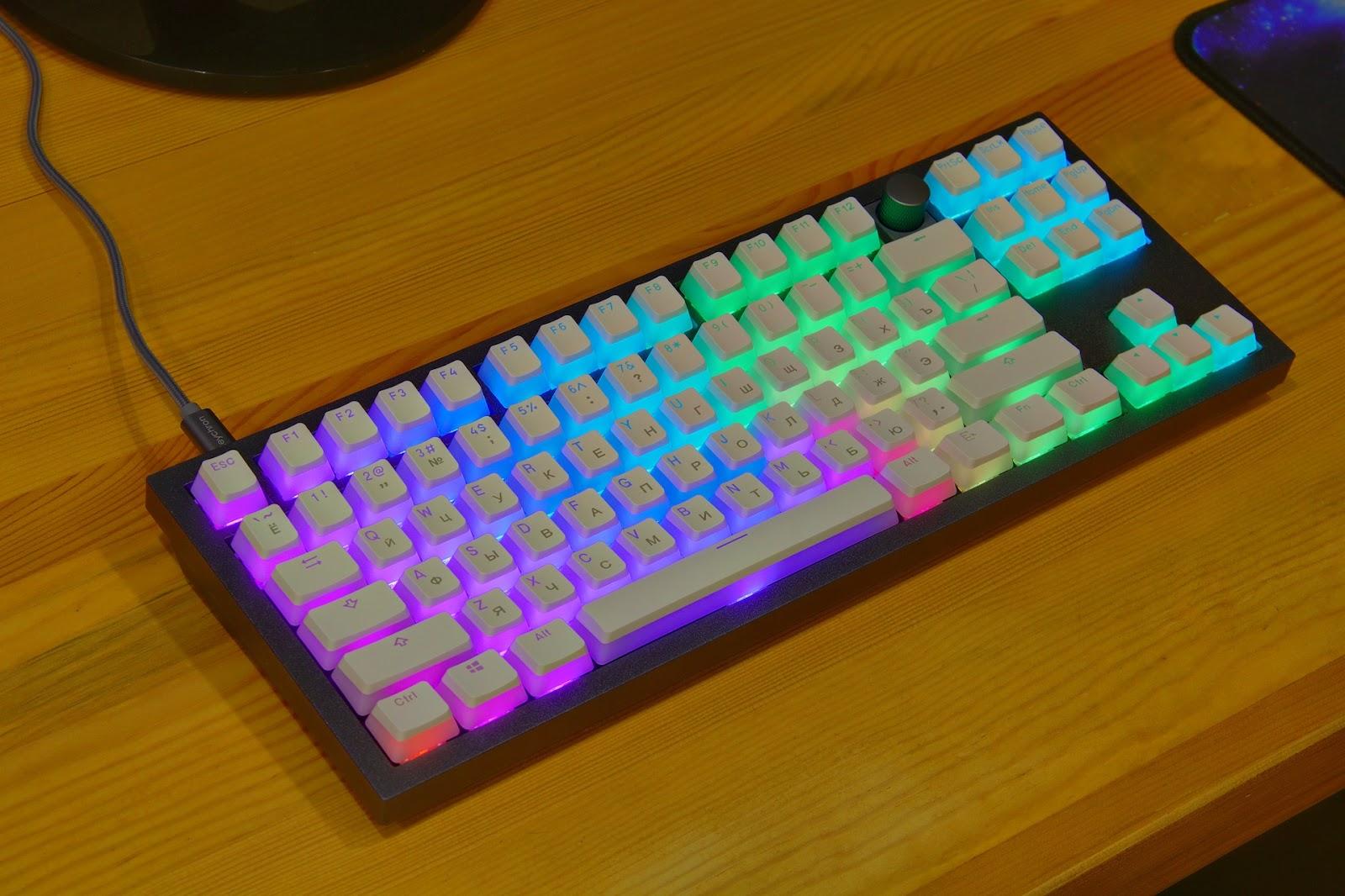

При первом включении клавиатура включает динамическую подсветку. Настроить её возможно многочисленными комбинациями клавиш и ПО, о котором я расскажу чуть позже.

Отключается подсветка в любой момент комбинацией Fn+Tab. Отключенное состояние сохраняется в памяти клавиатуры.

Подсветка имеет целых 16 уровней яркости. С комплектными колпачками при дневном освещении свет от диодов виден с шестого уровня яркости. Отмечу, что подсветка клавиатуры по полной использует мощность порта USB — на последнем уровне яркости потребление клавиатуры составляет ровно 2.5 Вт (5 В и 0.5 А), это верхний предел для стандарта USB 2.0. Без подсветки клавиатура потребляет 0.1 Вт.

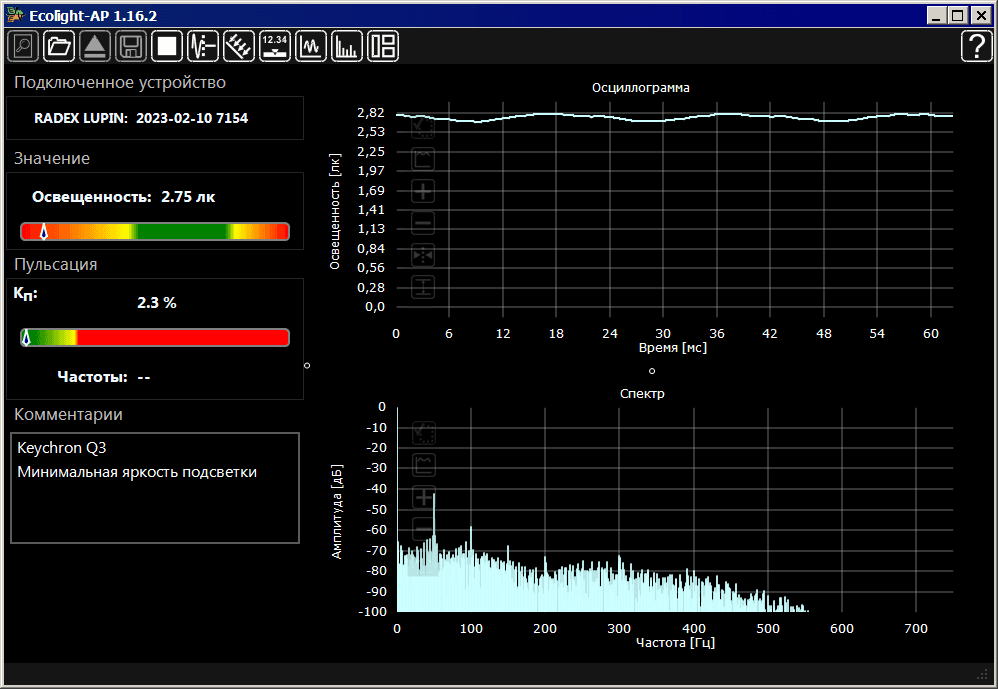

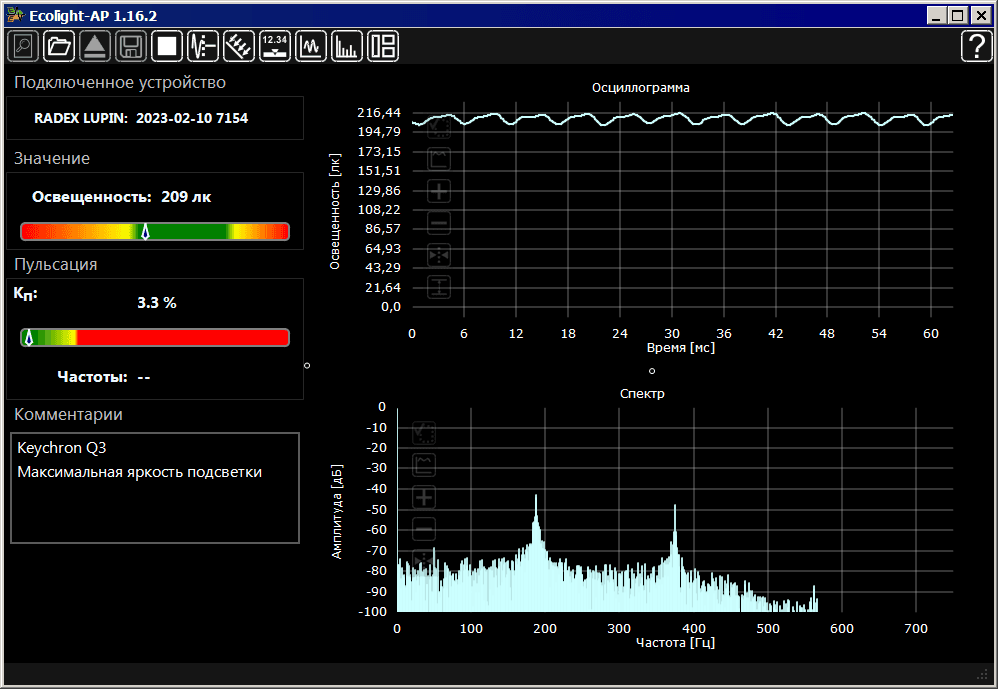

Безопасность подсветки я оценивал с помощью люксметра Radex Lupin. Прибор позволяет фиксировать пульсации источников света на частоте до 6 кГц. Проверка показала, что на всех уровнях яркости подсветки мерцание отсутствует. Широтно-импульсная модуляция (ШИМ) если и используется, то на частотах, не оказывающих негативного влияния на здоровье. Подсветку в Keychron Q3 можно считать безопасной.



Прошивка: инструменты для настройки

В клавиатурах Keychron серии Q, в том числе и в Q3, используется прошивка с открытым исходным кодом на базе ПО QMK.

Если вы владеете языком программирования C, то запросто сможете реализовать нужные вам функции в прошивке, скомпилировать её и залить в клавиатуру. Например, задать желаемый цвет и яркость подсветки по умолчанию, и при сбросе настроек клавиатуры вам не придётся заново настраивать подсветку.

Для не-программистов имеется инструмент QMK Configurator, он позволяет создать прошивку в браузере. Либо можно воспользоваться графической оболочкой VIA, она также реализует все возможности клавиатур с прошивкой QMK. Программное обеспечение VIA доступно для Windows, Mac и Linux.

А если вам не хочется разбираться в премудростях настроек, в интернете полно готовых прошивок на любой вкус, например, в ветке обсуждения Keychron на Reddit.

В плане программной поддержки клавиатуры Keychron серии Q значительно превосходят клавиатуры среднего ценового сегмента, имеющие в лучшем случае проприетарное программное обеспечение для Windows. Если у вас на машине установлена FreeBSD или ещё более редкая ОС, вам также доступны все настройки клавиатуры — воспользуйтесь сайтом usevia.app (потребуется браузер на базе Chromium).

Все настройки, которые вы изменяете в VIA, сохраняются в собственной памяти клавиатуры Keychron Q3. Как только вы применили изменения в VIA, клавиатура будет работать с ними на любом ПК с любой ОС сразу после подключения.

Пример настройки Keychron Q3 в VIA

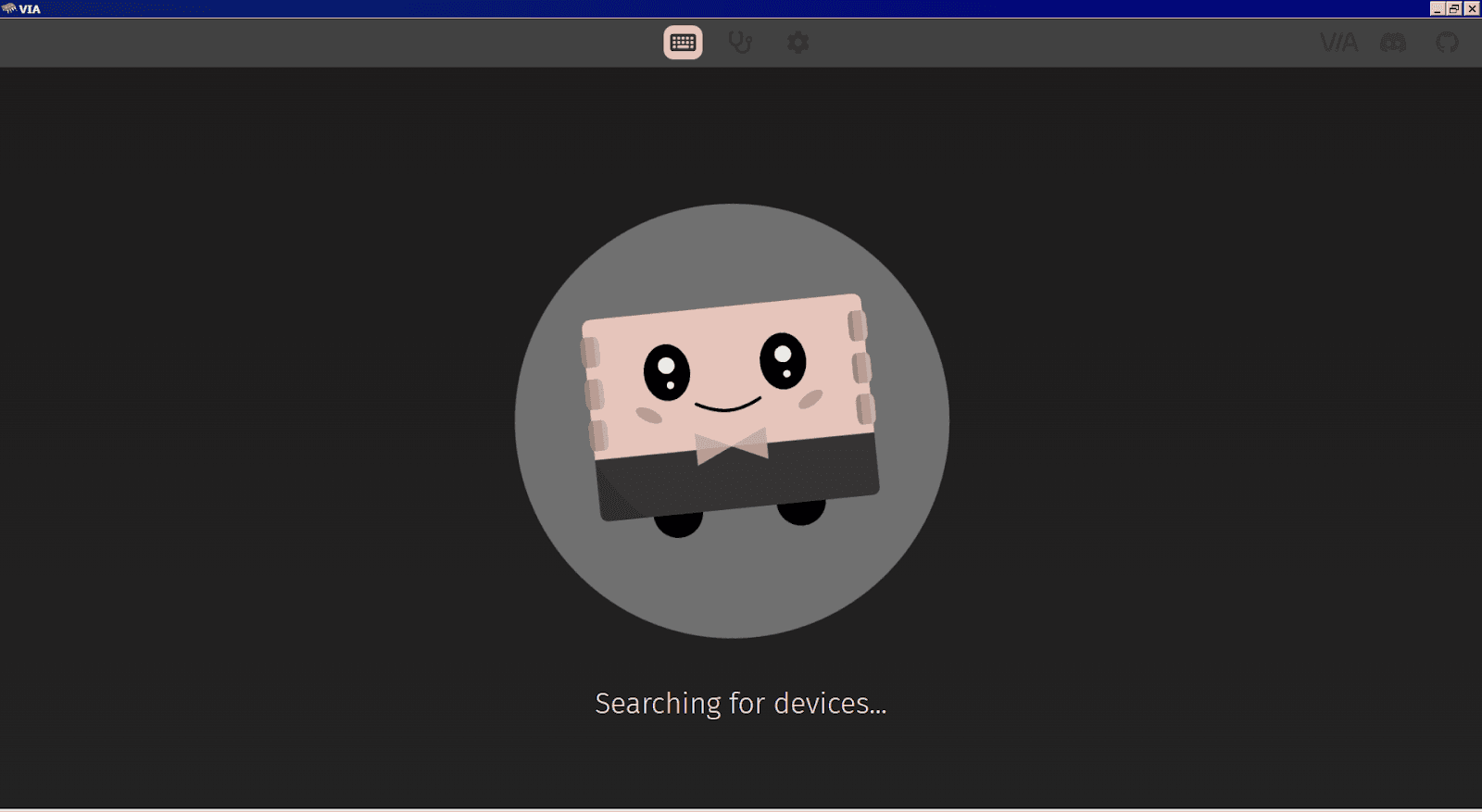

Для оценки интерфейса и возможностей VIA я использовал версию для Windows.

VIA сразу определила модель клавиатуры (KEYCHRON Q3) и показала правильную раскладку (ANSI KNOB). Ещё она указала, что у клавиатуры имеется четыре слоя (слева сверху), каждый из которых можно запрограммировать. Слой 0 активируется установкой переключателя ОС на клавиатуре в положение Mac, а в положении Win используется слой 2. Клавиша Fn активирует соответственно первый или третий слой.

Доступ ко всем слоям возможен и без изменения положения переключателя (ниже я покажу как это сделать). Если вы уверены, что всегда будете пользоваться только одной операционной системой (Windows, MacOS, Linux), то к вашим услугам более 250 клавиш. Их возможно запрограммировать на любое действие. Если же требуется работать и в Mac, и в других ОС на одной клавиатуре, то слои лучше не переназначать.

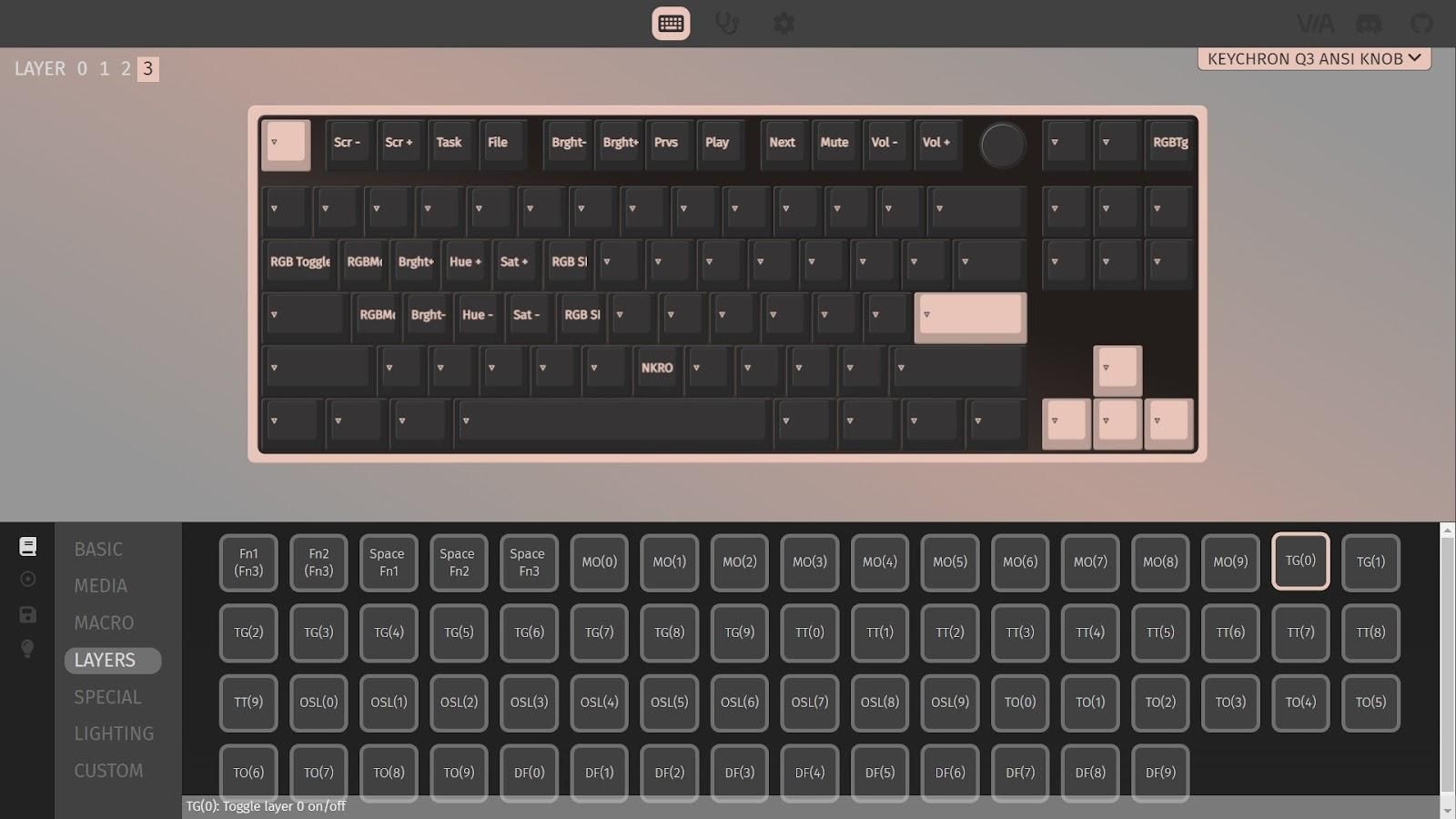

В качестве примера я перепрограммировал энкодер на третьем слое (переключатель ОС — Win, клавиша Fn — нажата). На вращение по часовой стрелке я назначил кнопку «+», против часовой стрелки — кнопку «-», а на нажатие — комбинацию Ctrl+H. В графических приложениях такая настройка позволяет увеличить/уменьшить изображение вращением ручки, а при нажатии вернуть масштаб 100%.

Поскольку мне нужна комбинация клавиш, а не отдельная клавиша, сначала нужно зайти в раздел с макросами и записать нужную комбинацию. Сделать это можно двумя способами: нажатием последовательности кнопок на клавиатуре или редактированием кода.

Запись макроса последовательным нажатием кнопок

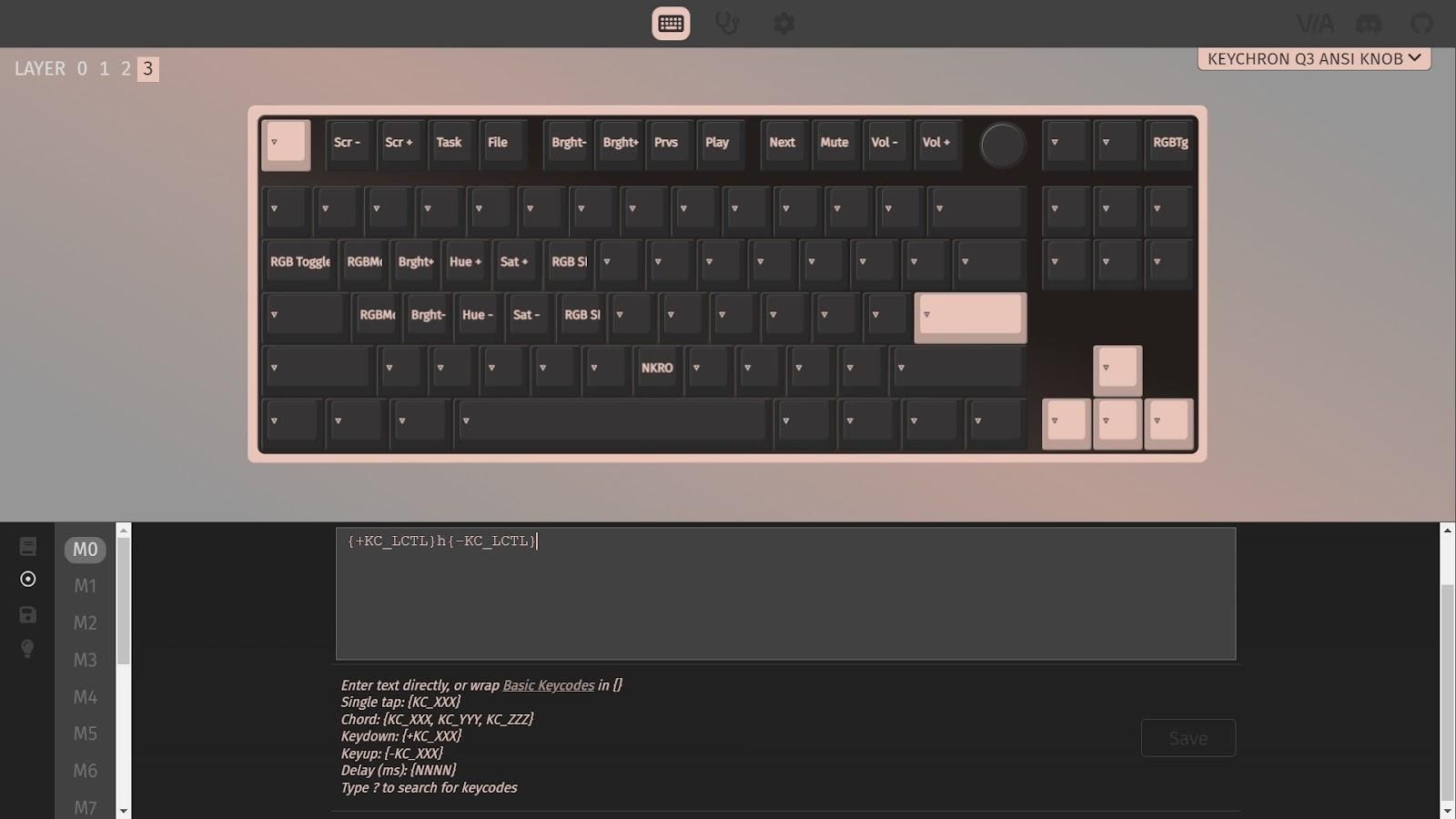

Запись макроса с помощью редактирования кода

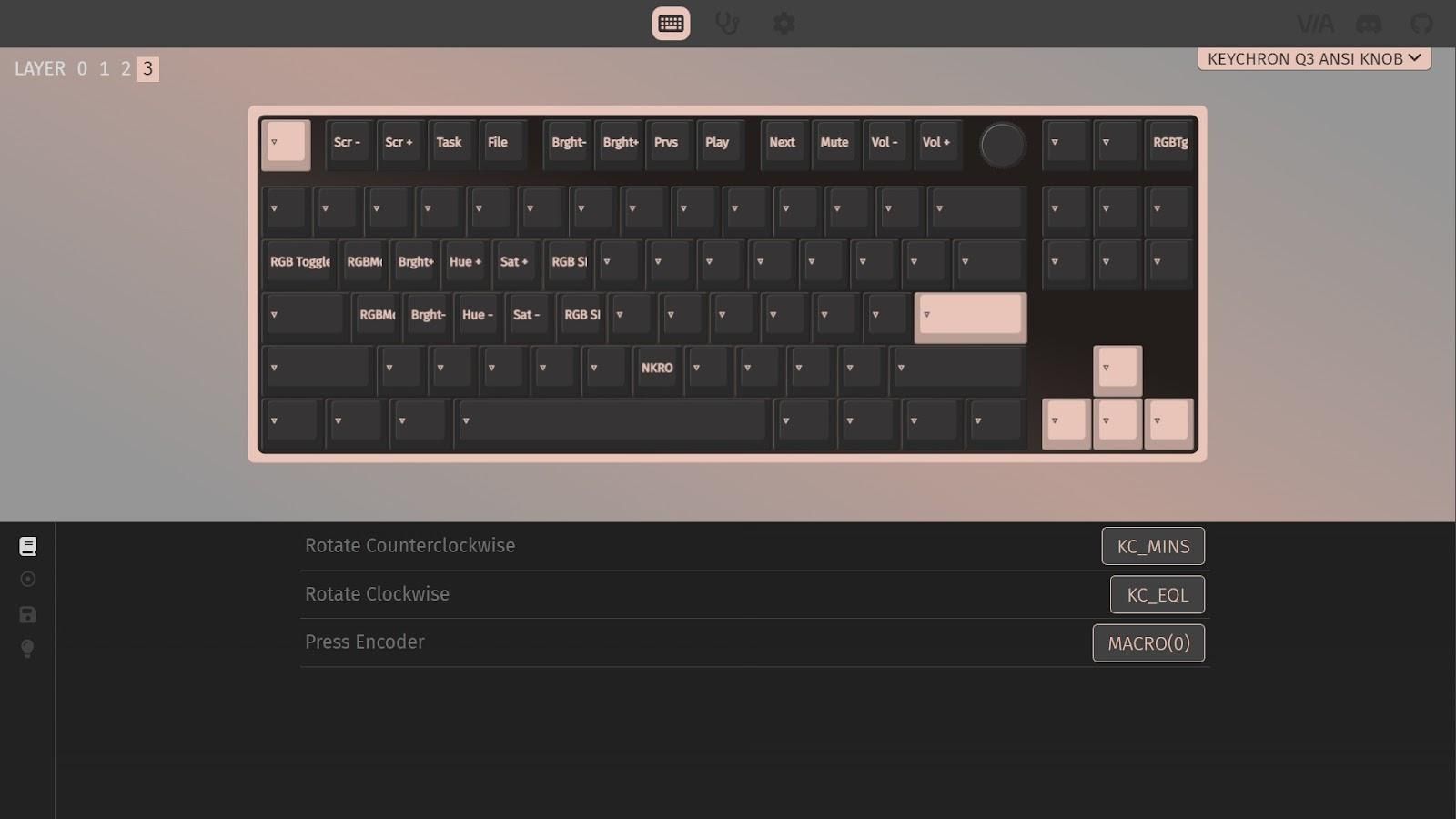

После записи макроса нужно переключиться сверху слева на третий слой и нажать на энкодер на изображении клавиатуры. В заключении выбрать кнопки «-» и «+» для вращения энкодера и записанный макрос для его нажатия. Для наглядности я записал видео всего процесса.

Видео: настройка энкодера в Keychron Q3



На схеме выше видно, что на третьем слое (в сочетании с Fn) запрограммированы только Fn + верхний ряд и ещё несколько алфавитно-цифровых клавиш. На свободные клавиши можно назначить любые полезные действия, например, клавиши цифрового блока.

Пример назначения клавиш цифрового блока на основной цифровой ряд в сочетании с Fn

Если все свободные клавиши на дополнительном слое использованы, и вам их не хватило, переназначьте клавишу Win на втором слое. Так вы сможете задействовать  нулевой и первый слой — получите ещё около 170 клавиш. В итоге вам будут доступны более 250.

Пример переназначения клавиши Win:
1 — выбираем функцию для работы со слоями,
2 — выбираем клавишу Win на втором слое,
3 — назначаем переключение на нулевой слой

Если же клавиша Win вам всё-таки нужна для использования по прямому назначению,  воспользуйтесь многочисленными функциями прошивки для работы со слоями — LAYERS.

Возможности клавиатуры Q3 по настройке я бы назвал почти неограниченными. Но если и их вам не хватит, модификация прошивки поможет обойти ограничения.

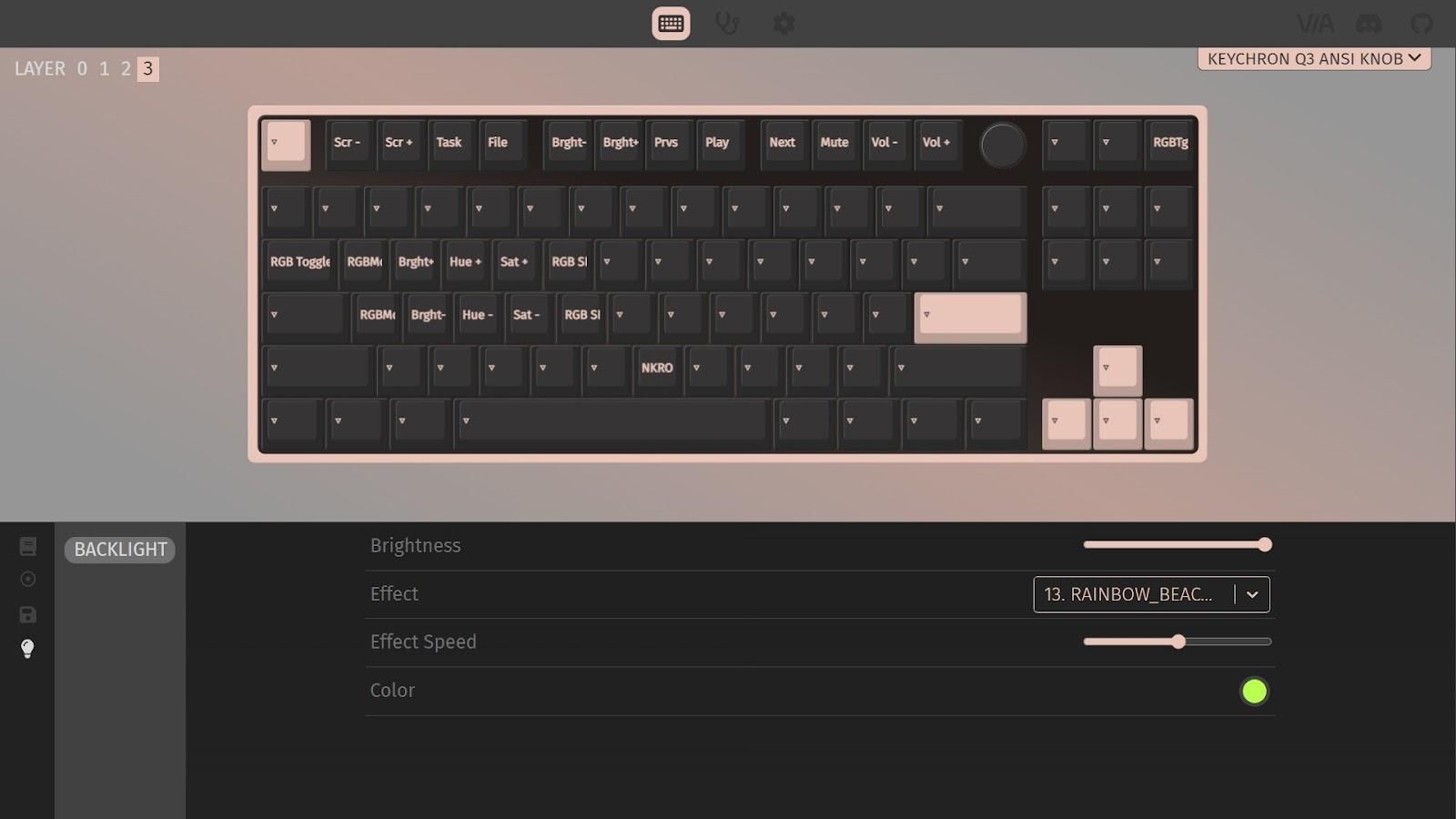

Настройка подсветки в VIA

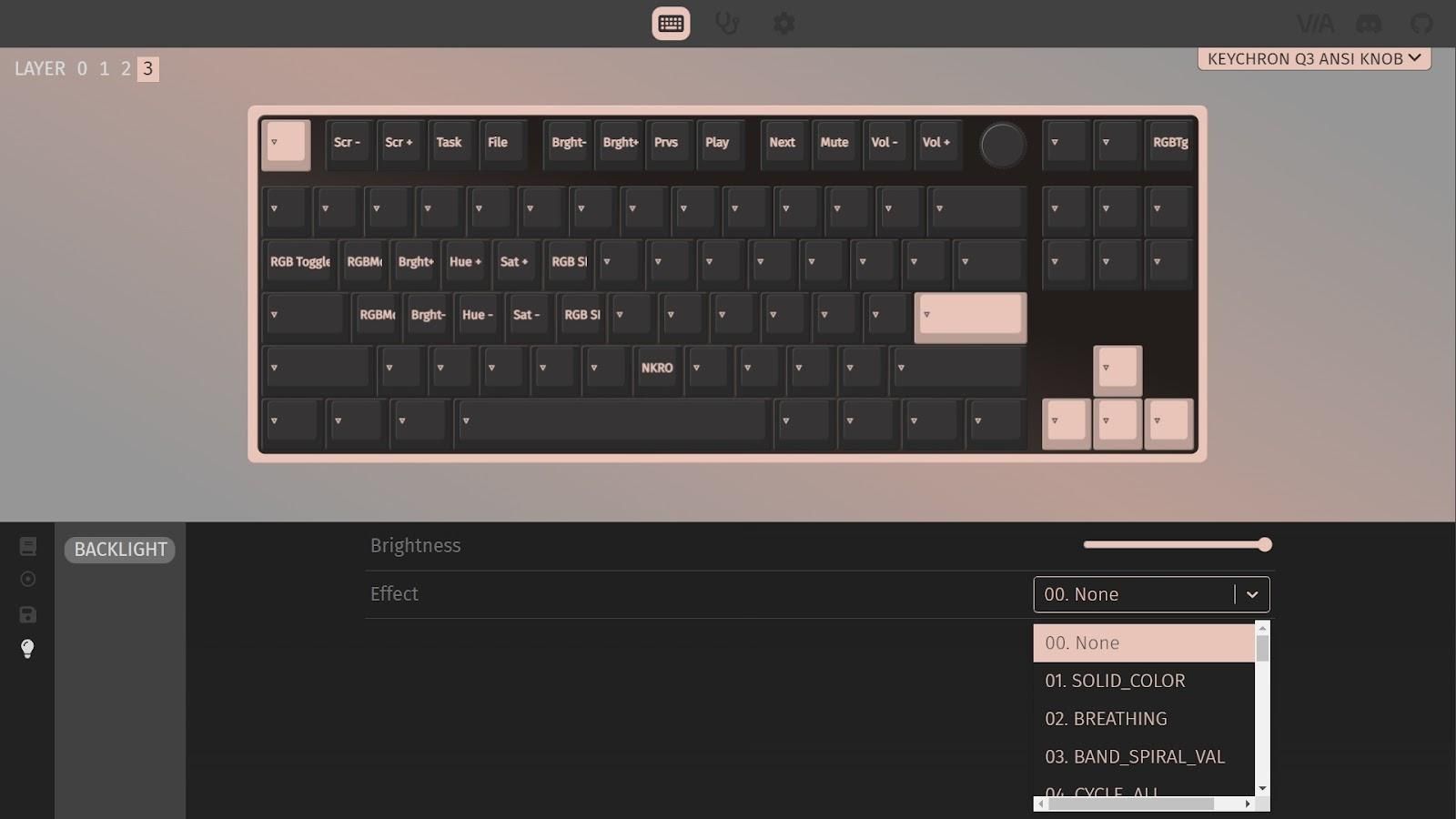

VIA позволяет настраивать и подсветку — в списке более 20 вариантов эффектов. Для динамических вариантов можно выбрать скорость изменения цветов, а для статических — цвет.

Настройки в VIA представляют собой файл конфигурации для прошивки клавиатуры. Их можно сохранить в отдельный файл и при необходимости загрузить. Я настоятельно рекомендую сохранять файл конфигурации, особенно если вы существенно изменяете стандартную раскладку или записываете множество макросов. Он поможет восстановить настройки после сброса клавиатуры к заводским настройкам, например, после обновления прошивки и в других ситуациях.

Обновление прошивки в Keychron Q3

В заключении расскажу страшную историю, как я чуть не убил свою новую клавиатуру с помощью QMK Toolbox.

Когда я нажал на энкодер, чтобы перепрограммировать его в VIA, то получил сообщение — прошивка клавиатуры устарела и её необходимо обновить. На официальном сайте Keychron имеется подробная инструкция и ссылки на скачивание прошивки и QMK Toolbox. В ней сказано — чтобы перевести клавиатуру в режим прошивки,  нужно отключить клавиатуру, снять пробел, зажать кнопку на плате и подключить шнур USB.

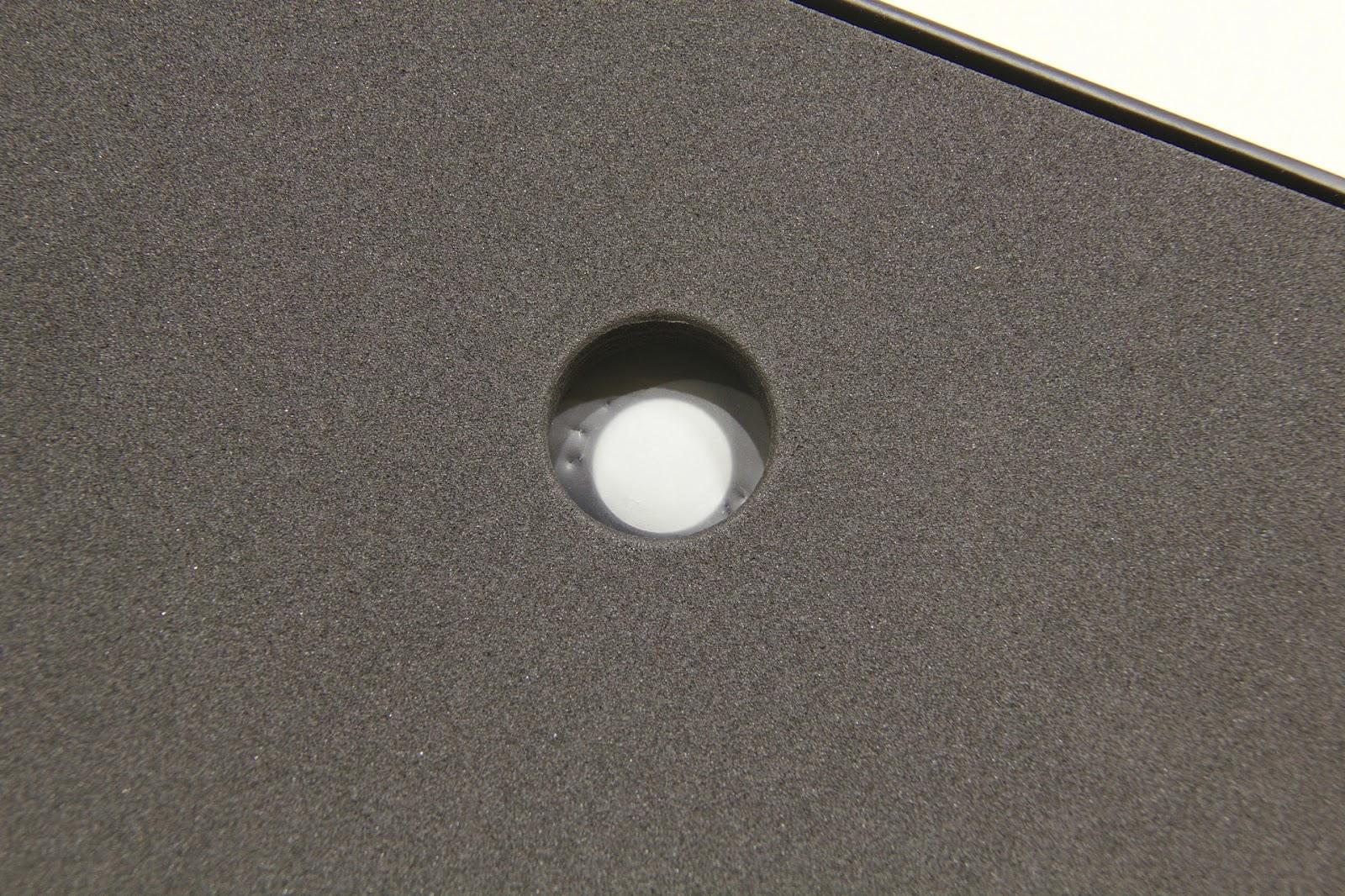

Кнопка, которую необходимо зажать перед подключением клавиатуры для перехода в режим прошивки

Всё прошло удачно, QMK Toolbox увидел клавиатуру и согласился принять файл с прошивкой. Но после нажатия кнопки Flash прошивальщик через секунду выдавал ошибку, утверждая, что Flash-память в устройстве повреждена и прошивка невозможна.

Спустя полчаса я вспомнил, что многие прошивальщики не работают через порт USB 3.0. Подключаю клавиатуру в свободный порт USB 2.0 ПК, и чудо — прошивка обновилась, а я наконец-то смог перепрограммировать энкодер.

В качестве бонуса в последней прошивке для Keychron Q3 (v. 1.7 на момент написания обзора) светодиод под клавишей Caps Lock работает как индикатор при отключенной подсветке. Мелочь, а приятно.



Внутренняя конструкция

Если вы приобретаете полностью собранную клавиатуру Keychron серии Q, а не набор для сборки, то можете выбрать три варианта переключателей Gateron G Pro:

• линейные (Red),
• тактильные (Brown)
• и тактильные со щелчком (Blue).

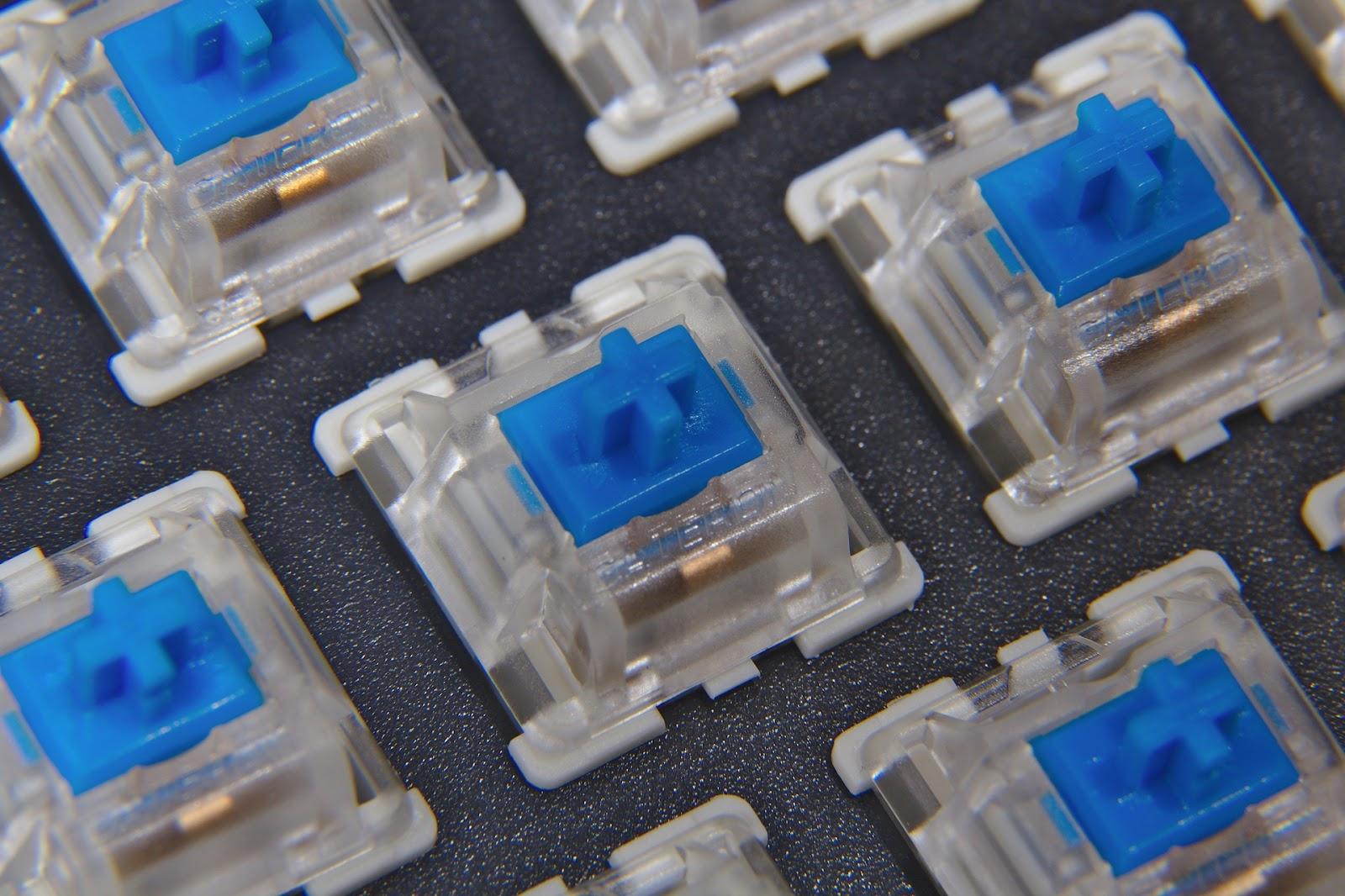

В моей клавиатуре установлены синие переключатели, Gateron G Pro Blue.

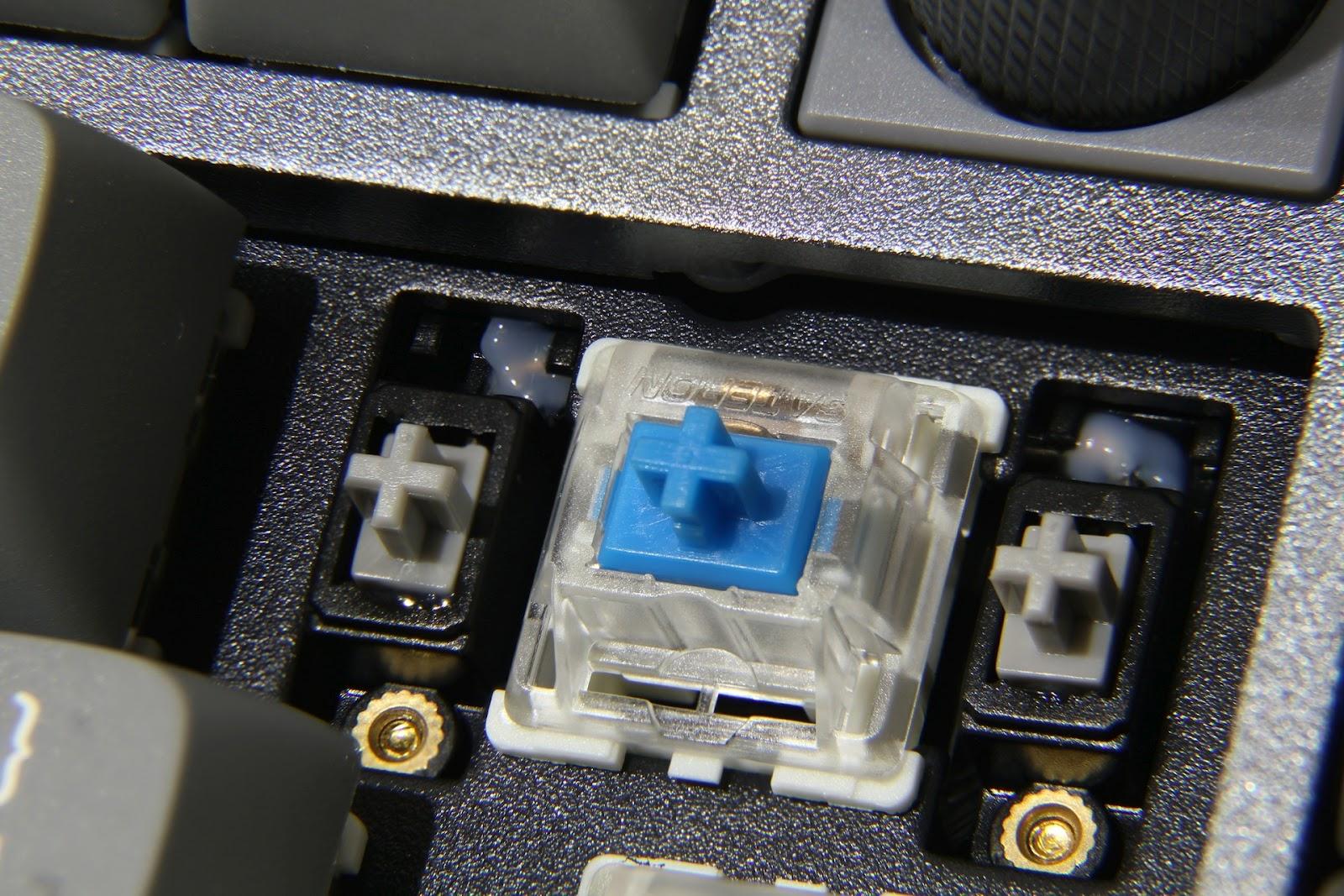

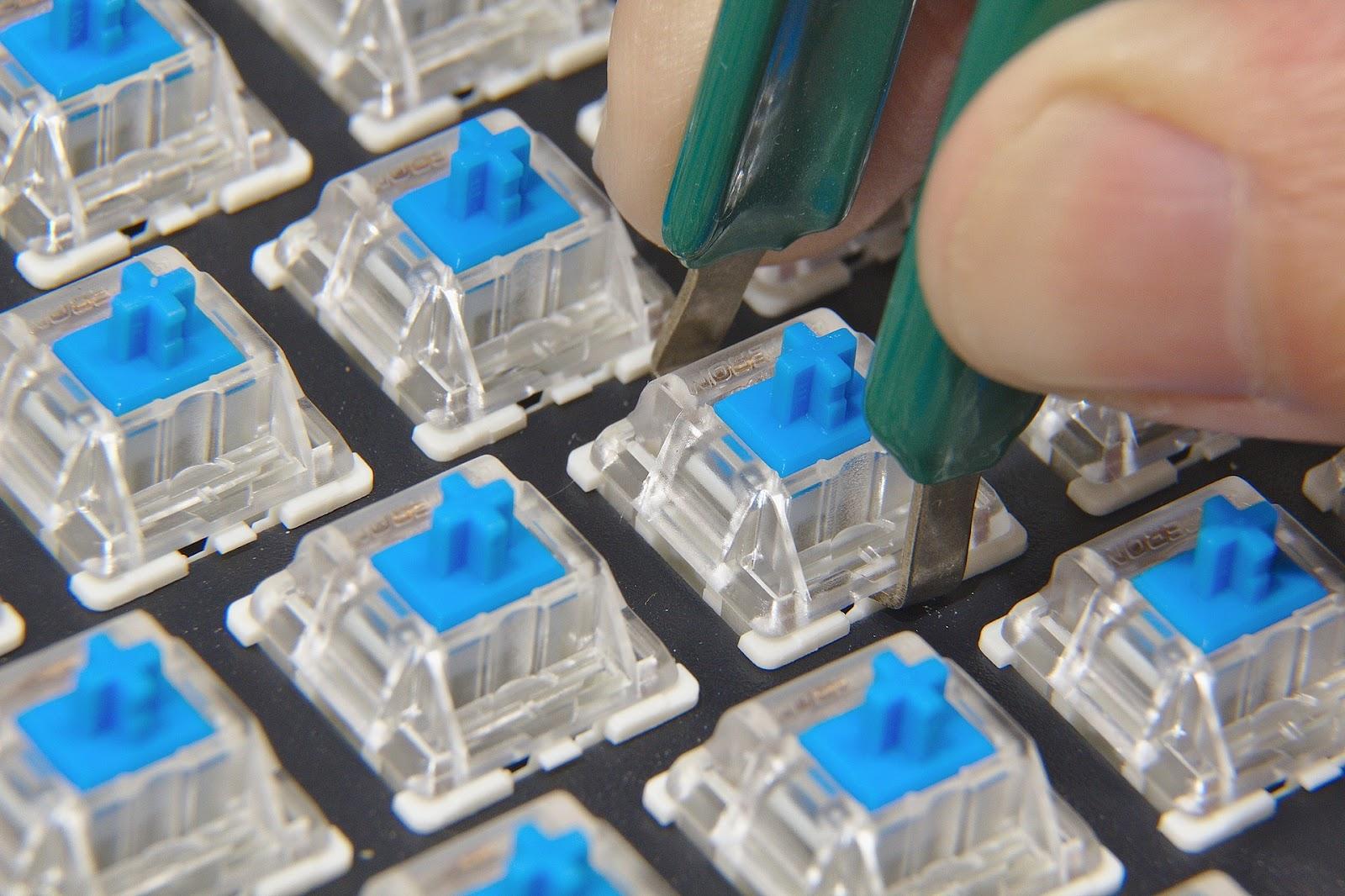

Клавиатура позволяет менять переключатели без пайки, в комплекте есть удобный инструмент для их извлечения из платы. Достаточно зажать защёлки сверху и снизу по центру, и аккуратно потянуть переключатель вверх.

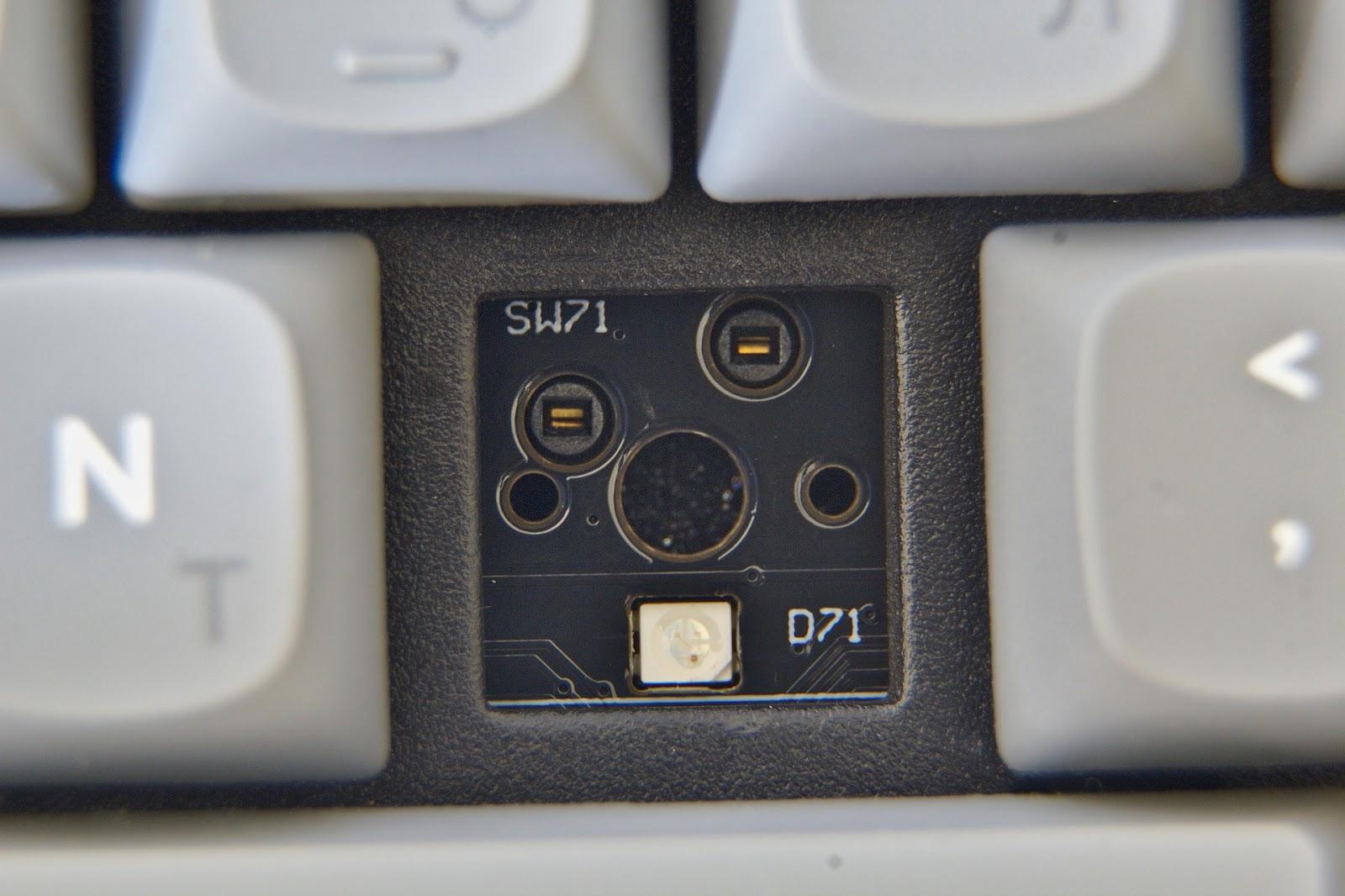

На плате под переключателем имеются два дополнительных отверстия, они позволяют установить 5-пиновые переключатели, например, канадские Zealios.

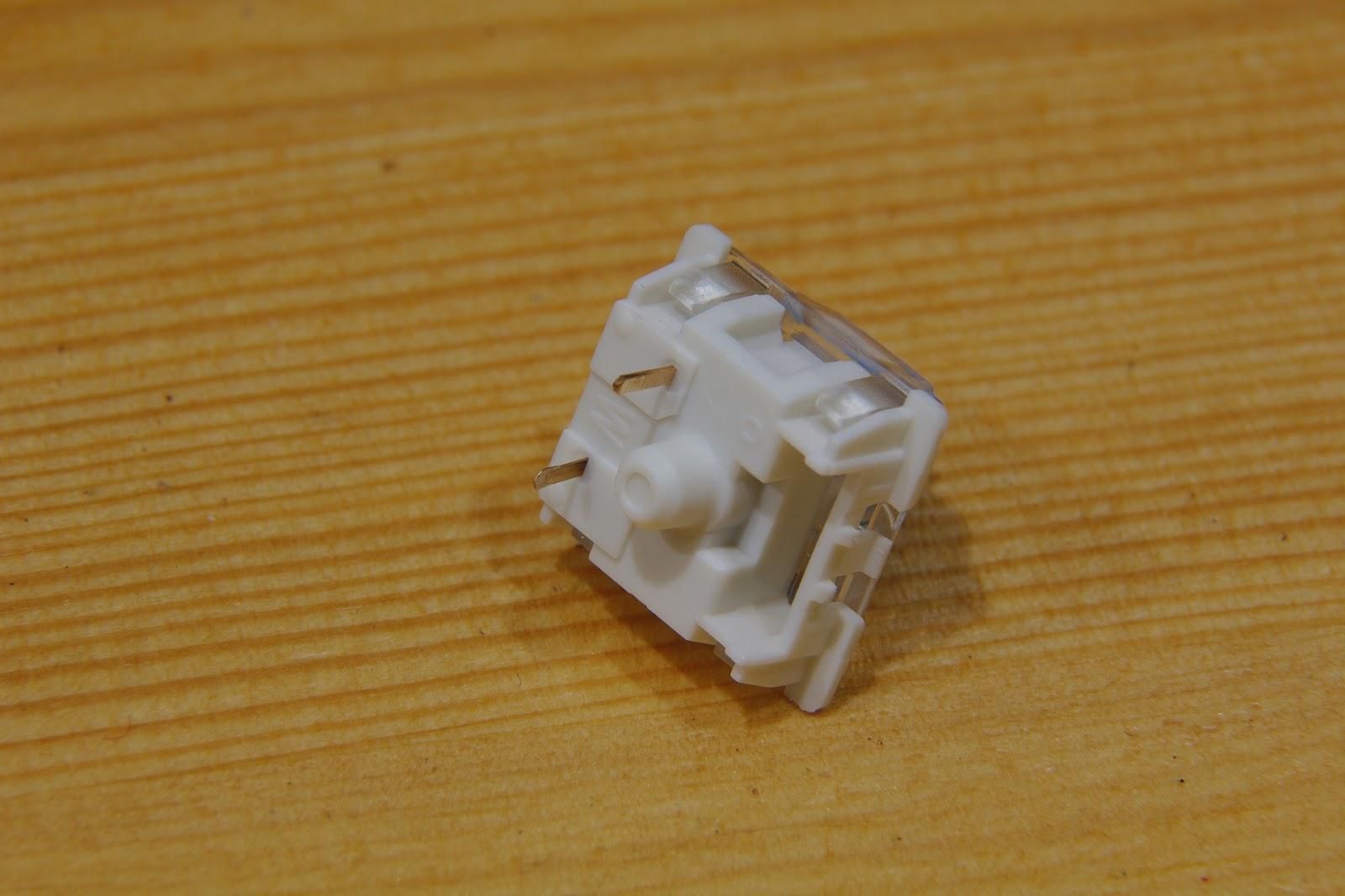

Переключатели, установленные в клавиатуре, 3-пиновые — у них два контакта и большой круглый пластиковый стержень по центру.

Я разобрал один из переключателей, чтобы осмотреть его внутренности. Переключатель имеет такую же конструкцию, как оригинальный Cherry MX Blue — со штоком, состоящим из двух раздельных частей. Но есть и существенное отличие. Все подверженные трению детали штока в Gateron G Pro Blue смазаны маслом. Также следы смазки заметны на пружине.

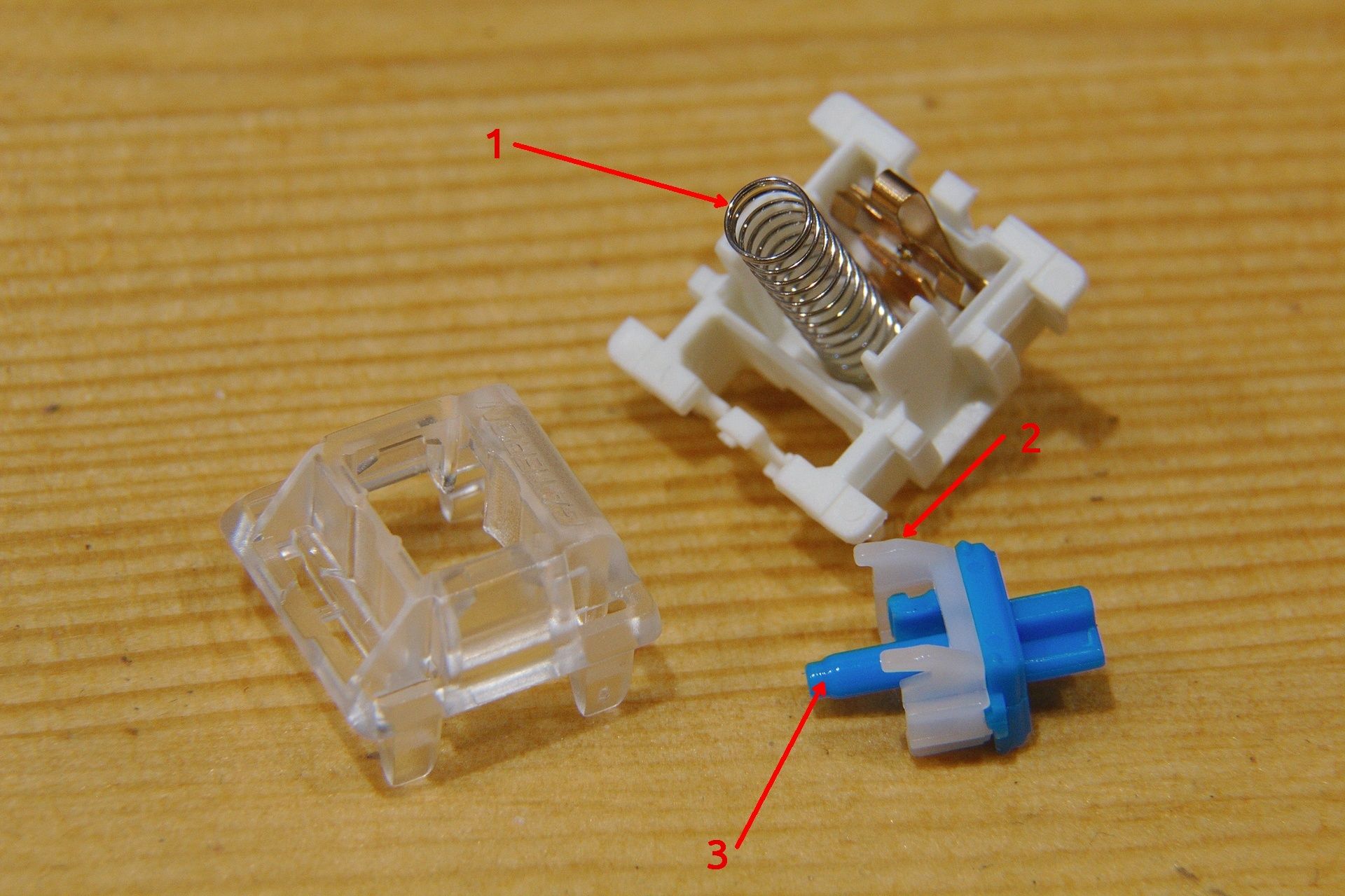

Следы масла внутри переключателя Gateron G Pro Blue:
1 — на пружине,
2 — на частях штока, контактирующих с металлическими контактами,
3 — на нижней части штока, контактирующей с пружиной

Если снять колпачок шириной вдвое больше алфавитно-цифрового, под ним обнаружим стабилизаторы.

В Keychron Q3 стабилизаторы вкручиваются в печатную плату. Такое крепление считается более надёжным и предотвращает смещение корпуса стабилизатора. Места контакта скобы и корпуса стабилизатора обильно залиты густой смазкой. Эти меры позволили практически полностью избавиться от посторонних низкочастотных шумов при нажатии длинных клавиш. Разница со стабилизаторами клавиатур из среднего ценового сегмента просто колоссальная.

Большинство производителей клавиатур запрещают вскрывать их корпус — при нарушении гарантийной пломбы вы лишитесь гарантии. Keychron же не просто разрешает вскрывать клавиатуры серии Q, но и прилагает весь необходимый для этой цели инструмент.

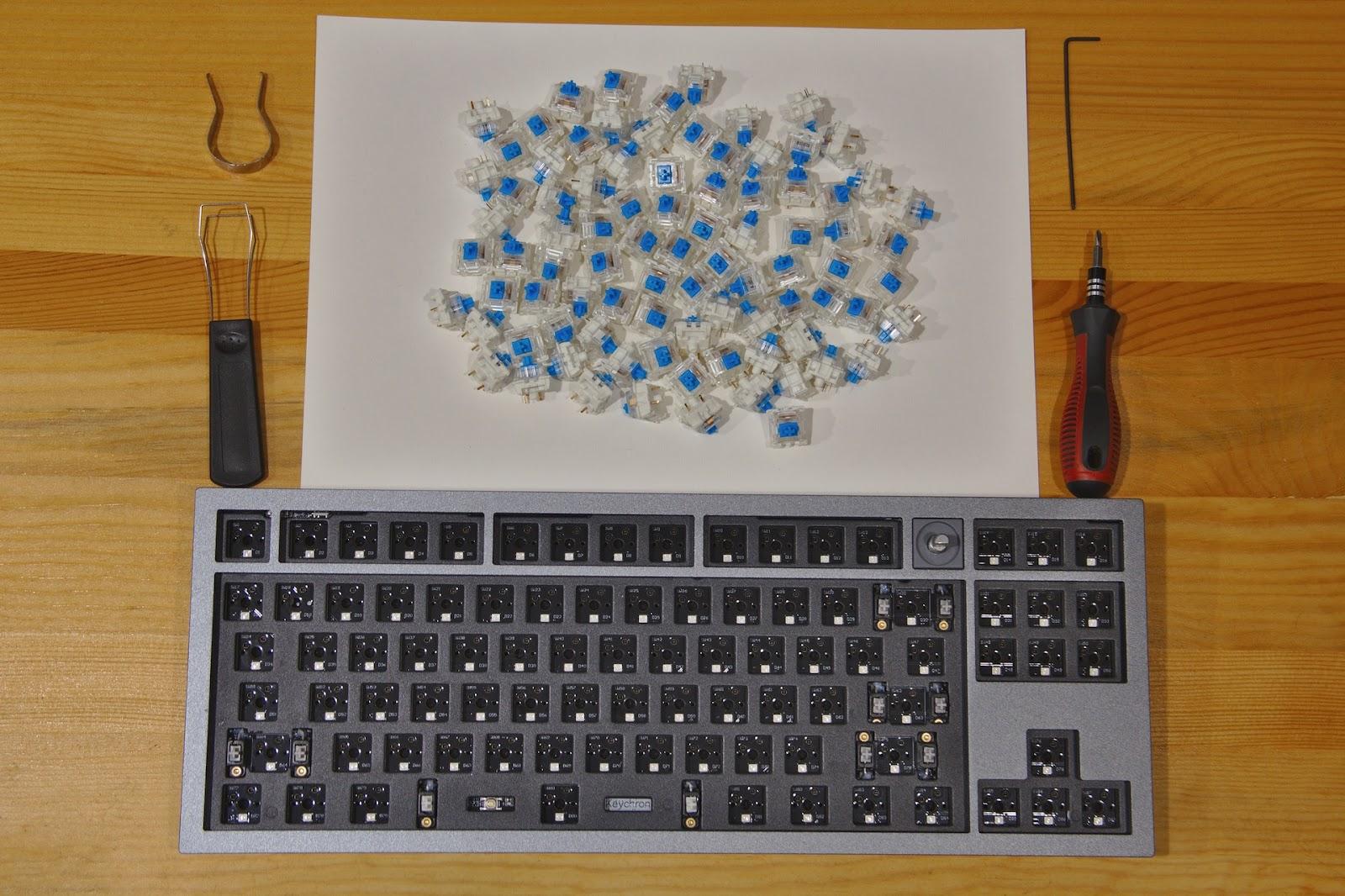

Для статьи я полностью разбирал клавиатуру, поэтому снял все колпачки, ручку энкодера и переключатели, но для вскрытия корпуса (чтобы почистить клавиатуру или заменить шумоизоляцию на дне, например) достаточно снять только ручку энкодера.

Для доступа к внутренностям клавиатуры Keychron Q3 необходимо выкрутить восемь винтов на дне.

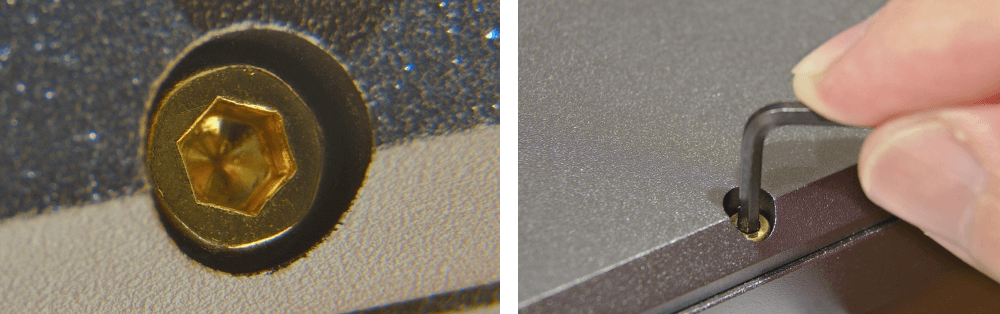

Винты необычные — M3×6 c рифлёной цилиндрической головкой под шестигранник (стандарт DIN912). Не придираясь к формату, рискну заметить, что позолоченные винты в сером корпусе выглядят чужеродно. Впрочем, на дне их всё равно не видно.

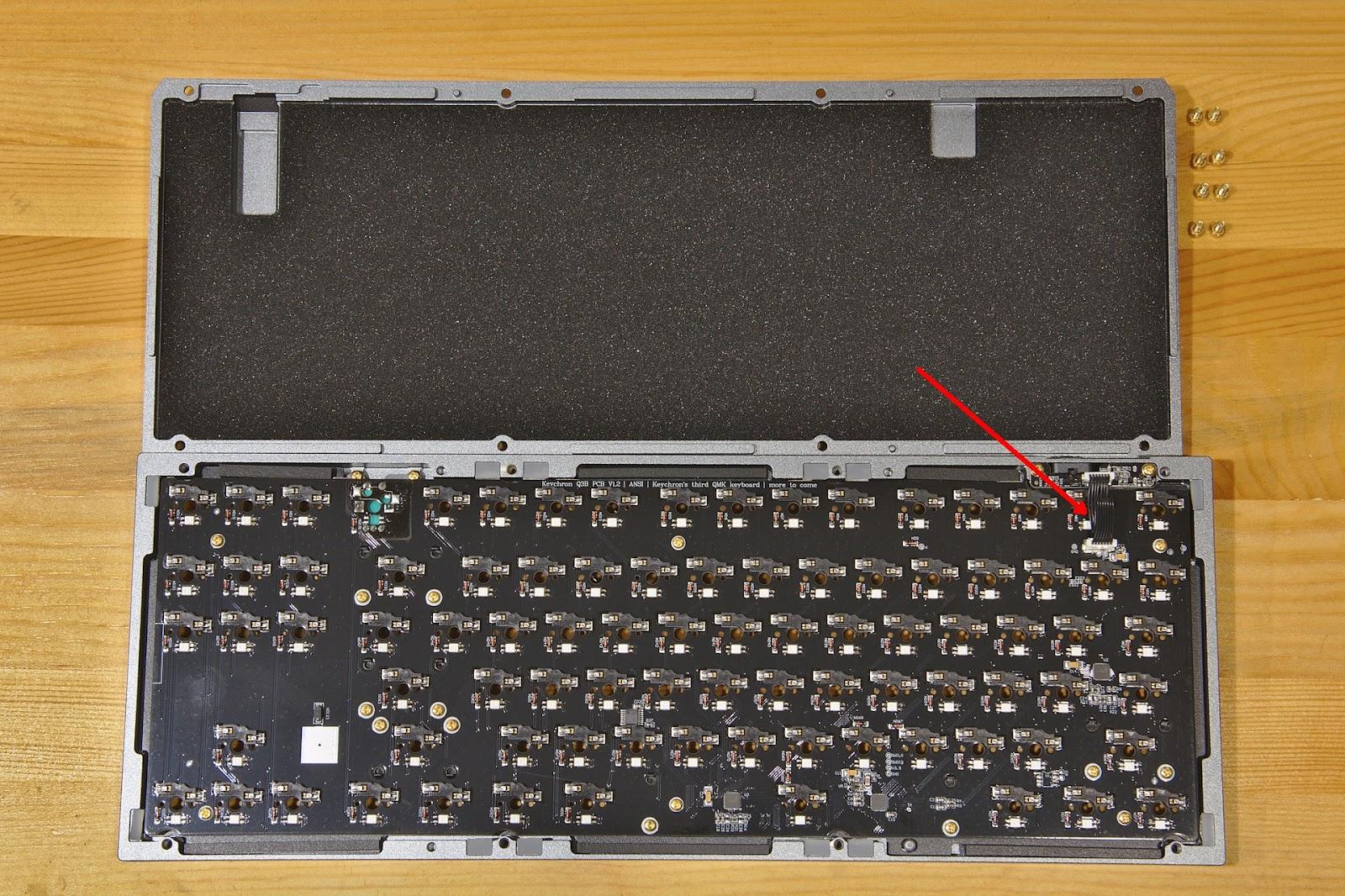

Когда шурупы выкручены, нужно снять нижнюю часть корпуса и отсоединить провод от основной платы до USB-модуля.

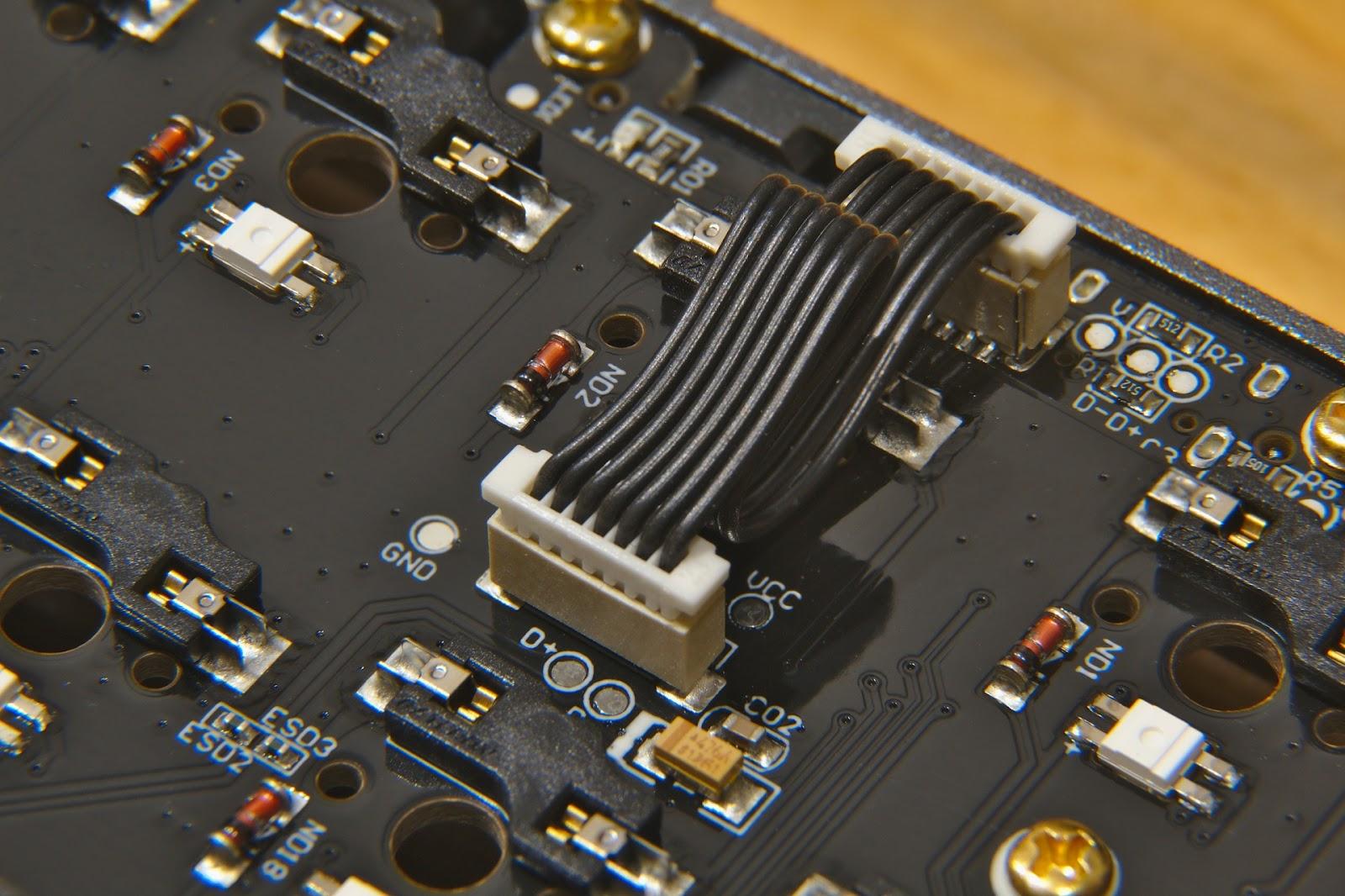

Кабель между основной платой и USB-модулем

Стоит отметить, что подключение USB-модуля выполнено более надёжным штырьковым разъёмом XH1.25, а не шлейфовым, чем часто грешат даже дорогие клавиатуры. USB-модуль съёмный, крепится на двух винтах, но для дальнейшей разборки выкручивать его не обязательно, он не мешает.

После отключения чёрного провода я уже приготовился открутить винты, которые крепят плату к корпусу. И был сильно удивлён, когда обнаружил, что откручивать нечего. Плату с крепёжной пластиной можно просто вынуть из корпуса после его вскрытия и отключения USB-модуля!

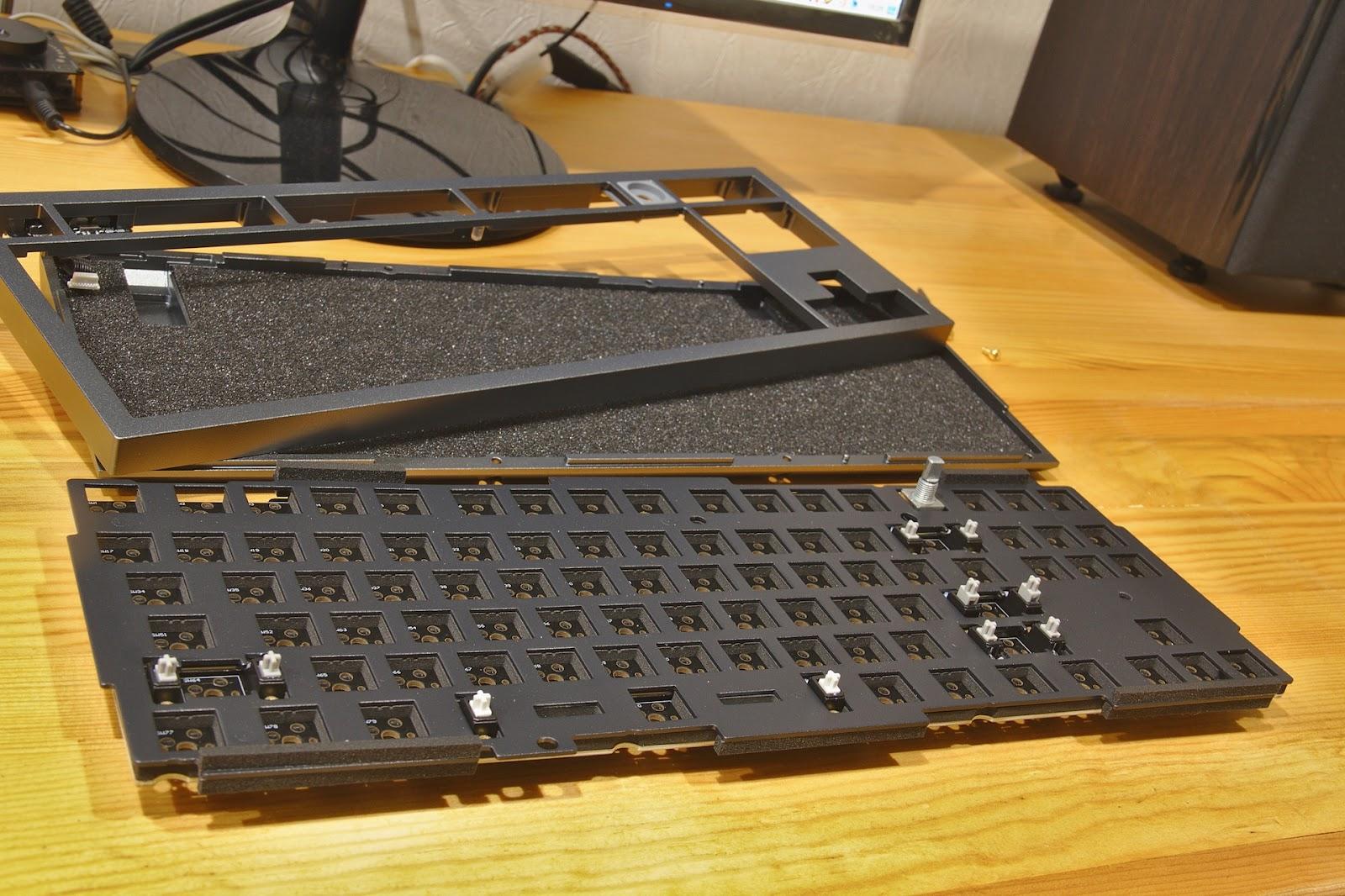

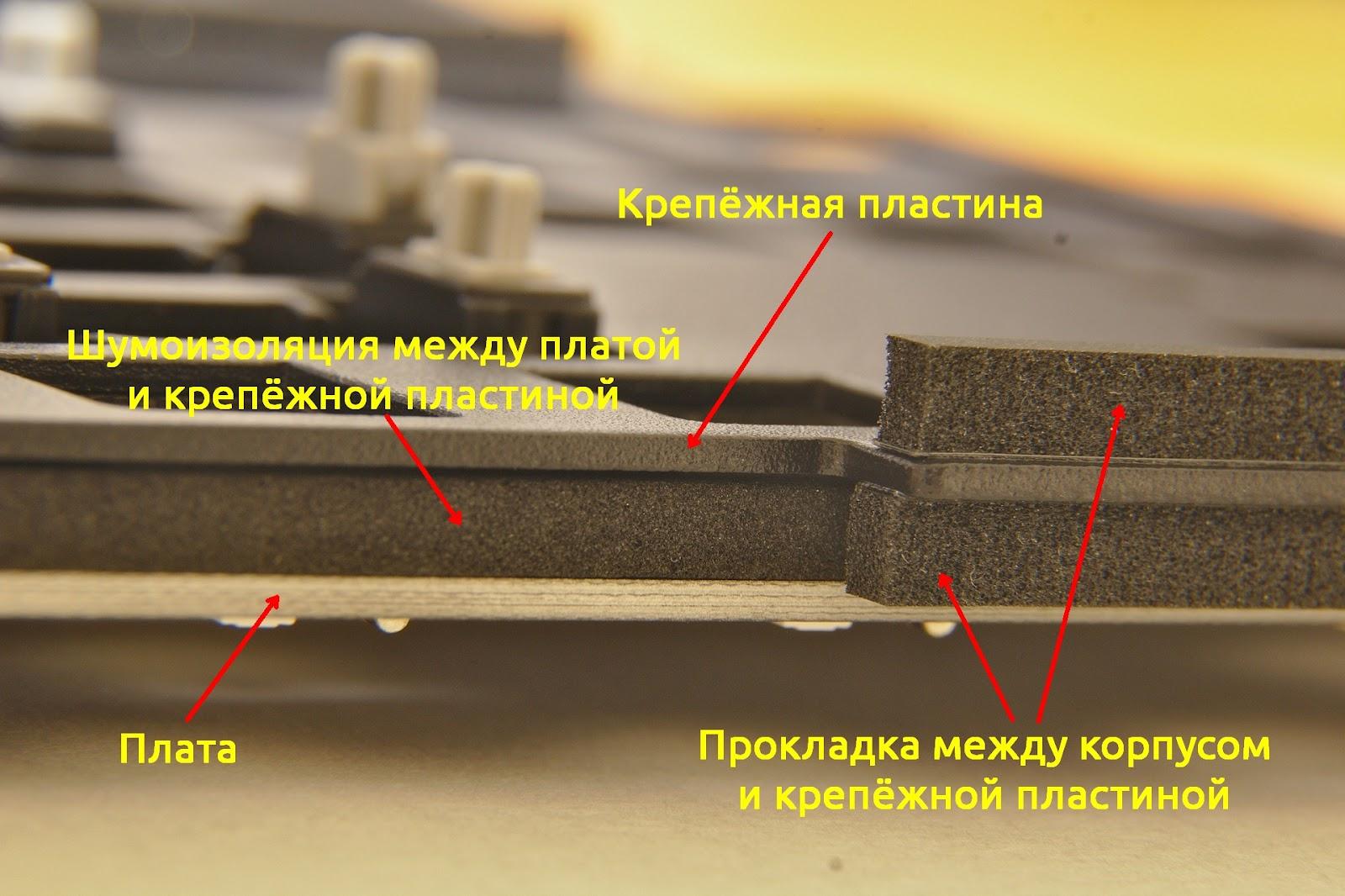

Выяснилось, что по периметру крепёжной пластины установлены 10 поролоновых прокладок высотой 4 мм — шесть с нижней стороны и четыре с верхней. Именно эти прокладки контактируют с алюминиевым корпусом. Между платой и крепёжной пластиной проложен слой шумоизоляции толщиной 3.5 мм.

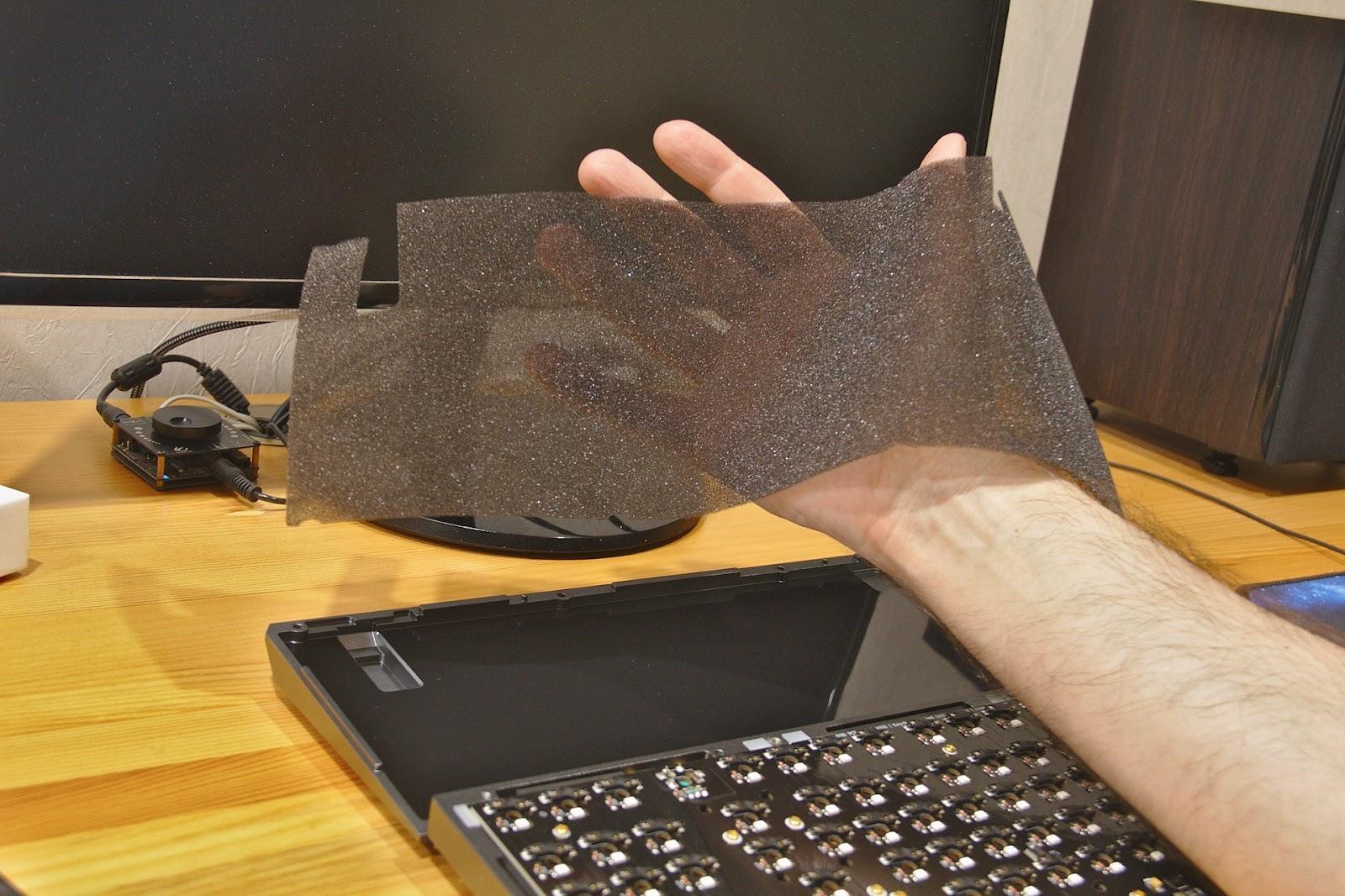

Под платой, в нижней части корпуса, обнаружился ещё один слой шумоизоляции.

Несмотря на приличную толщину (около 2 мм), поролон оказался чересчур пористым, и у меня есть обоснованные сомнения в его эффективности. А вот тонкая пластиковая плёнка под шумоизоляцией куда функциональней — она предотвращает короткие замыкания на плате, если к клавишам будут приложены чрезмерные усилия.

На заключительном этапе разборки нужно открутить 6 винтов, соединяющих плату со стойками крепёжной пластины. Внутри корпуса клавиатуры Keychron Q3 все винты имеют типоразмер M2×4 с полукруглой головкой под крестовую отвёртку, на плате их 16 штук. 10 используются для крепления стабилизаторов, на плате они выделены широкой белой каймой вокруг головки. Нам же нужны те винты, у которых кайма узкая:

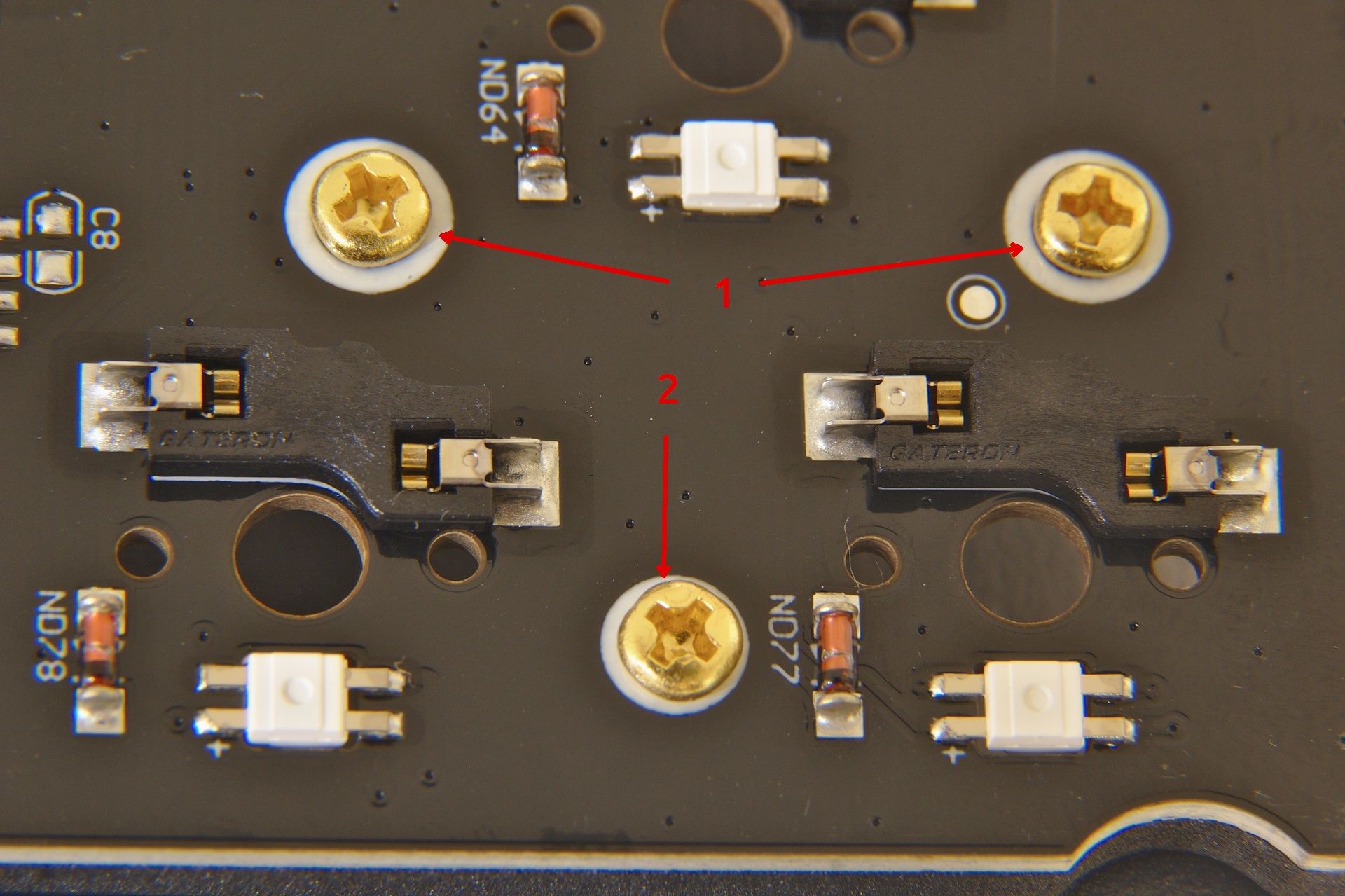

Винты на плате Keychron Q3:
1 — для крепления стабилизаторов (с широкой белой каймой),
2 — для крепления к пластине (с узкой каймой)

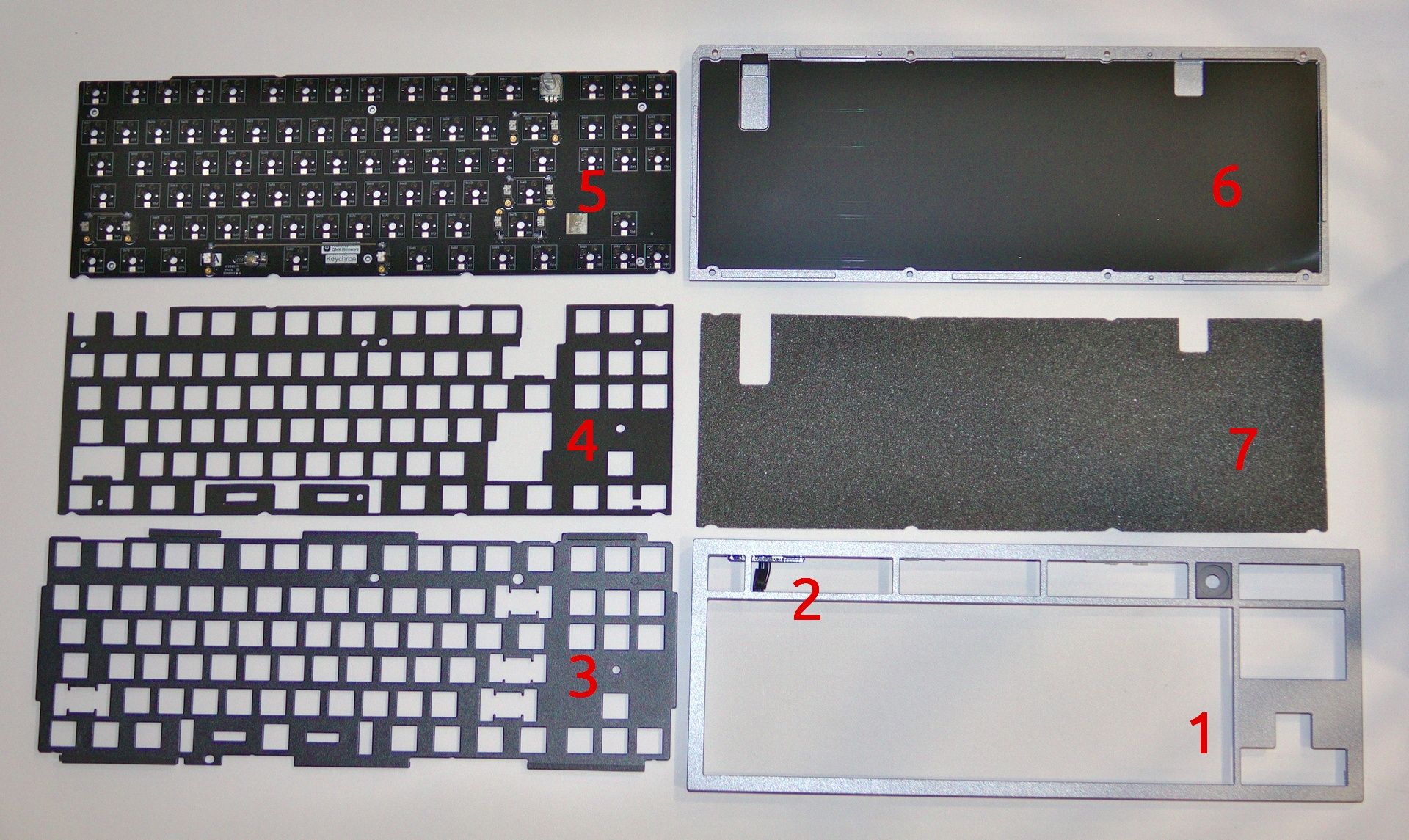

В результате разборки мы получим семь составных элементов:

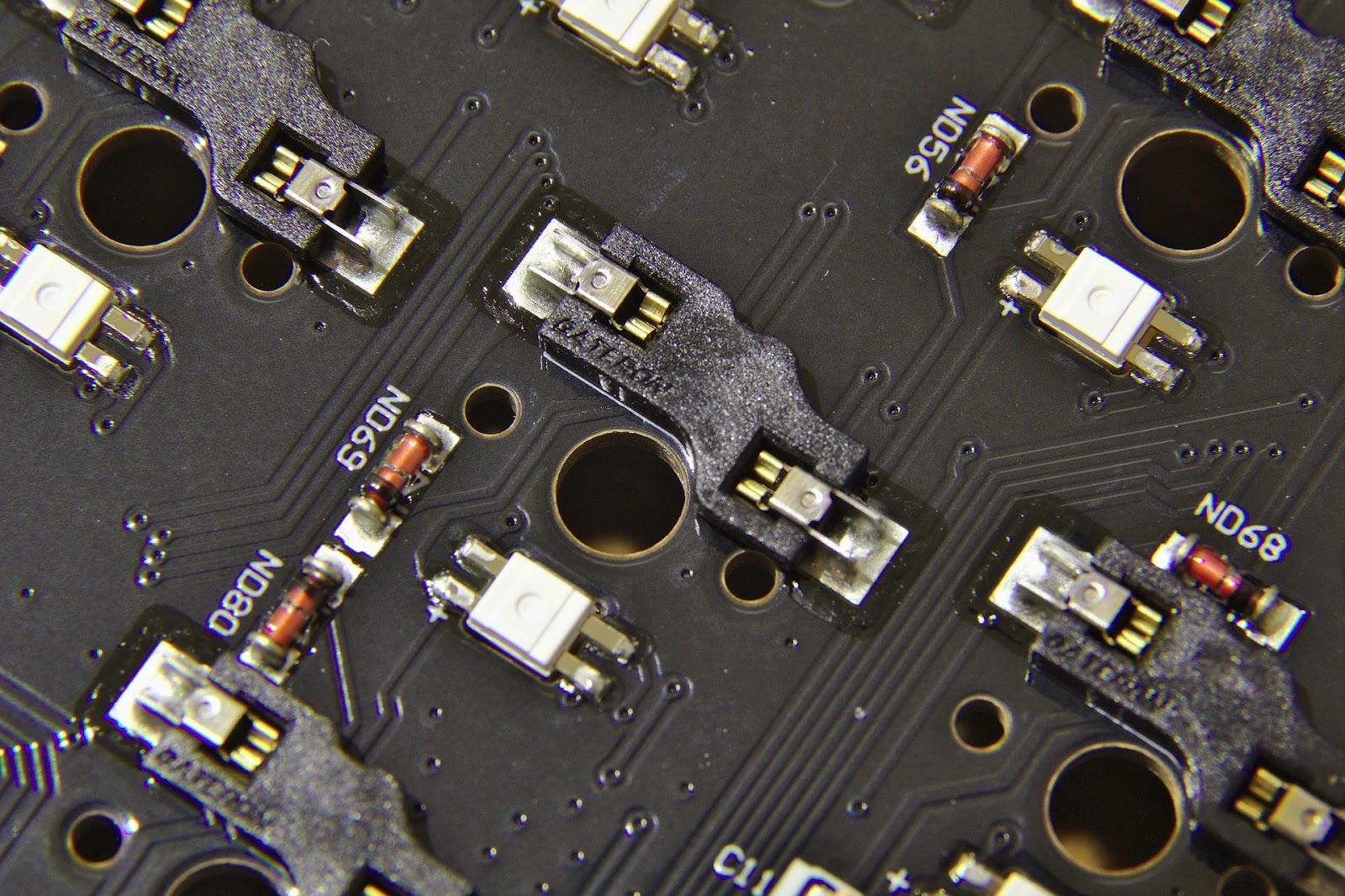

На плате используются разъёмы для переключателей производства Gateron. По заявлению производителя они рассчитаны минимум на 100 замен.

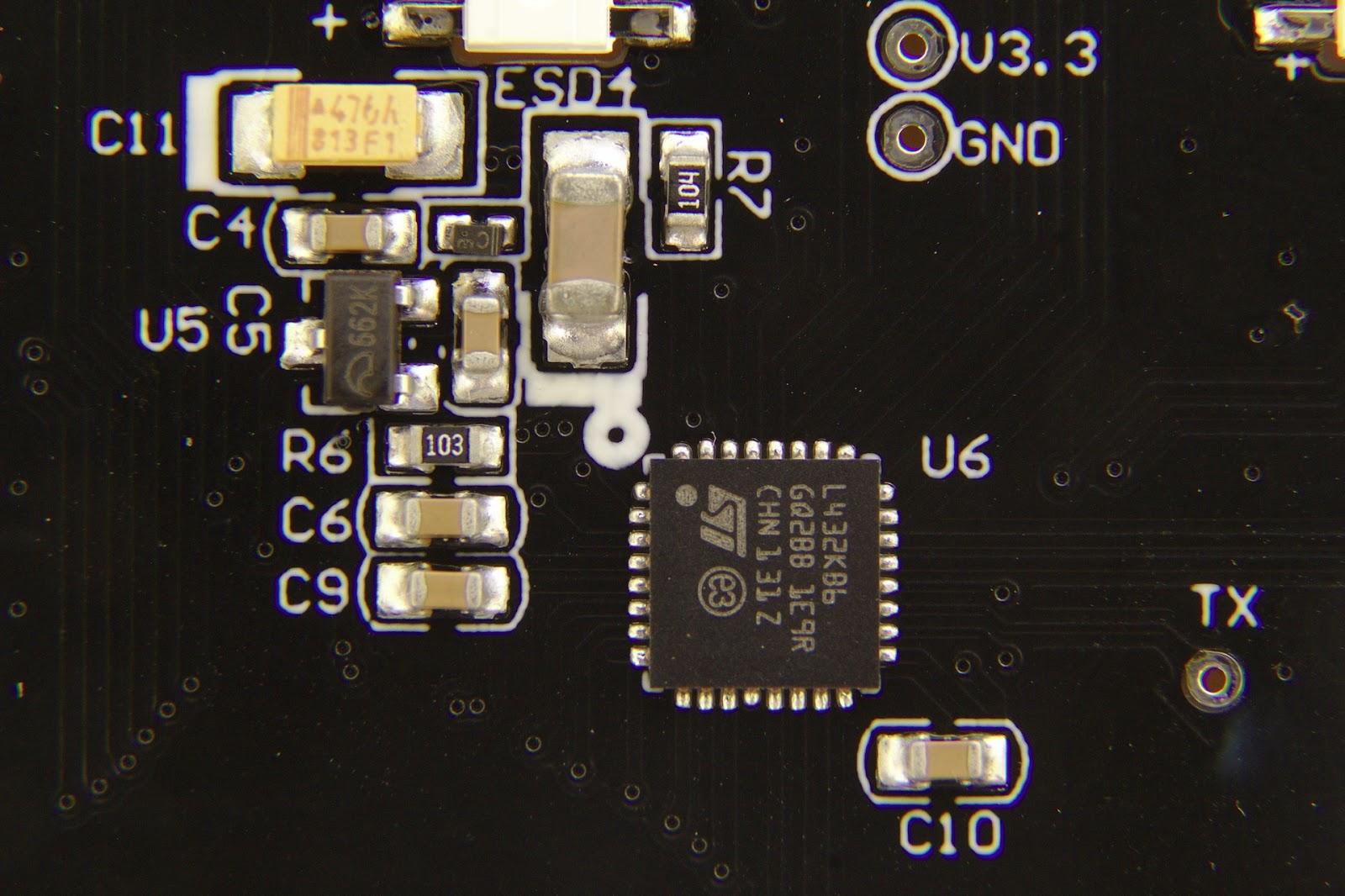

На плате распаяны несколько микросхем, в том числе и мощный ARM-процессор Cortex-M4 STM32L432KBU6 розничной стоимостью около 2500 ₽, выполняющий функцию контроллера клавиатуры.

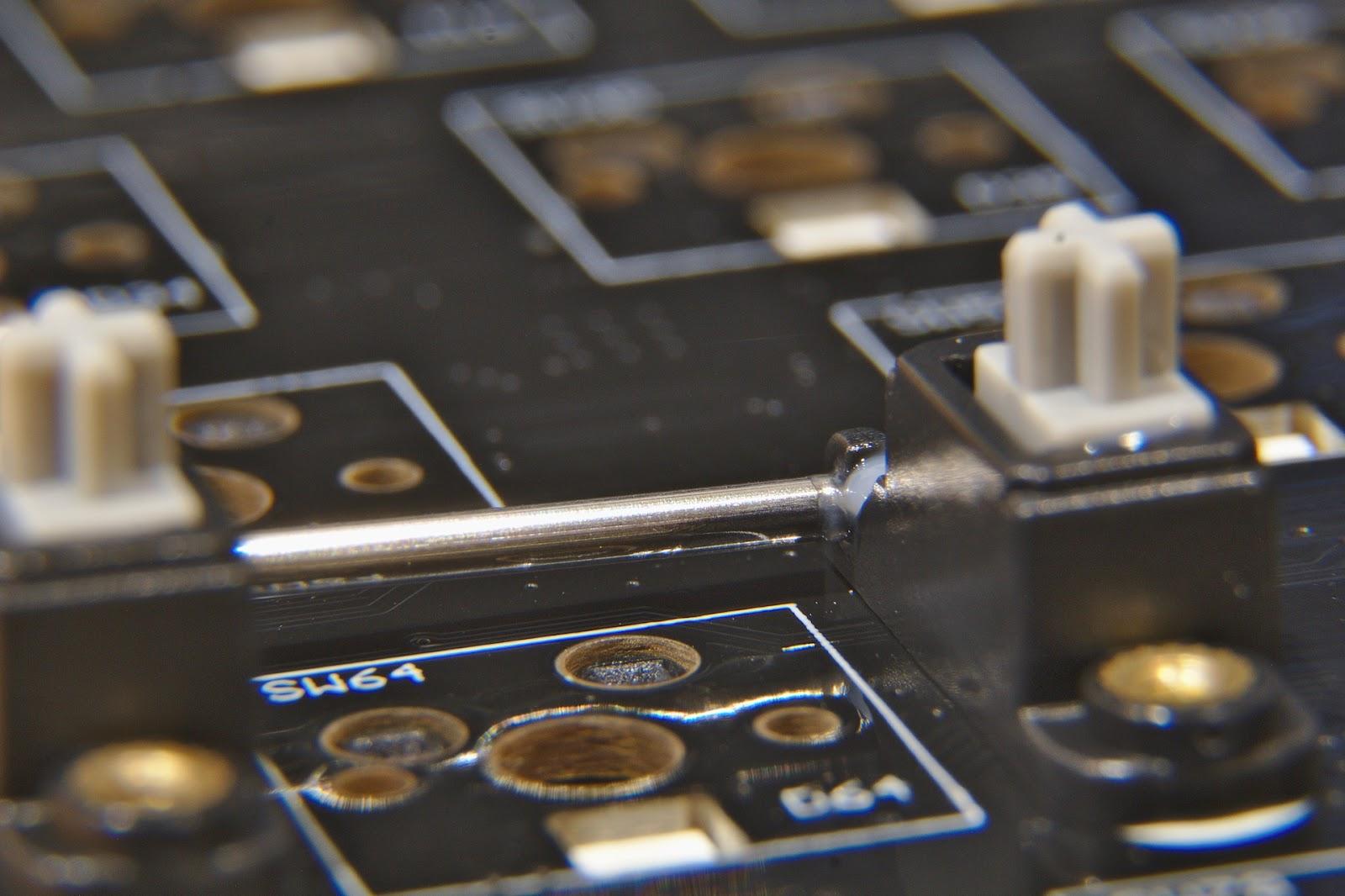

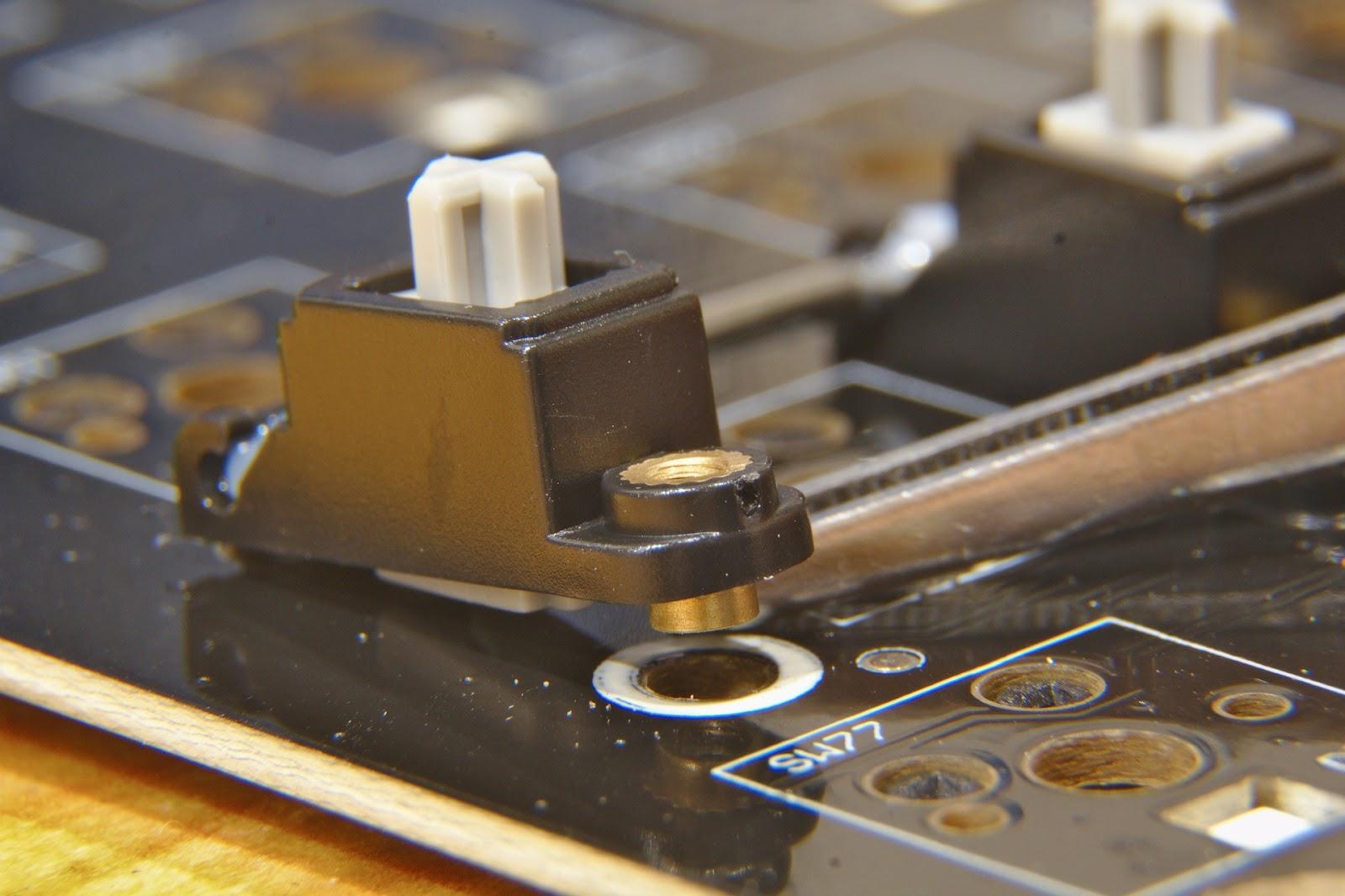

Не обошёл я стороной и стабилизаторы, сняв один из них. Под корпусом стабилизатора и под скобой шумопоглощающие прокладки не обнаружены, но при желании их можно добавить. Можно даже заменить стабилизаторы на любые другие с креплением на плату, например, Everglide или Equalz. Но, если честно, я не представляю того перфекциониста, которого могли бы не устроить комплектные стабилизаторы Keychron Q3.

Крепёжная пластина в клавиатуре выполнена из стали с чёрным матовым покрытием. На мой взгляд, для тактильных переключателей это оптимальный вариант. Если вам захочется других ощущений от печати (или просто возникнет желание поэкспериментировать), Keychron предлагает альтернативные варианты крепёжных пластин: из карбона, поликарбоната, латуни и других материалов. Более того, на официальном сайте вы можете скачать 3D-модель крепёжной пластины в формате DWG и изготовить её из любого поддающегося обработке материала.

В целом внутренний мир клавиатуры Q3 вызывает восхищение. Особенно впечатляют многочисленные реально работающие технические решения, направленные на снижение шума при печати.

Личные впечатления

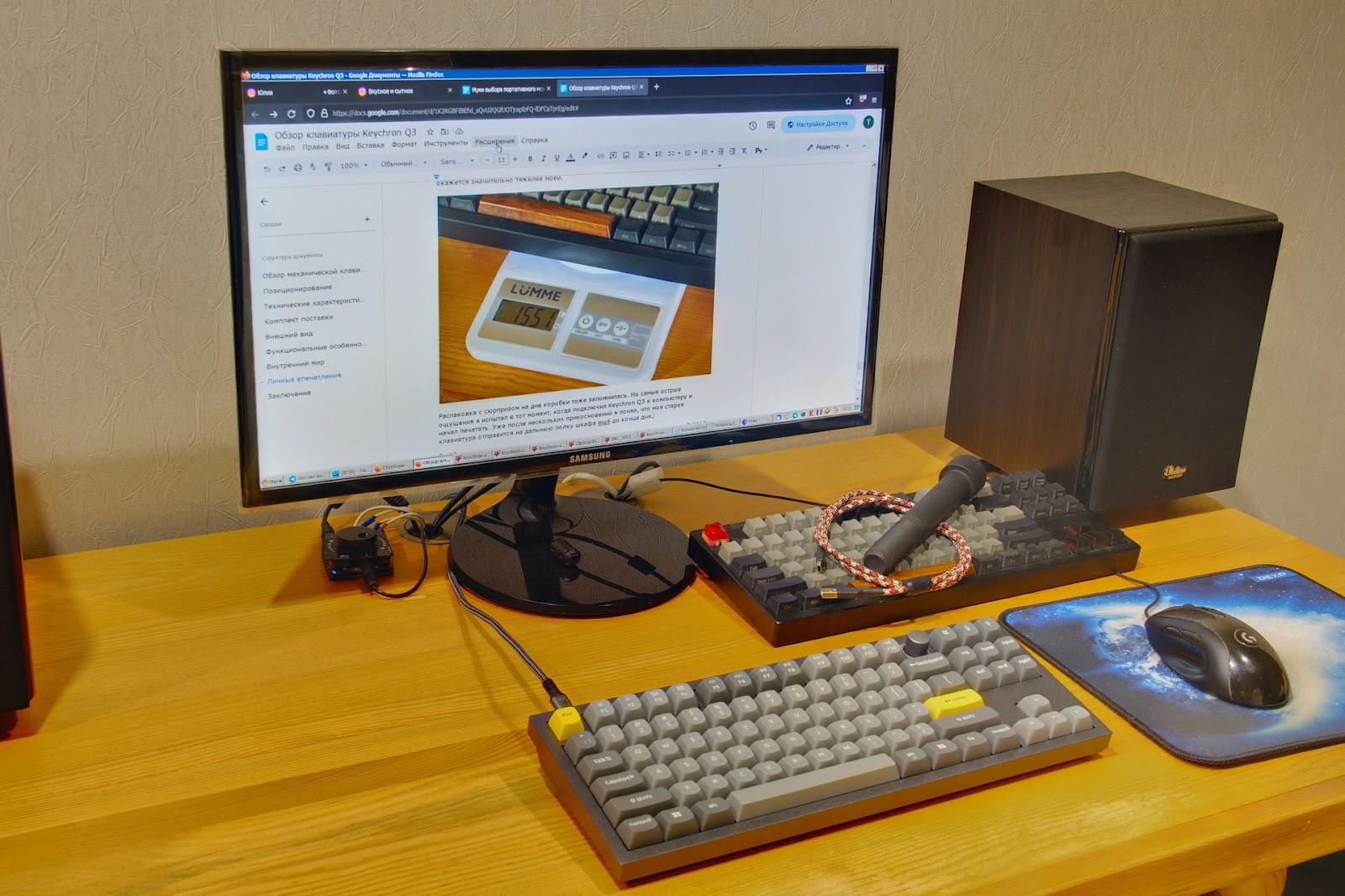

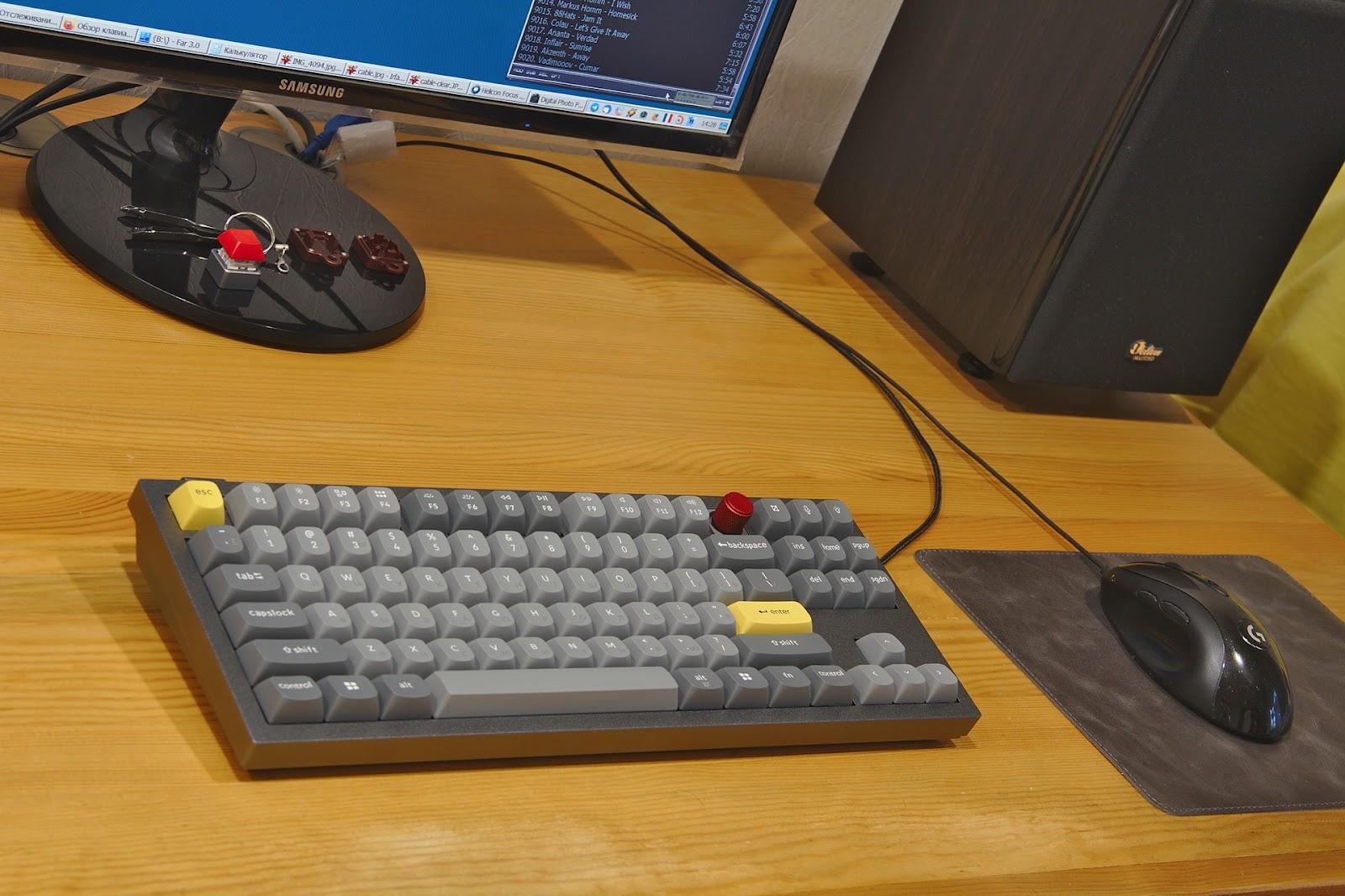

Клавиатура Keychron Q3 была спонтанной покупкой. До неё на моём рабочем столе с 2014 года стояла Cooler Master QuickFire Stealth, и устраивала она меня почти всем. За 9 лет в неё было вложено гораздо больше средств, чем сейчас просят за Q3. Так что от новой клавиатуры у меня не было каких-то завышенных ожиданий. «Даже, если не будет разницы в ощущениях с моей “старухой”, хоть переключатели в ней можно будет поменять», — думал я. Но в итоге всё пошло не по плану.

Первый звоночек прозвучал, когда я взял в руки посылку. Три килограмма веса брутто меня впечатлили. И, конечно, я не ожидал, что сама клавиатура окажется значительно тяжелее моей.

Распаковка с сюрпризом на дне коробки тоже запомнилась. Ранее мне не встречались клавиатуры со столь богатым комплектом поставки. Но самые острые ощущения я испытал в момент, когда подключил Keychron Q3 к компьютеру и начал печатать. Уже после нескольких прикосновений стало понятно, что моя старая клавиатура, служившая верой и правдой почти десятилетие, отправится на верхнюю полку шкафа ещё до конца дня.

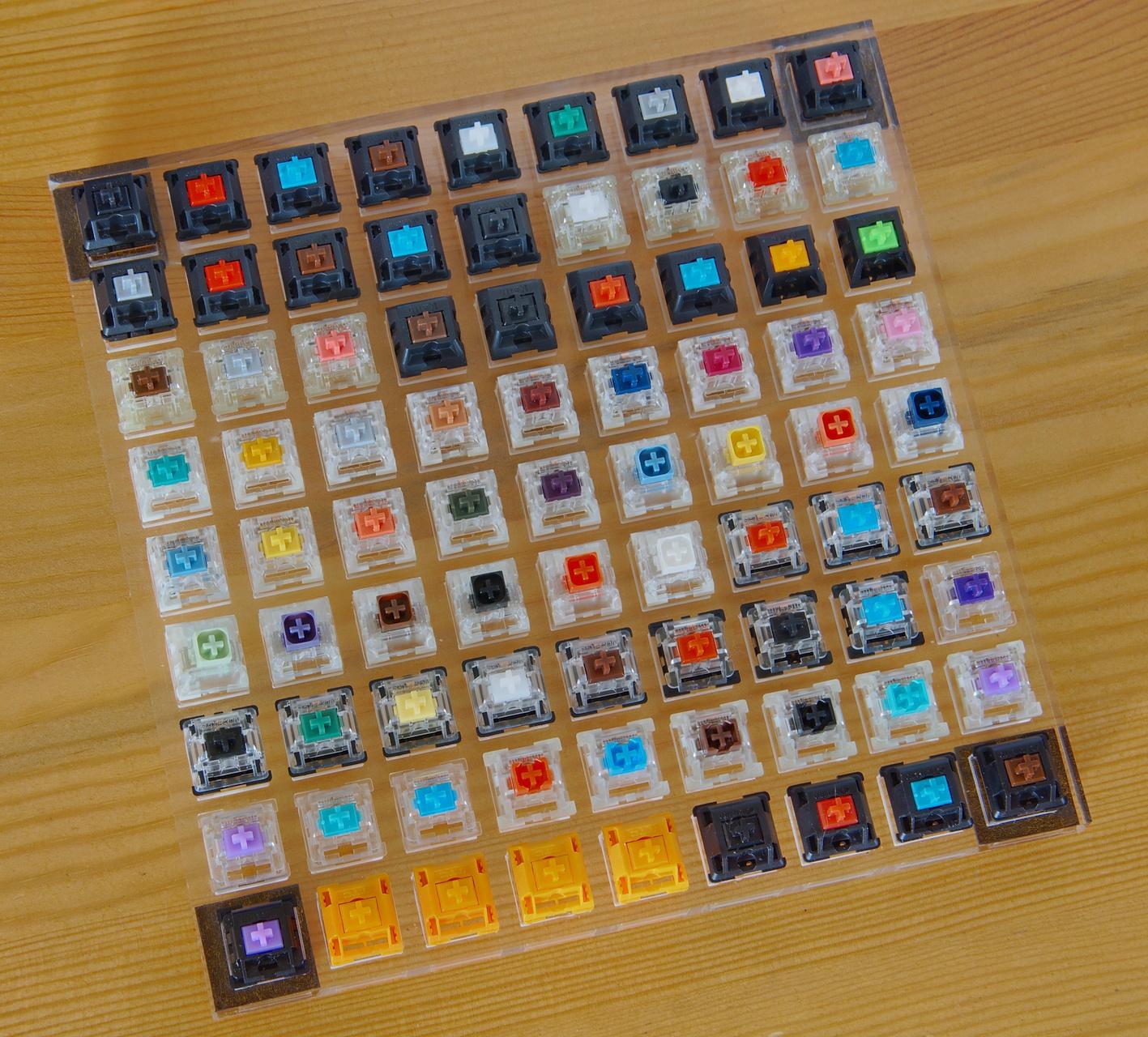

За 10 лет технологии в мире механических клавиатур существенно изменились. В 2014 году не было других переключателей, кроме Cherry. Не было возможности поменять переключатели без пайки. На редких клавиатурах со съёмным шнуром ставили хлипкий разъём MiniUSB, который быстро разбалтывался. Никому и в голову не приходило вкручивать стабилизаторы в плату и смазывать их для снижения шума. Никто не разбирал переключатели и не смазывал их маслом для более плавного хода. И уж точно никто не помышлял, чтобы крепёжная пластина с переключателями не контактировала с корпусом.

Нажав несколько кнопок на новой клавиатуре, я не поверил своим ушам. «Механическая клавиатура не может быть настолько тихой!» — такой была моя первая мысль. Я сознательно заказывал клавиатуру с синими переключателями, которые дают звонкий щелчок. Мне необходим более отчётливый отклик, чем тот, который предлагают обычные тактильные переключатели, и потому уровень шума был чуть ли не последним параметром, который меня интересовал. Да, щелчки при активации в новой клавиатуре никуда не делись. Однако моя старая клавиатура с такими же щёлкающими переключателями на фоне Keychron Q3 издавала при печати оглушительный грохот. И это несмотря на то, что под её колпачками были шумопоглощающие силиконовые кольца, чем новая клавиатура не могла похвастаться.

Происходящее казалось чем-то невероятным. И лишь вскрытие клавиатуры и переключателей обнажило суровую правду: то, что было нормальным десятилетие назад, сегодня не выдерживает никакой критики. В 2023 году индустрия механических клавиатур дарит комфорт совсем другого уровня.

Не могу я не отметить и плавность хода переключателей в клавиатуре Q3. Смазка пластиковых деталей и пружины в Gateron G Pro явно пошла им на пользу. И если сравнить их с кнопками Cherry MX из моей старой клавиатуры, то приходится признать, что немцы уже далеко не эталон и нет смысла искать «оригинальные» переключатели.

Но больше всего мне понравились неограниченные возможности настройки клавиатуры под себя, и в плане замены компонентов, и программные. Практически любая деталь в клавиатуре может быть заменена самостоятельно, причём без потери гарантии. Также сложно переоценить возможность переназначения клавиш и доступ к четырём слоям. Функции, доступные в сочетании с клавишей Fn по умолчанию, видятся мне не самыми оптимальными, и я обязательно найду время, чтобы изменить их с помощью VIA.

Если же говорить о компонентах, то за месяц использования клавиатуры я лишь добавил к Keychron Q3 ножки для чуть большего угла наклона и заменил шнур на угловой, чтобы кабели от мыши и от клавиатуры находились с одной стороны.

Также хотел бы отметить качественную работу поддержки производителя. В ночь с 1 на 2 мая 2023 года я задал вопрос о Keychron Q3 на официальном сайте, и уже утром 2 мая получил исчерпывающий ответ по электронной почте. Таким образом, поддержка у Keychron не номинальная, она реально работает.

Заключение

Клавиатура Keychron Q3 удивляет буквально всем, начиная с коробки, и заканчивая последним винтиком. И несмотря на её утилитарную функцию, уже после короткого знакомства воспринимается как предмет из другого мира. Во времена минимальной ремонтопригодности и запланированного устаревания, Keychron предлагает покупателям клавиатур серии Q неограниченные возможности для модификации и уверенность в надёжности устройства.

С технической точки зрения к клавиатуре — никаких претензий. Она поставляется с качественными и уже смазанными переключателями и стабилизаторами, с толстыми колпачками комфортного профиля. Внутренняя конструкция спроектирована для эффективной борьбы с шумом и вибрацией при печати, а тяжёлый алюминиевый корпус помогает в решении этой задачи. Использование прошивки и ПО с открытым исходным кодом позволяет настраивать макросы, раскладку и подсветку под себя. При этом программное обеспечение доступно в любой операционной системе через браузер.

За счёт продуманной конструкции и шумоизоляции Keychron Q3 даже без доработок дарит более приятные тактильные ощущения при печати, чем любые механические клавиатуры из среднего ценового сегмента. Но всё же, эта клавиатура не для ценителей идеальных устройств из коробки. Её следует воспринимать как очень хорошую базу, которую можно легко и без потери гарантии довести до своего идеала.

Плюсы:

• Возможность самостоятельной замены всех элементов
• Полностью программируемая, с возможностью создания собственной прошивки
• Все настройки хранятся во встроенной памяти, ПО для работы не требуется
• Алюминиевый корпус с безупречной обработкой
• Внутренняя компоновка, направленная на эффективную борьбу с вибрацией и шумом
• Смазанные стабилизаторы и переключатели
• Комплект поставки со всеми инструментами и запчастями
• Большой выбор вариантов корпуса и переключателей

Минусы:

• Значимых нет

Нюансы:

• Угол наклона фиксированный, может потребоваться подставка под запястья или ножки
• Подключение шнура слева
• Нет отдельных индикаторов Caps Lock и Scroll Lock
• Ручка энкодера окружена клавишами с трёх сторон
• Комплектные колпачки не пропускают свет, русский язык заметно бледнее латыни
• Позолоченные винты не подходят к цвету корпуса
• Условия гарантии не предусматривают замену клавиатуры целиком



Клавиатуры Keychron — в каталоге e2e4
___________________________________________
e2e4 — технологии моих побед!
